BYD Combiner Box CBH-70A – Parallelschaltung für bis zu 3 BYD Speichertürme

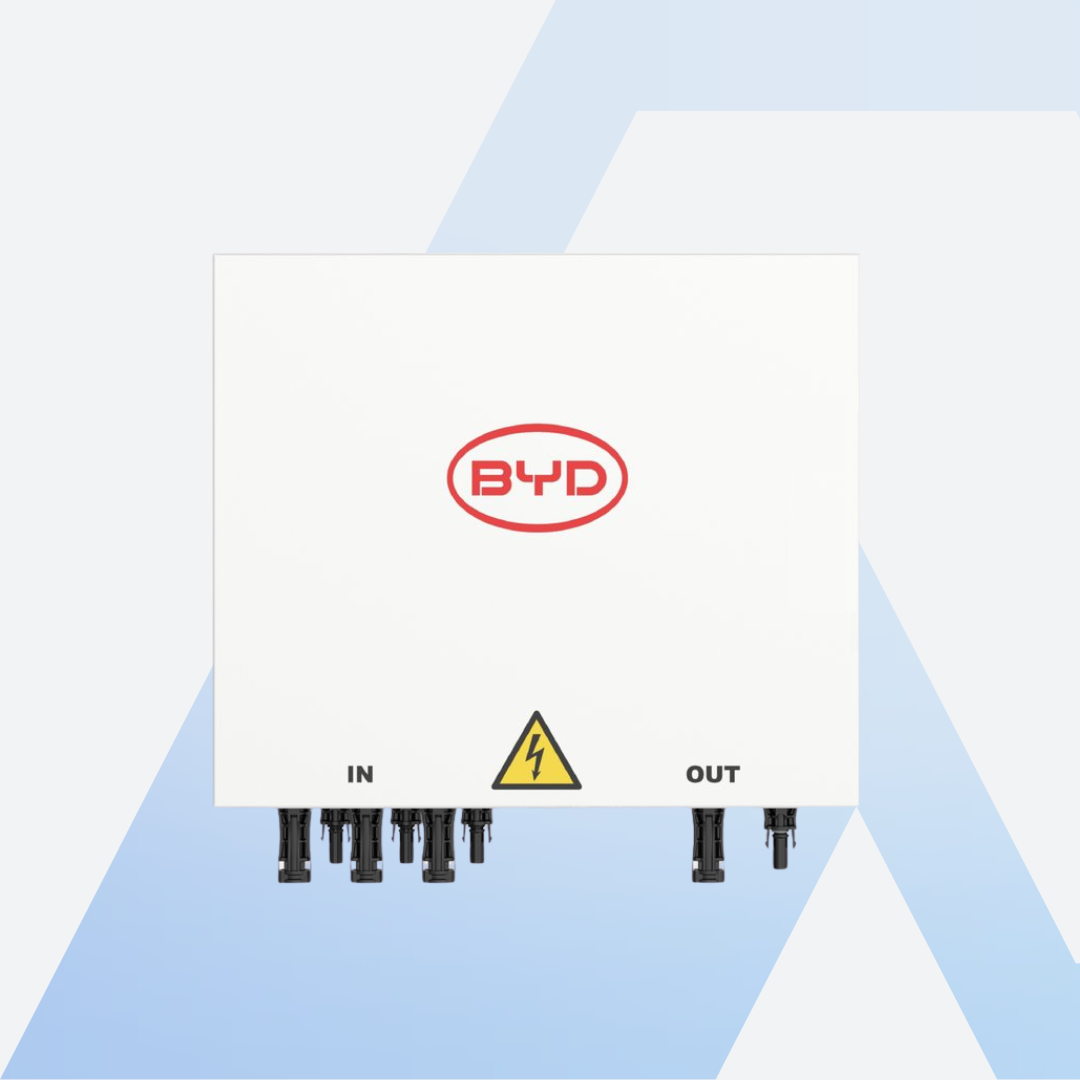

Die BYD B-Box Premium HV Combiner Box Plus (CBH-70A) ist die neue Generation der bewährten Combiner Box: Sie schaltet bis zu 3 Battery-Box Premium Türme sicher parallel an einen Wechselrichter – kompatibel mit den Serien HVS, HVS+, HVM, HVM+, HVB und HVE. Mit 70 A Ausgangsstrom eignet sie sich auch für leistungsstarke Wechselrichter wie den Fronius Verto Plus oder GoodWe ET 15–30, die mit der Vorgängerin CBH-40A nicht kompatibel waren. Passende Speicher findest du in unserer BYD Speicher Kollektion.
Wichtiger Hinweis: Es dürfen ausschließlich Türme derselben Serie mit identischer Modulanzahl und gleichem Ladezustand (SOC) parallelgeschaltet werden – verschiedene Serien lassen sich nicht mischen.
Deine Vorteile auf einen Blick
- Bis zu 3 Türme parallel – für sehr große Speicherkapazitäten
- 70 A Ausgangsstrom – auch für Hochleistungs-Wechselrichter geeignet
- Breite Kompatibilität – HVS, HVS+, HVM, HVM+, HVB und HVE
- Einfache Plug-and-Play-Installation per Wandmontage
- IP65 – robust für Innen- und Außenbereich
- Zertifiziert nach EN IEC 61439-1/2, AS/NZS 61439-1/2, RoHS, REACH, POPs
Die wichtigsten Funktionen im Überblick
Mehr Kapazität durch Parallelschaltung
Die CBH-70A führt die DC-Leitungen von bis zu 3 Speichertürmen sicher zusammen – mit maximal 50 A Eingangsstrom je Turm und bis zu 1.000 V DC Betriebsspannung. So realisierst du Systeme bis 89,07 kWh (3 × HVB 29.6).
Bereit für leistungsstarke Wechselrichter
Mit 70 A Ausgangsstrom unterstützt die CBH-70A auch Hochleistungs-Hybridwechselrichter wie Fronius Verto Plus und GoodWe ET 15–30. Prüfe die geplante Kombination vorab in der BYD-Kompatibilitätsliste im Download-Bereich.
Schnell installiert, robust gebaut
Die Combiner Box wird an der Wand montiert und per Plug-and-Play mit den DC-Kabeln verbunden. Dank Schutzart IP65, natürlicher Konvektionskühlung und einem Betriebsbereich von −20 °C bis +50 °C eignet sie sich für Innen- und Außeninstallationen.
Für wen eignet sich die Combiner Box CBH-70A?
Für alle, die mehrere BYD-Speichertürme an einem Wechselrichter betreiben wollen – vom Wohngebäude mit hohem Speicherbedarf bis zur gewerblichen Anlage mit parallelen Speicherkonzepten.
Lieferumfang
- 1 × BYD B-Box Premium HV Combiner Box Plus (CBH-70A)
- 1 × Wandhalterung zur Montage
- 1 × Satz Anschlussklemmen
- 1 × Bedienungsanleitung
Technische Daten
| Artikel-Nr. | 0000330-0 |
| EAN | 4262431422837 |
| Kompatibilität | BYD Battery-Box HVS, HVS+, HVM, HVM+, HVB, HVE |
| Max. Anzahl Türme | 3 (gleiche Serie, gleiche Modulanzahl) |
| Max. Eingangsstrom je Turm | 50 A |
| Max. Ausgangsstrom | 70 A |
| Max. Betriebsspannung | 1.000 V DC |
| Montage | Wandmontage |
| Schutzart | IP65 |
| Betriebstemperatur | −20 °C bis +50 °C |
| Abmessungen (B × T × H) | 350 × 300 × 114 mm |
| Gewicht | 8,0 kg |
| Zertifizierungen | EN IEC 61439-1/2, AS/NZS 61439-1/2, RoHS, REACH, POPs |
| Garantie | 2 Jahre |
Downloads & Dokumente
Häufige Fragen
Welche Türme kann ich mit der Combiner Box CBH-70A parallelschalten?
Bis zu 3 BYD Battery-Box Türme der Serien HVS, HVS+, HVM, HVM+, HVB oder HVE. Wichtig: Alle Türme müssen derselben Serie angehören, dieselbe Modulanzahl (Spannungsebene) und denselben Ladezustand (SOC) haben – verschiedene Serien lassen sich nicht mischen. Die Anschlusskabel müssen in gleicher Länge ausgeführt werden. Prüfe die geplante Konfiguration vorab in der BYD-Kompatibilitätsliste im Download-Bereich.
Worin unterscheidet sich die CBH-70A von der Vorgängerin CBH-40A?
Die CBH-70A liefert bis zu 70 A Ausgangsstrom statt 40 A und unterstützt neben HVS und HVM auch die aktuellen Serien HVS+, HVM+, HVB und HVE. Damit eignet sie sich auch für leistungsstarke Wechselrichter wie den Fronius Verto Plus oder GoodWe ET 15–30, die mit der CBH-40A nicht kompatibel waren.
Gilt der 0 %-Mehrwertsteuersatz auch für mich?
Für die Lieferung von PV-Komponenten an Betreiber privater Anlagen gilt der Nullsteuersatz (§ 12 Abs. 3 UStG). Wähle die Variante „0% für Privatkunden“. Gewerbliche Käufer wählen „19% für Gewerbekunden“ und können die Vorsteuer geltend machen.
Garantiehinweis: BYD Garantie: 2 Jahre auf die Combiner Box CBH-70A (gemäß Herstellerbedingungen).
