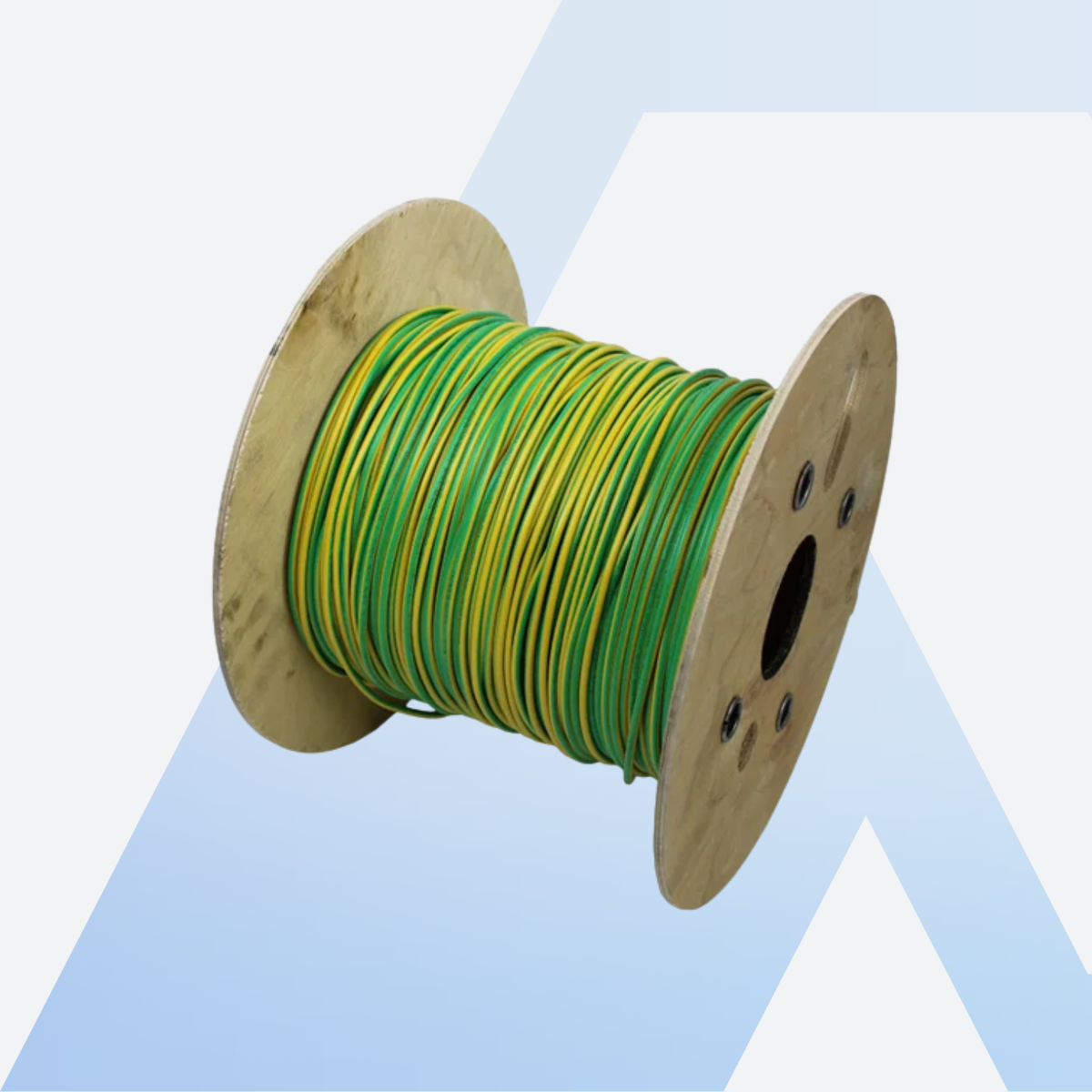

Conduct Erdungskabel grün-gelb 6 mm² – 500 m Trommel

Conduct Erdungskabel grün-gelb 6 mm² – 500 m Trommel

Dieses UV-beständige Erdungskabel mit verzinnten Kupferadern erleichtert den Potentialausgleich aller Komponenten deiner Photovoltaikanlage. Es verbindet Modulrahmen, Unterkonstruktion und weitere leitfähige Teile leitend miteinander. Weitere passende Komponenten findest du in unserer Kollektion Solar Zubehör.

Der niederländische Hersteller Conduct bietet ein komplettes Sortiment rund ums Kabelmanagement auf dem Dach: Gitterrinnen, Kabelrinnen, Abdeckungen, Dachstützen, Verbindungselemente und Zubehör. Mit dem RoofSupport System gelingt bei Flachdachanlagen eine schnell installierte und saubere Kabelverlegung.

Deine Vorteile auf einen Blick

• 6 mm² Querschnitt in der genormten Schutzleiterfarbe grün-gelb
• Verzinnte Kupferlitze, feindrähtig und damit gut zu verlegen
• Einlagige PVC-Isolierung nach TI1, ausdrücklich UV-beständig
• 500 m auf einer Trommel, das komplette Gebinde aus einer Charge
• Nennspannung 450 / 750 V

Die wichtigsten Funktionen im Überblick

Verzinnte Kupferlitze

Die Einzeldrähte des Leiters sind verzinnt. Die Zinnschicht schützt das Kupfer gegen Oxidation und hält den Übergangswiderstand an Klemm- und Crimpstellen über die Jahre stabil. Gerade beim Potentialausgleich ist das wichtig, denn eine Erdungsverbindung wird nach der Inbetriebnahme selten wieder angefasst und muss trotzdem über Jahrzehnte niederohmig bleiben.

UV-beständige PVC-Isolierung

Die Isolierung besteht aus einlagigem PVC nach TI1 und ist ausdrücklich UV-beständig. Damit eignet sich das Kabel für die Verlegung im Freien auf dem Dach, wo es dauerhaft der Sonne ausgesetzt ist. Normales PVC wird unter UV-Strahlung mit der Zeit spröde und reißt auf.

Feindrähtig und damit biegsam

Ein feindrähtiger Leiter besteht aus vielen dünnen Einzeldrähten statt aus einem massiven Draht. Das macht die Leitung biegsam, was beim Verlegen entlang von Modulreihen, um Dachstützen herum und durch Kabelrinnen einen spürbaren Unterschied macht. Beim Anschluss an Klemmen gehören deshalb Aderendhülsen dazu, damit unter der Klemmschraube kein Einzeldraht ausweicht.

Grün-gelb ist Pflicht

Die Farbkombination grün-gelb ist europaweit ausschließlich Schutz- und Erdungsleitern vorbehalten und darf für keinen anderen Zweck verwendet werden. Umgekehrt darf ein Schutzleiter auch nicht in einer anderen Farbe ausgeführt werden. So ist bei späteren Arbeiten sofort erkennbar, welche Leitung dem Schutz dient.

Wichtiger Hinweis

Ob und in welchem Umfang ein Potentialausgleich nötig ist und welcher Querschnitt gefordert wird, hängt von der Anlagensituation und vom Blitzschutzkonzept ab. Das gehört in die Hand deiner Elektrofachkraft. 6 mm² ist ein häufig eingesetzter Querschnitt für den Potentialausgleich im Modulfeld, ersetzt aber keine Planung.

Für wen eignet sich diese Trommel?

Für Installationsbetriebe und größere Projekte, vor allem für Flachdachanlagen mit vielen Modulreihen, bei denen entsprechend viele Meter Erdungsleitung zusammenkommen. Für eine einzelne Anlage auf dem Einfamilienhaus sind 500 m deutlich zu viel.

Lieferumfang

• 1× Kabeltrommel Conduct Erdungskabel grün-gelb 6 mm² mit 500 m Länge

Erdungsklemmen und Aderendhülsen sind nicht im Lieferumfang enthalten.
