enwitec Netzumschaltbox 20 kW für Fronius Symo GEN24 Plus, Full Backup für D, A und CH
Mit dieser Netzumschaltbox von enwitec wird aus deinem Fronius Symo GEN24 Plus eine Full-Backup-Anlage: Bei einem Stromausfall trennt die Box dein Hausnetz allpolig vom öffentlichen Netz und schaltet auf den Notstromausgang des Wechselrichters um. Der GEN24 Plus baut dann ein eigenes dreiphasiges Inselnetz auf und versorgt alle Stromkreise im Haus weiter, solange Batterie und PV-Anlage Energie liefern. Ist das Netz zurück, schaltet die Box automatisch wieder in den Netzbetrieb.
Die Box ist für TN-S- und TT-Netze in Deutschland, Österreich und der Schweiz freigegeben und passt zum Symo GEN24 6.0, 8.0 und 10.0 Plus. Der Fronius Smart Meter TS65A-3 mit Touchscreen ist eingebaut und verdrahtet. Wechselrichter, Speicher und weiteres Zubehör findest du bei unseren Fronius PV Komponenten.
Deine Vorteile auf einen Blick:
- Full Backup: das ganze Haus bleibt bei Stromausfall dreiphasig versorgt
- 20 kW Durchgangsleistung bei 40 °C, 30 kW bei 25 °C mit bauseitigem Lüftungsset
- Fronius Smart Meter TS65A-3 fertig verdrahtet
- Allpolige Netztrennung, freigegeben für TN-S- und TT-Netze
- IP65 und Schutzklasse II, 10 kA Kurzschlussfestigkeit
- Mit EG-Konformitätserklärung nach EN 61439-1/-2/-3
Die wichtigsten Funktionen im Überblick
Automatische Umschaltung in den Inselbetrieb
Zwei Schütze mit 63 A übernehmen die Trennung vom Netz und die Erdung des Inselnetzes, damit die Fehlerstromschutzschalter im Haus auch im Notstrombetrieb auslösen können. Die Steuerung kommt vom GEN24 Plus, der den Netzausfall erkennt. Du musst nichts von Hand schalten, auch die Rückschaltung läuft automatisch.
Smart Meter TS65A-3 eingebaut
Der Fronius Smart Meter misst am Netzanschlusspunkt Bezug und Einspeisung. Der GEN24 Plus braucht diese Werte, um den Speicher zu laden, die Einspeisung zu begrenzen und im Notstromfall sauber umzuschalten. In der Box ist der Zähler fertig verdrahtet und wird über die Modbus-Datenleitung mit dem Wechselrichter verbunden. Ein bereits vorhandener Smart Meter am Hausanschluss entfällt.
20 oder 30 kW Durchgangsleistung
Im Normalbetrieb fließt dein gesamter Hausstrom durch die Box. Bis 40 °C Umgebungstemperatur sind dauerhaft 20 kW zulässig, abgesichert mit maximal 63 A. Wer mehr Leistung braucht, setzt zwei Lüftungsgitter von Legrand (036579) in das Gehäuse ein: Dann sind bei 25 °C bis zu 30 kW möglich, die Schutzart sinkt auf IP44.
Zwei Gehäusevarianten, eine Technik

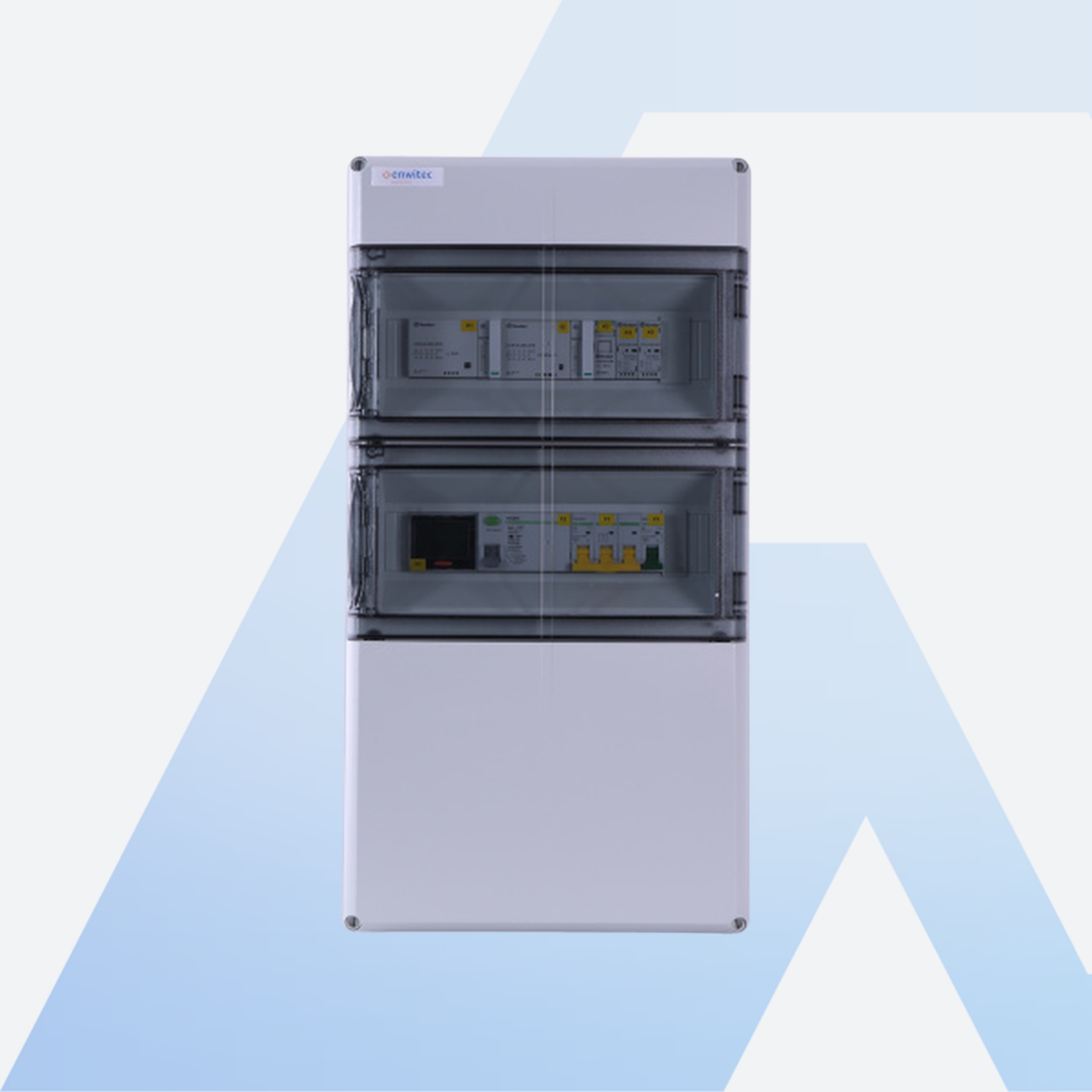

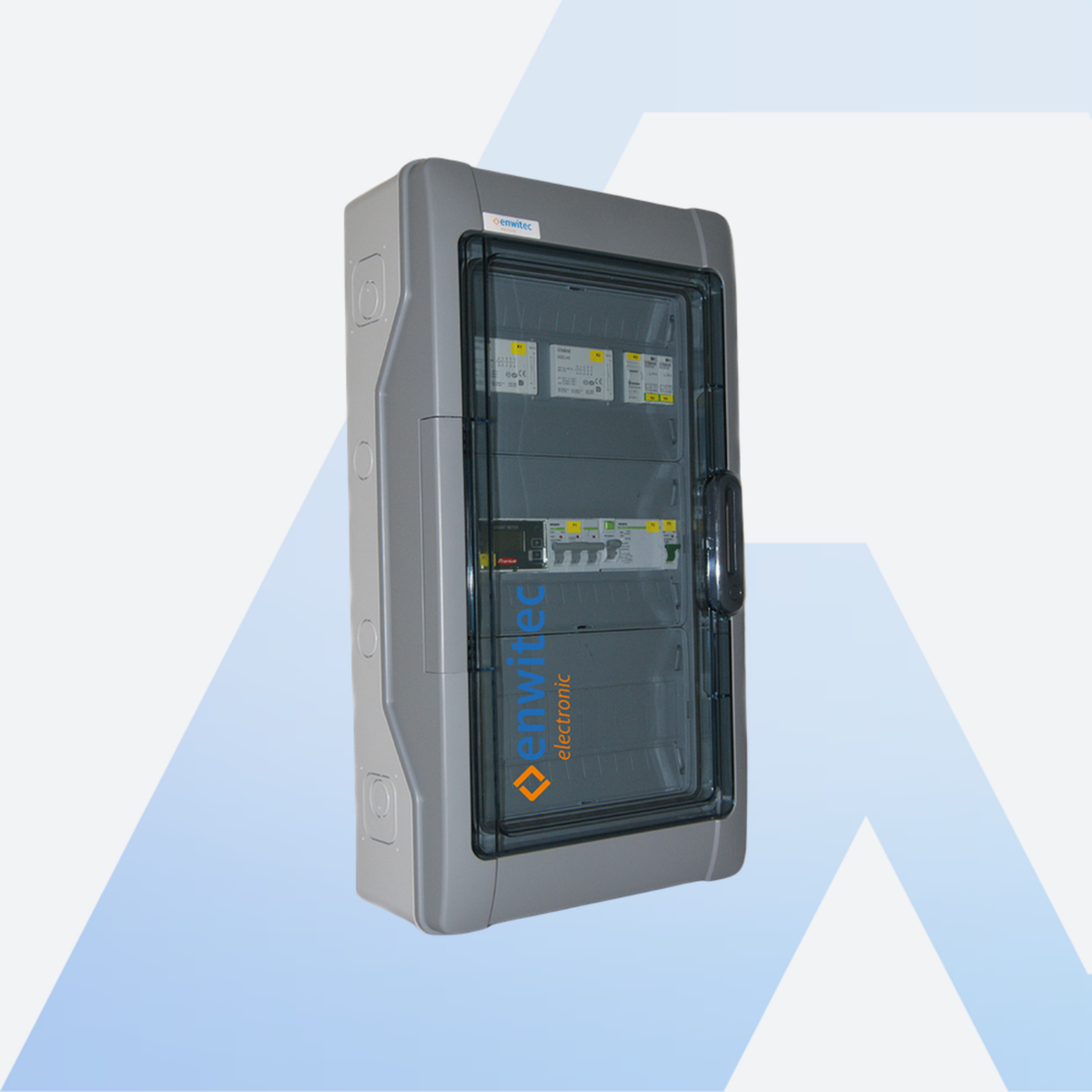

enwitec fertigt die Box in zwei Gehäusen: Variante 1 mit 340 × 622 × 161 mm und Variante 2 mit 315 × 600 × 155 mm. Beide haben dieselben Schutzorgane, dieselbe Leistung und IP65, nur die Lage der Kabelverschraubungen unterscheidet sich leicht. Welche Variante geliefert wird, hängt vom Produktionslos ab, beide sind im Datenblatt mit Maßzeichnung dokumentiert.
Vorverdrahtet und geprüft
Leitungsschutzschalter 3C25 für den GEN24 Plus, ein selektiver Fehlerstromschutzschalter Typ A mit 63 A und 300 mA, Steuerkreisabsicherung, Schütze und Smart Meter sind auf Klemmen geführt. Deine Elektrofachkraft schließt nur noch Netz, Hausverteilung, Wechselrichter und Datenleitung an. Die EG-Konformitätserklärung nach EN 61439 ist Teil des Datenblatts.
Für wen eignet sich die Netzumschaltbox?
Für Einfamilienhäuser und kleine Betriebe mit Symo GEN24 6.0 bis 10.0 Plus und Batteriespeicher, die bei Stromausfall nicht nur eine Steckdose, sondern alle Stromkreise weiterversorgen wollen: Heizung, Kühlgeräte, Licht, Internet, Wallbox. Voraussetzung sind ein TN-S- oder TT-Netz und ein Hausanschluss bis 63 A. Für den Symo GEN24 3.0 bis 5.0 ist Full Backup nicht verfügbar, dort bleibt der PV Point. Planung und Anschluss übernimmt eine Elektrofachkraft.
Lieferumfang
- 1× enwitec Netzumschaltbox 3PH_FRO_BBDAP_20KW_3PH, Art.-Nr. 10015613, mit eingebautem Fronius Smart Meter TS65A-3
- Installationsanleitung und Bedienungsanleitung Smart Meter
- Kabelverschraubungen M40, M32 und M20 mit Reduzierungen und Gegenmuttern, Abdeckkappen, Smart-Meter-Abdeckung
- Notstromaufkleber und Warnaufkleber
Technische Daten
| Artikel-Nr. | 0000939-0 |
| EAN | 4262431423063 |
| Nennspannung | 3~ 230/400 V, 50/60 Hz |
| Max. Durchgangsleistung | 20 kW bei 40 °C, 30 kW bei 25 °C mit Lüftungsset |
| Max. netzseitige Vorsicherung | 63 A gG/gL |
| Kurzschlussfestigkeit Icw | 10 kA |
| Standby-Verbrauch | ca. 14 W |
| Netztrennung | allpolig, 4-polig |
| Netzform | TN-S oder TT |
| Kompatible Wechselrichter | Fronius Symo GEN24 6.0, 8.0 und 10.0 Plus |
| Smart Meter | Fronius Smart Meter TS65A-3, integriert |
| Schutzorgane | LS 3C25 (F1), FI Typ A selektiv 63/0,3 A (F2), Schütze 63 A |
| Schutzart | IP65, Schutzklasse II |
| Gehäuse | Polycarbonat RAL 7035, transparenter Deckel |
| Abmessungen (B×H×T) | 340 × 622 × 161 mm oder 315 × 600 × 155 mm, je nach Gehäusevariante |
| Gewicht | ca. 11 kg |
| Umgebungstemperatur | -5 bis +40 °C |
| Montage | Wandmontage im Innenbereich |
| Artikelnummer | enwitec 10015613 |
Downloads & Dokumente
Häufige Fragen
Was macht die Netzumschaltbox bei einem Stromausfall?
Sie erkennt den Netzausfall, trennt dein Hausnetz allpolig vom öffentlichen Netz und schaltet auf den Notstromausgang des Fronius Symo GEN24 Plus um. Der Wechselrichter baut dann ein eigenes dreiphasiges Inselnetz auf und versorgt das ganze Haus weiter, solange Batterie und PV-Anlage Energie liefern. Kommt das Netz zurück, schaltet die Box automatisch wieder zurück.
Was hat es mit den zwei Gehäusevarianten auf sich?
enwitec fertigt die Box in zwei Gehäusen mit identischer Technik: Variante 1 mit 340 × 622 × 161 mm und Variante 2 mit 315 × 600 × 155 mm. Welche Variante geliefert wird, hängt vom Produktionslos ab. Funktion, Leistung, Schutzart und Anschlüsse sind gleich, nur die Lage der Kabelverschraubungen weicht leicht ab. Beide Varianten sind im Datenblatt mit Maßzeichnung beschrieben.
Brauche ich zusätzlich einen Smart Meter?
Nein. Der Fronius Smart Meter TS65A-3 ist in der Box verbaut und verdrahtet. Er misst am Netzanschlusspunkt und wird per Modbus RTU über die Datenleitung mit dem GEN24 verbunden. Ein bereits vorhandener Smart Meter am Hausanschluss wird nicht mehr benötigt.
Wann sind 20 kW und wann 30 kW Durchgangsleistung möglich?
Im Normalbetrieb fließt der gesamte Hausstrom durch die Box, auch wenn kein Notstrom gebraucht wird. Bis 40 °C Umgebungstemperatur sind dauerhaft 20 kW zulässig. Mit zwei Lüftungsgittern von Legrand (036579), die bauseits in das Gehäuse eingesetzt werden, steigt die Durchgangsleistung bei 25 °C auf 30 kW, die Schutzart sinkt dann auf IP44. Bis 63 A Vorsicherung ist die Box für übliche Hausanschlüsse ausgelegt.
Ist das ein Fronius Produkt?
Die Box wird von enwitec electronic aus Wurmannsquick gebaut, die Fronius Notstromsysteme nach den Vorgaben von Fronius umsetzt. Fronius selbst liefert nur den eingebauten Smart Meter. Deshalb findest du die Box in Fronius Planungsunterlagen, der Hersteller und Ansprechpartner für Garantie und Support ist aber enwitec.
Gilt der 0 %-Mehrwertsteuersatz auch für mich?
Für die Lieferung von PV-Komponenten an Betreiber privater Anlagen gilt der Nullsteuersatz (§ 12 Abs. 3 UStG). Wähle die Variante „0% für Privatkunden“. Gewerbliche Käufer wählen „19% für Gewerbekunden“ und können die Vorsteuer geltend machen.
