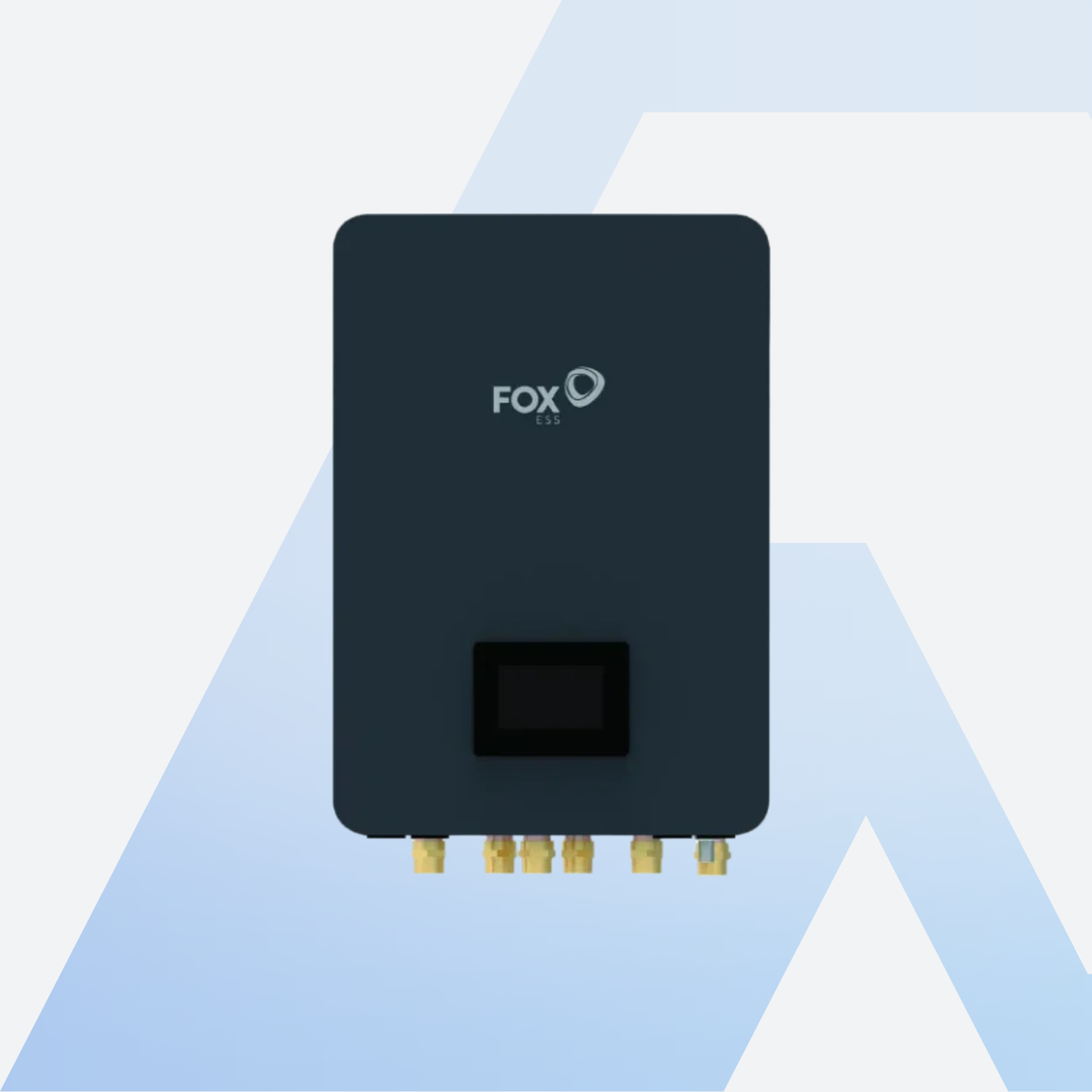

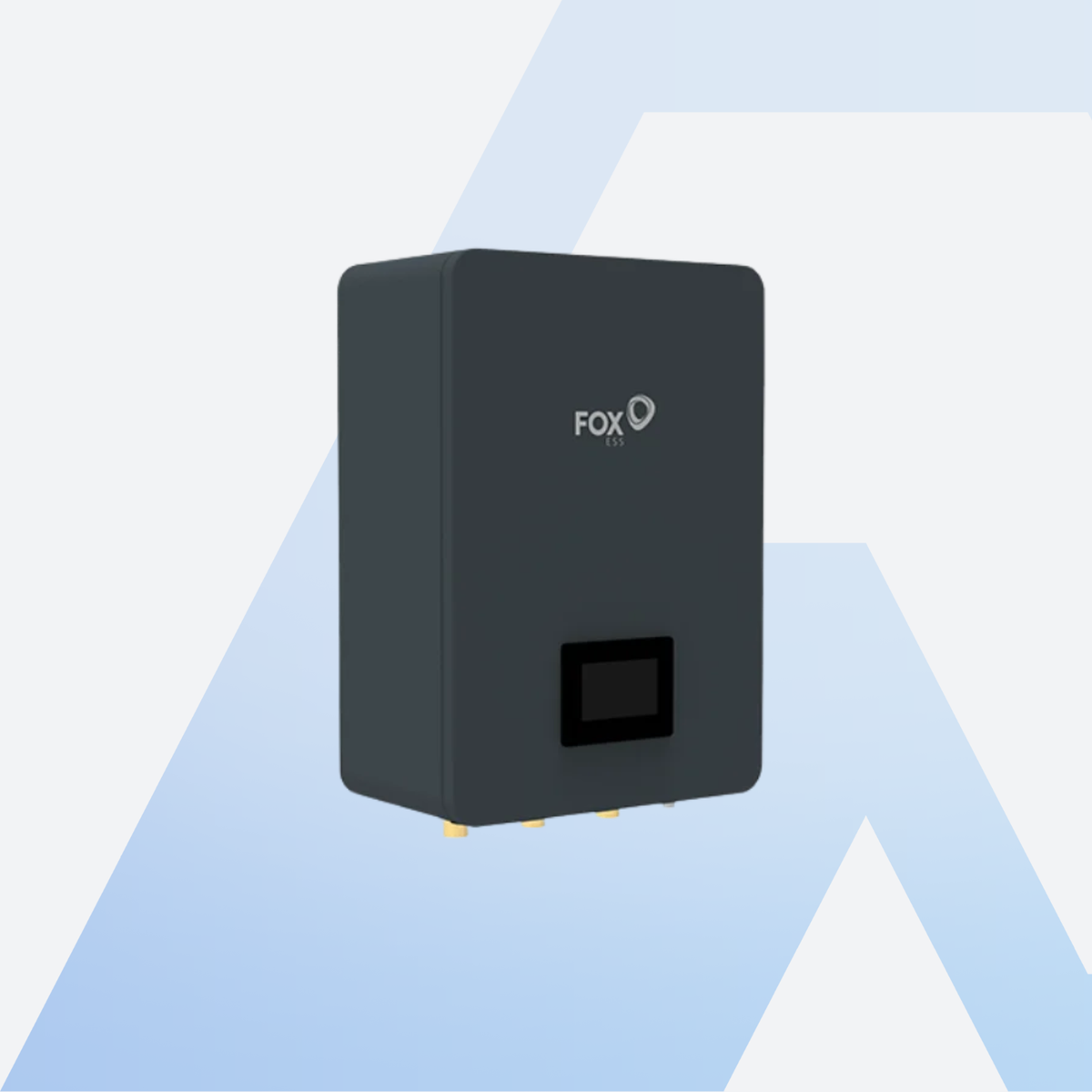

Fox ESS HP3 Box-E1-WL – kompaktes Hydro-Modul für die HP3 Luft-Wasser-Wärmepumpen
Das Fox ESS HP3 Box-E1-WL ist die hydraulische Inneneinheit zur dreiphasigen HP3-Monoblock-Wärmepumpe. Es bündelt die Bauteile, die sonst einzeln an die Wand müssen: 9-kW-Elektroheizstab, 3-Wege-Ventil für die Umschaltung zwischen Heizung und Warmwasser, Schmutzabscheider, Sicherheitsventil und Entlüfter. Mit 450 × 685 × 284 mm und 32 kg passt es an jede freie Wand. Passende Außengeräte findest du in unserer Wärmepumpen-Kollektion.
Deine Vorteile auf einen Blick
- 9 kW Elektroheizstab integriert, für Spitzenlast und Legionellenschaltung
- Nur 450 × 685 × 284 mm bei 32 kg, deutlich kleiner als eine volle Hydraulikstation
- Sicherheitstechnik komplett integriert: Schmutzabscheider, Sicherheitsventil, Entlüfter
- Wi-Fi und LAN ab Werk plus RS485 für die Systemkommunikation
- Sechs Anschlüsse in G 1" für Außeneinheit, Heizkreis und Warmwasserspeicher
Die wichtigsten Funktionen im Überblick
Alles Hydraulische in einem Gehäuse
Ein Wärmepumpensystem braucht innen eine ganze Reihe Komponenten. Das Hydro-Modul fasst sie zusammen: Der Elektroheizstab mit 9 kW deckt Spitzenlasten an sehr kalten Tagen ab und erledigt die thermische Desinfektion des Warmwasserspeichers. Das 3-Wege-Ventil schaltet den Volumenstrom zwischen Heizkreis und Warmwasserspeicher um. Der Schmutzabscheider hält Partikel aus dem Heizungswasser zurück, die sonst den Plattenwärmetauscher der Außeneinheit zusetzen würden. Dazu kommen Sicherheitsventil und automatischer Entlüfter.
Kompakt statt Hydraulikstation
Mit einer Tiefe von nur 284 mm und 32 kg Gewicht ist das Hydro-Modul die platzsparende Alternative, wenn du ohnehin einen separaten Pufferspeicher einplanst oder die Hydraulik nach eigenem Schema aufbaust. Wer eine komplette vorkonfigurierte Lösung inklusive 50-L-Puffer, Ausdehnungsgefäß und Pumpen sucht, nimmt stattdessen die HP3 Box-E-WL Hydro-Box.
Überwachung über App und Webportal
Wi-Fi und LAN sind ab Werk integriert, zusätzlich steht eine RS485-Schnittstelle bereit. Bedient wird über den mitgelieferten kabelgebundenen Controller, die Fox-ESS-App oder das Webportal. So siehst du Betriebszustände und Temperaturen auch aus der Ferne und dein Installateur kann Parameter prüfen, ohne vor Ort zu sein.
Hydraulische Eckdaten
Der Nenndruck im Heiz- und Kühlkreis beträgt 0,3 MPa, also 3 bar, auf der Warmwasserseite 1,0 MPa (10 bar). Alle sechs Anschlüsse sind in G 1" ausgeführt: Vor- und Rücklauf zur Außeneinheit, Vor- und Rücklauf Heizkreis sowie Vor- und Rücklauf zum Warmwasserspeicher. Der zulässige Betriebsbereich liegt bei 5 °C bis 45 °C Umgebungstemperatur und 0,1 bis 0,3 MPa Wasserdruck. Das Gerät gehört also in einen frostfreien Innenraum.
Wichtig vor dem Kauf
Das Hydro-Modul ist die dreiphasige Variante und läuft mit 380 bis 415 V (3N~, 50 Hz) bei 9.310 W Nennleistung und 14,2 A Nennstrom. Es gehört zur dreiphasigen HP3-Außeneinheit. Für die einphasigen HP1-Geräte gibt es die Variante HP1 Box-E1-WL. Installation und Elektroanschluss gehören in die Hand eines Fachbetriebs.
Lieferumfang
- 1 × Fox ESS HP3 Box-E1-WL Hydro-Modul inklusive kabelgebundenem Controller
Technische Daten
| Artikel-Nr. | 0000892 |
| Nennleistung | 9.310 W |
| Nennstrom | 14,2 A |
| Elektroheizstab | 9 kW |
| Spannungsversorgung | 380–415 V / 3N~ / 50 Hz |
| Integrierte Komponenten | Elektroheizstab, 3-Wege-Ventil, Schmutzabscheider, Sicherheitsventil, Entlüfter |
| Überwachungsmodul | Wi-Fi und LAN integriert |
| Kommunikationsschnittstelle | RS485 |
| Bedienung und Anzeige | Kabelgebundener Controller, App, Webportal |
| Nennwasserdruck Heiz- und Kühlkreis | 0,3 MPa (3 bar) |
| Nennwasserdruck Warmwasser | 1,0 MPa (10 bar) |
| Betriebsbereich | 5 °C bis 45 °C Umgebung, 0,1 bis 0,3 MPa Wasserdruck |
| Wasseranschlüsse | 6 × G 1" (Außeneinheit, Heizkreis, Warmwasserspeicher) |
| Maße (B × H × T) | 450 × 685 × 284 mm |
| Netto- und Bruttogewicht | 32 kg / 38 kg |
Downloads & Dokumente
Häufige Fragen
Was ist der Unterschied zwischen HP3 Box-E1-WL und HP3 Box-E-WL?
Das Hydro-Modul HP3 Box-E1-WL ist die kompakte Variante mit 450 × 685 × 284 mm und 32 kg. Es enthält den 9-kW-Elektroheizstab, das 3-Wege-Ventil für die Warmwasserumschaltung, Schmutzabscheider, Sicherheitsventil und Entlüfter. Es passt, wenn du einen separaten Pufferspeicher hast oder die Hydraulik ohnehin selbst aufbaust. Die Hydro-Box HP3 Box-E-WL ist die All-in-One-Lösung mit 650 × 1600 × 560 mm und 145 kg. Sie bringt zusätzlich 50 L Pufferspeicher, ein 20-L-Ausdehnungsgefäß, zwei DC-Pumpen für Außeneinheit und Heizkreis 1, die BA-Sicherungsgruppe sowie eine Füll- und Nachspeiseeinheit mit Wasseraufbereitung mit und ersetzt damit eine komplette Hydraulikstation.
Was bedeutet Monoblock und was brauche ich zusätzlich?
Bei einer Monoblock-Wärmepumpe sitzt der komplette Kältekreis mit dem Kältemittel im Außengerät. Ins Haus geht nur Heizungswasser, kein Kältemittel. Dadurch entfällt die Kälteleitung im Gebäude, für die Installation wird kein Kälteschein benötigt und die Montage ist einfacher als bei einer Split-Anlage. Zusätzlich brauchst du eine hydraulische Inneneinheit, also entweder das HP3 Box-E1-WL Hydro-Modul oder die HP3 Box-E-WL Hydro-Box, und je nach Konzept einen Warmwasserspeicher.
Brauche ich für die HP3 einen Drehstromanschluss?
Ja. Alle HP3-Modelle laufen mit 380 bis 415 V Drehstrom (3N~, 50 Hz), ebenso das Hydro-Modul und die Hydro-Box. Für den Anschluss brauchst du eine entsprechend abgesicherte Starkstromleitung und einen Elektrofachbetrieb. Die einphasigen Geräte derselben Baureihe heißen HP1 und laufen mit 220 bis 240 V.
Lässt sich die Wärmepumpe überwachen und in ein Energiemanagement einbinden?
Die HP3 wird über einen kabelgebundenen Controller bedient und lässt sich per Wi-Fi oder LAN an die Fox-ESS-App und das Webportal anbinden. Für die Systemkommunikation steht eine RS485-Schnittstelle zur Verfügung. Ob und wie sich die Wärmepumpe darüber auf den Überschuss einer PV-Anlage regeln lässt, hängt vom eingesetzten Energiemanagement ab. Das Datenblatt macht dazu keine Angabe, kläre das bitte vor dem Kauf mit deinem Installateur.
Warum gilt für Wärmepumpen 19 % MwSt. und nicht 0 %?
Der 0-%-Steuersatz nach § 12 Abs. 3 UStG gilt ausschließlich für Photovoltaik-Komponenten wie Solarmodule, Wechselrichter und Batteriespeicher. Wärmepumpen fallen nicht darunter und werden daher regulär mit 19 % MwSt. berechnet. Der angezeigte Preis ist bereits der Endpreis inklusive Mehrwertsteuer. Dafür kannst du für deine Wärmepumpe eine attraktive staatliche Förderung über die BAFA beantragen.
