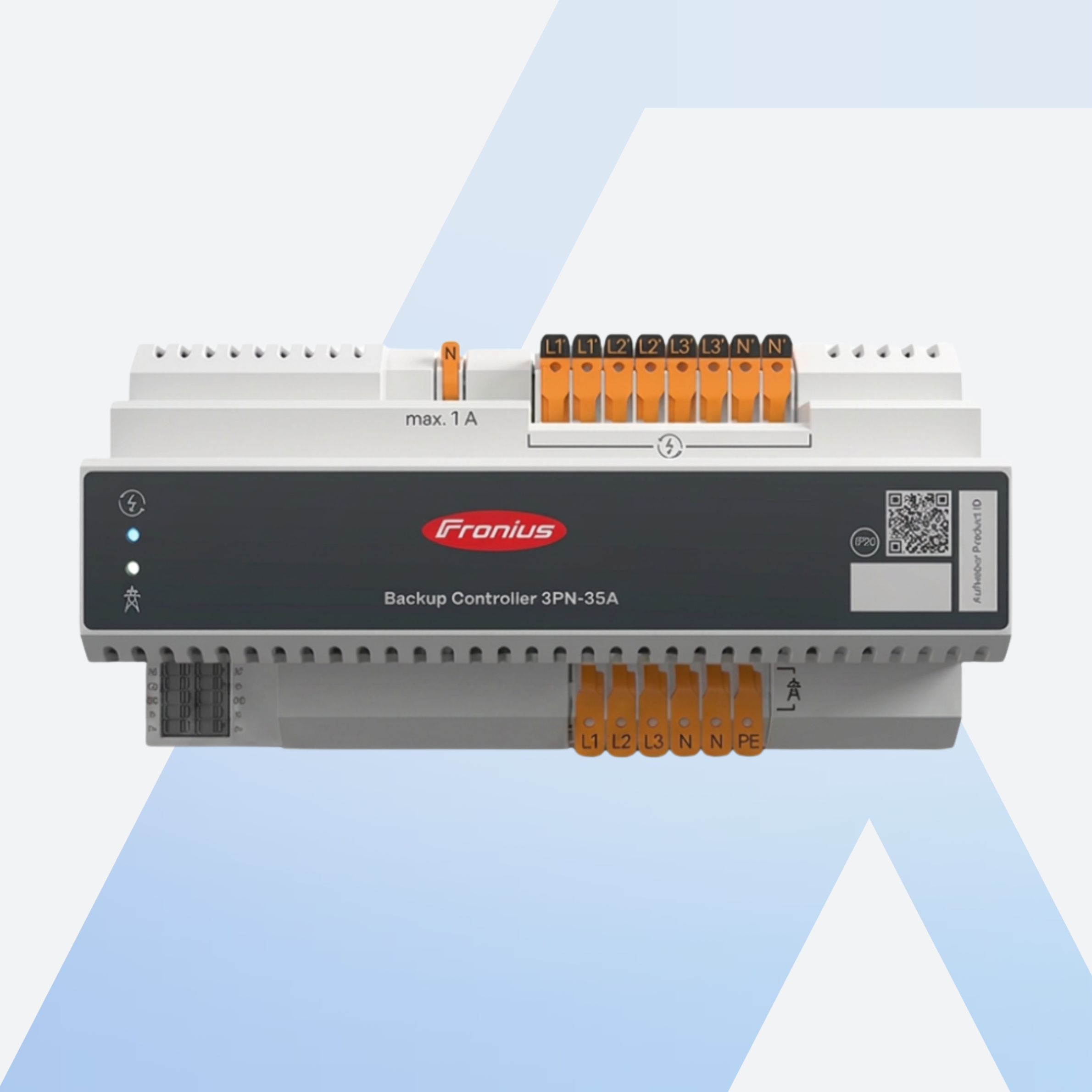

Fronius Backup Controller 3PN-35A Notstromumschaltung

Fronius Backup Controller 3PN-35A – Notstrom für dein ganzes Haus

Der Fronius Backup Controller 3PN-35A ist die automatische Umschalteinrichtung für die Full-Backup-Funktion deines Fronius Wechselrichters. Fällt das öffentliche Netz aus, trennt er dein Hausnetz vom Versorgungsnetz und schaltet es auf die Notstromversorgung aus PV-Anlage und Speicher. Kommt der Netzstrom zurück, geht er selbstständig wieder in den Netzparallelbetrieb. Du musst dafür nichts drücken und nichts umstecken. Die passenden Bausteine dazu findest du in unserer Kollektion Fronius PV Komponenten.

Der Controller sitzt auf der 35-mm-Hutschiene im Zähler- oder Verteilerschrank und belegt 11 Teilungseinheiten nach DIN 43880. Ein zusätzlicher Umschaltkasten entfällt damit, was Platz im Schrank und Installationskosten spart. Die Ausführung 3PN schaltet neben den drei Phasen auch den Neutralleiter und ist deshalb laut Fronius-Datenblatt für TN-C-S, TN-S und TT freigegeben.

Deine Vorteile auf einen Blick:

• Automatische Umschaltung auf Notstrom und selbstständige Rückkehr ins Netz
• 24 kVA Nennleistung bei 35 A Nennstrom, dreiphasig mit 230/400 V
• Nur 11 Teilungseinheiten auf der Hutschiene, kein separater Umschaltkasten nötig
• Schaltet auch den Neutralleiter, freigegeben für TN-C-S, TN-S und TT
• Ausgelegt für 100 Prozent Einschaltdauer nach AC-32, nur 15 W Verlustleistung
• Für Fronius Primo GEN24 Plus, Symo GEN24 Plus (SC) 6 bis 12 kW und Verto Plus 15 bis 20 kW
• Geprüft nach IEC 60947-6-1

Die wichtigsten Funktionen im Überblick

Umschaltung ohne Handgriff

Der Backup Controller erkennt den Netzausfall selbst und schaltet dein Hausnetz auf Notstrom um. Genauso selbstständig geht er zurück, sobald das Netz wieder stabil ist. Das ist der praktische Unterschied zu einer manuellen Umschaltung: Der Notstrom steht auch dann bereit, wenn niemand zu Hause ist.

Volle Hausversorgung statt einzelner Notstromdose

Fronius GEN24-Wechselrichter bieten zwei Wege zum Ersatzstrom. Der PV Point versorgt eine einzelne Steckdose, Full Backup versorgt das Hausnetz. Für Full Backup braucht der Wechselrichter eine Einrichtung, die das Haus sicher vom Netz trennt, und genau das ist die Aufgabe des Backup Controllers.

Drei Phasen plus Neutralleiter

Die Ausführung 3PN trennt zusätzlich zum Neutralleiter alle drei Phasen. Dadurch deckt sie laut Fronius-Datenblatt auch TT-Netze ab, während die Ausführung 3P-35A nur für TN-C-S und TN-S freigegeben ist. Welches Netz bei dir vorliegt, klärt deine Elektrofachkraft.

Dauerhaft belastbar

Mit 35 A Nennstrom und 24 kVA Nennleistung ist der Controller auf einen üblichen Hausanschluss ausgelegt. Fronius gibt die Gebrauchskategorie AC-32 mit 100 Prozent Einschaltdauer an, das Gerät ist also für Dauerbetrieb gebaut und nicht nur für kurze Schaltvorgänge. Die Verlustleistung liegt bei 15 W im Nennstrom.

Robust ausgelegt

Die Kurzschlussstromfestigkeit beträgt 2.600 A, die Überspannungskategorie III. Der Einsatzbereich reicht von -20 bis +50 °C und bis 2.000 m Seehöhe. Als Vorsicherung erlaubt Fronius maximal 35 A gG oder einen 35-A-Leitungsschutzschalter.

FRT-fähig

Fronius weist den Backup Controller im Datenblatt als FRT-fähig aus. Er unterstützt damit das Verhalten des Wechselrichters bei kurzzeitigen Netzeinbrüchen.

Für wen eignet sich der Fronius Backup Controller 3PN-35A?

Für alle, die eine Fronius Anlage mit Speicher betreiben oder planen und bei einem Stromausfall nicht nur eine Steckdose, sondern das Haus weiterversorgen wollen. Typisch ist die Kombination aus einem Symo GEN24 Plus mit einem Hochvoltspeicher und einem Verteilerschrank, in dem noch 11 Teilungseinheiten frei sind. Für Gewerbeanlagen im Bereich 15 bis 20 kW ist der Verto Plus der passende Wechselrichter. Wenn du nur eine einzelne Steckdose absichern willst, reicht der PV Point des Wechselrichters und du brauchst den Controller nicht.

Wichtiger Hinweis zur Installation

Anschluss und Inbetriebnahme gehören in die Hand einer Elektrofachkraft. Fronius verlangt im Schaltschrank eine vorgeschaltete Überstromschutzeinrichtung und einen Überspannungsschutz. Ob dein Wechselrichter Full Backup unterstützt und freigegeben ist, prüfst du am besten vor dem Kauf mit uns oder deinem Installateur.

Lieferumfang

• 1 × Fronius Backup Controller 3PN-35A
• Quick Start Guide
• Warnhinweis zur Notstromversorgung
