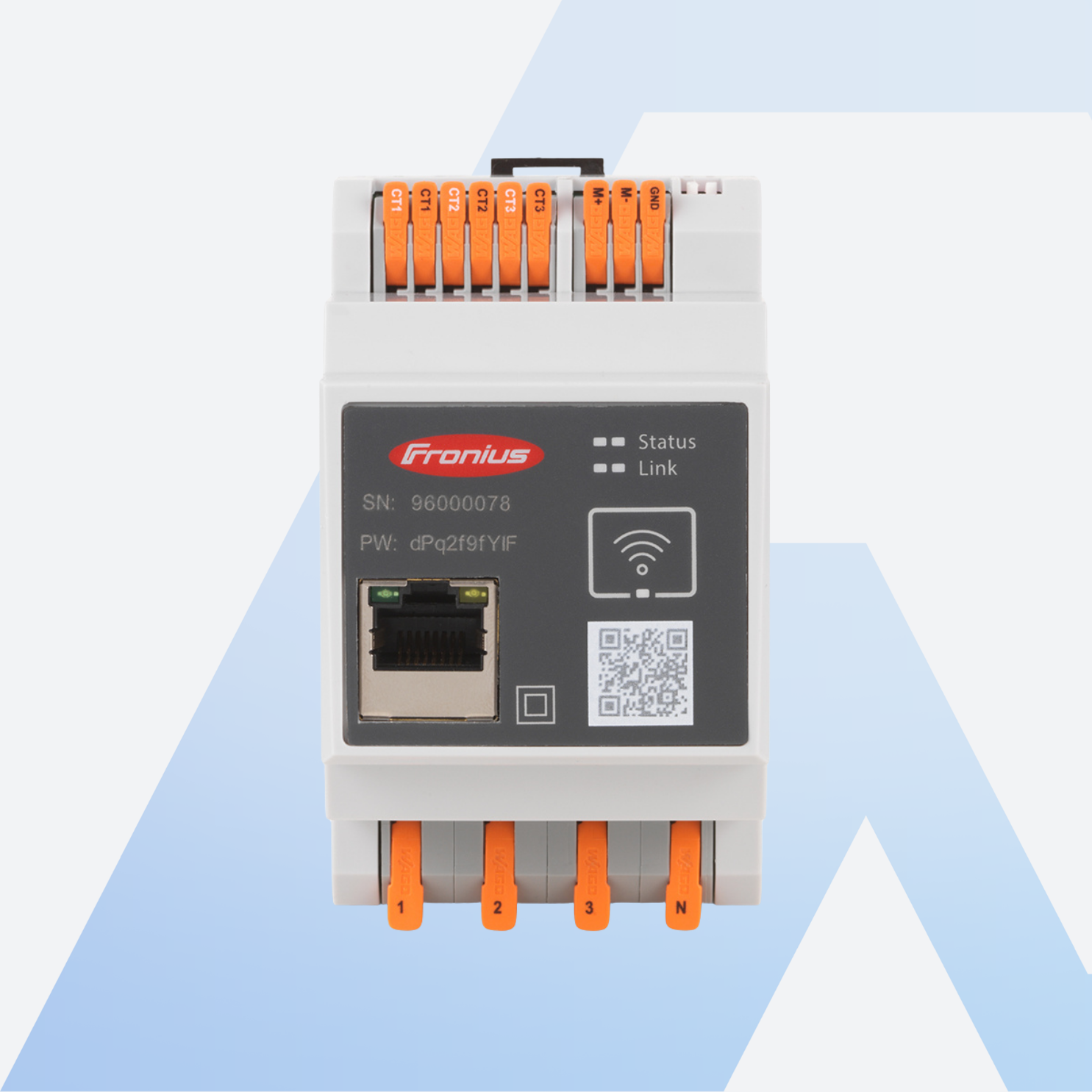

Fronius Smart Meter IP 5kA-3 Energiezähler 3-phasig

Fronius Smart Meter IP 5kA-3 – der vernetzte Energiezähler für die Wandlermessung

Der Fronius Smart Meter IP ist ein bidirektionaler Energiezähler, der die Energieflüsse in deinem Haus misst und deinem Fronius Wechselrichter die Datengrundlage für Eigenverbrauchsoptimierung und Lastprofilaufzeichnung liefert. Anders als die Direktmessgeräte arbeitet er mit externen Stromwandlern und deckt damit Anschlüsse bis 5.000 A ab. Neu ist vor allem die Anbindung: Der Zähler bringt LAN und WLAN mit und spricht Modbus TCP, wahlweise auch Modbus RTU über RS485. Weitere passende Geräte findest du in unserer Kollektion Smart Meter.

Damit ist der Smart Meter IP genau dann die richtige Wahl, wenn zwischen Zählerschrank und Wechselrichter keine Datenleitung liegt oder wenn die Ströme für eine Direktmessung zu groß sind. Er belegt nur 3 Teilungseinheiten auf der Hutschiene und lässt sich ein-, zwei- oder dreiphasig anschließen.

Deine Vorteile auf einen Blick:

• Wandlermessung bis 5.000 A statt Direktmessung mit begrenztem Nennstrom
• LAN und WLAN an Bord, Anbindung per Modbus TCP ohne separate Datenleitung
• Alternativ Modbus RTU über RS485, wie von Fronius gewohnt
• Ein Gerät für 1-, 2- und 3-Phasen-Anschluss
• Genauigkeitsklasse 1 nach EN 62053-21 bzw. Klasse B nach EN 50470-3
• Nur 3 TE nach DIN 43880, 90 × 53 × 58 mm auf der 35-mm-Hutschiene
• Bis zu sieben Sekundärzähler über Modbus TCP einbindbar

Die wichtigsten Funktionen im Überblick

Wandlermessung bis 5.000 A

Der Smart Meter IP misst nicht direkt, sondern über externe Stromwandler. Das Wandlerverhältnis stellst du in der Benutzeroberfläche ein, der Primärstrom darf zwischen 1 A und 5.000 A liegen. Damit bist du nicht auf 63 oder 100 A begrenzt, sondern erfasst auch große Hausanschlüsse, Mehrfamilienhäuser und Gewerbeanlagen mit demselben Gerät. Der Startstrom liegt bei 20 mA, kurzzeitig verträgt der Zähler das Dreifache des Maximalstroms für 20 Sekunden.

LAN, WLAN und Modbus TCP

Für die Kommunikation mit dem Wechselrichter stehen dir gleich drei Wege offen: Netzwerkkabel, WLAN oder die klassische RS485-Leitung mit Modbus RTU. Für LAN empfiehlt Fronius geschirmtes Kabel ab CAT 5 STP, das WLAN muss mindestens WPA2 unterstützen. Gerade in Bestandsgebäuden spart die Funkanbindung den nachträglichen Kabelweg vom Zählerschrank zum Wechselrichter.

Ein Zähler für jede Netzform

Ob einphasig mit zwei Leitern, zweiphasig mit drei Leitern oder dreiphasig mit vier Leitern: Der Smart Meter IP deckt alle drei Varianten ab. Du brauchst je gemessener Phase einen Stromwandler, das Gerät selbst bleibt dasselbe. Das vereinfacht die Lagerhaltung und macht spätere Umbauten unkompliziert.

Messgenauigkeit der Klasse 1

Die Wirkenergie wird in Genauigkeitsklasse 1 nach EN 62053-21 beziehungsweise Klasse B nach EN 50470-3 erfasst, die Blindenergie in Klasse 2 nach EN 62053-23. Für die Eigenverbrauchsregelung und die Lastprofilaufzeichnung ist das die passende Größenordnung. Bitte beachte: Für die Abrechnung gegenüber Mietern ist der Zähler nicht zugelassen.

Inbetriebnahme direkt im Browser

Beim ersten Start öffnet der Zähler einen eigenen WLAN-Access-Point mit der Kennung FroniusMeter_xxxxx. Du verbindest dich per QR-Code oder über die Adresse 192.168.250.181 und richtest Netzwerk, Wandlerverhältnis und Zählerposition in der Weboberfläche ein. Das voreingestellte Passwort solltest du dabei sofort ändern.

Mehrere Zähler in einem System

Über Modbus TCP lassen sich neben dem Primärzähler bis zu sieben Sekundärzähler einbinden, die jeweils eine eigene Modbus-Adresse im Bereich 2 bis 14 bekommen. So erfasst du zusätzlich einzelne Verbraucher, eine Wärmepumpe oder eine zweite Erzeugungsanlage.

Kompakt im Verteiler

Mit 90 × 53 × 58 mm belegt der Zähler drei Module nach DIN 43880 und wiegt nur 132 g. Er wird innen auf einer 35-mm-DIN-Hutschiene montiert, die Anschlussklemmen nehmen 1,5 bis 4 mm² für Phasen und Neutralleiter sowie 0,25 bis 2,5 mm² für Wandler- und Kommunikationsleitungen auf.

Wichtiger Hinweis zu den Stromwandlern

Für den Fronius Smart Meter IP sind ausschließlich Stromwandler mit einem Sekundärsignal von 333 mV geeignet, zum Beispiel die Fronius Stromwandler CT V in 100 A, 250 A oder 400 A. Wandler mit 5-A-Sekundärsignal (Bauart CT A), wie sie an anderen Fronius Zählern zum Einsatz kommen, passen hier nicht. Die Wandler sind nicht Teil des Lieferumfangs und werden passend zum Hausanschluss separat bestellt. Der Anschluss ist ausschließlich einer Elektrofachkraft vorbehalten und muss über einen Leitungsschutzschalter abgesichert werden.

Für wen eignet sich der Fronius Smart Meter IP?

Für alle, die eine Fronius Anlage mit größerem Hausanschluss betreiben oder bei denen die Direktmessung an ihre Grenzen stößt: Mehrfamilienhäuser, landwirtschaftliche Betriebe, Gewerbeanlagen mit mehreren hundert Ampere Anschlussleistung. Ebenso interessant ist der Zähler im Bestandsgebäude, wenn der Wechselrichter weit vom Zählerschrank entfernt sitzt und keine RS485-Leitung nachgezogen werden soll, denn dann übernimmt WLAN oder das vorhandene Netzwerk die Datenübertragung. Wer dagegen ein Einfamilienhaus mit klassischem 63-A-Anschluss und kurzem Kabelweg hat, fährt mit einem direkt messenden Fronius Smart Meter meist günstiger.

Lieferumfang

• 1× Fronius Smart Meter IP 5kA-3
• Kurzanleitung

Die Stromwandler CT V sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
