GoodWe ESA Battery Expansion Kit Erweiterungsset für zweiten Batteriestapel (Zubehör)

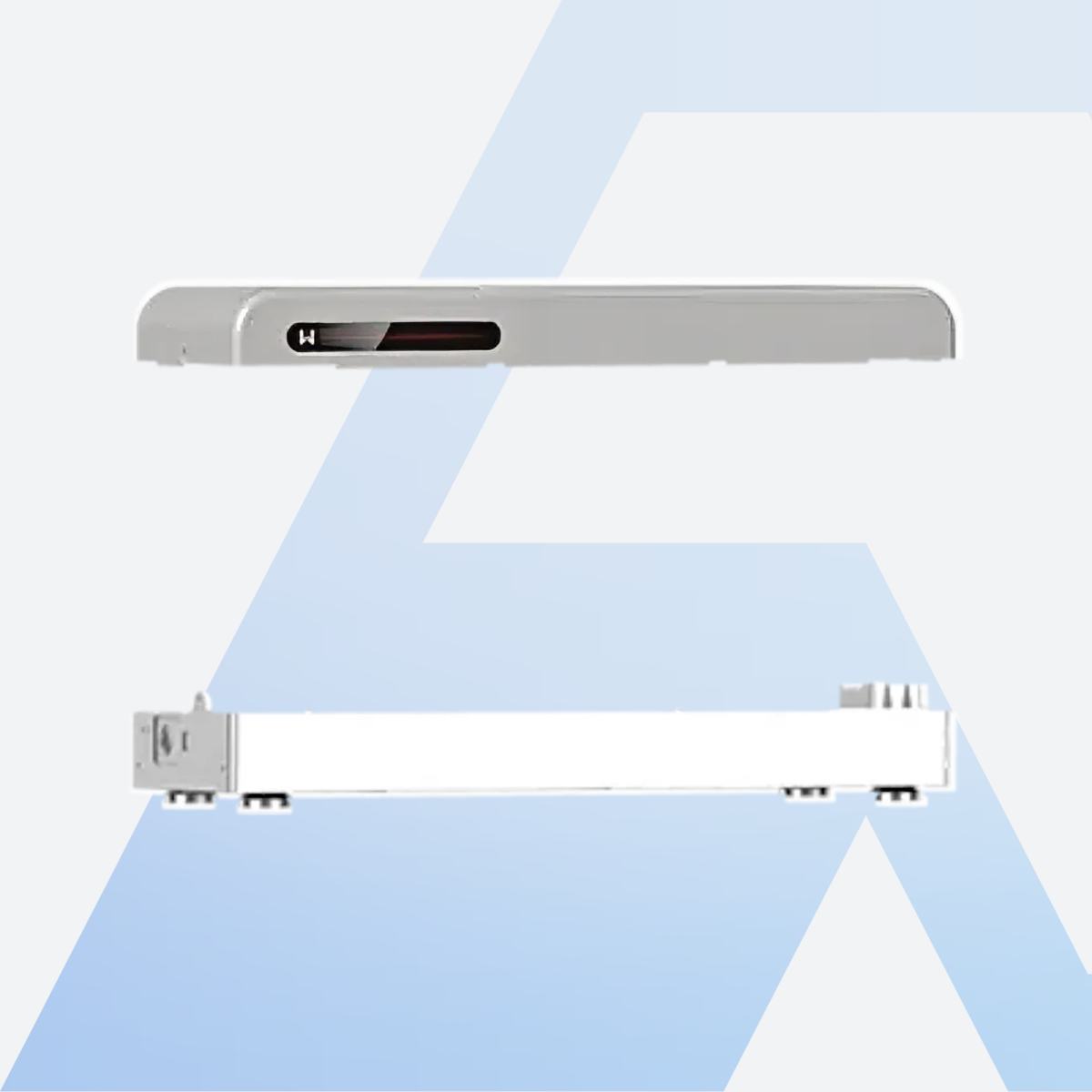

GoodWe ESA Battery Expansion Kit: Sockel und Verkabelung für einen zweiten Batteriestapel

Mit dem GoodWe ESA Battery Expansion Kit baust du am GoodWe ESA All-in-One System einen zweiten oder dritten Batteriestapel auf. Laut Bedienungsanleitung sind je Stapel höchstens 6 Module möglich, mit dem Erweiterungskit kommst du auf bis zu 12 Module und bis zu 108 kWh Nennenergie je System. Passende Module findest du in unserer GoodWe ESA All-in-One Kollektion.

Das Kit bringt laut Bedienungsanleitung einen eigenen Sockel, die obere Batterieabdeckung und die Clusterkabel mit, die den zweiten Stapel mit dem ersten verbinden. Der Wechselrichter bleibt auf dem ersten Stapel.

Deine Vorteile auf einen Blick:

• Mehr als 6 Module am ESA: zweiter Stapel mit eigenem Sockel
• Auch bei begrenzter Raumhöhe: Stapel niedriger halten und auf zwei Sockel verteilen
• Alles zum Verbinden dabei: Clusterkabel, Abdeckung, Erdungsklemme, Kippschutz
• Bis zu 3 Stapel und 12 Module je System laut Bedienungsanleitung

Die wichtigsten Funktionen im Überblick

Wann du das Kit brauchst

Laut GoodWe unterstützt das ESA System 5 bis 108 kWh, je Stapel sind aber höchstens 6 Batterien erlaubt. Bei höherem Energiebedarf oder wenn die Stapelhöhe wegen der Einbausituation kleiner bleiben muss, kommt ein weiterer Stapel dazu. Für jeden weiteren Stapel ist ein Kit nötig.

Aufbau des zweiten Stapels

Der zweite Sockel steht frei auf dem Boden oder sitzt an einer Wandhalterung. Die Module werden darauf gestapelt und mit der Batterieabdeckung abgeschlossen. Die Clusterkabel verbinden die Stapel elektrisch, das Erweiterungs-Netzwerkkabel übernimmt die Kommunikation. Für die Stapel gelten die üblichen Grenzen: frei stehend 4 Module, wandnah 6, an der Wandhalterung 3 beziehungsweise 2 Module je nach Modultyp.

Für wen eignet sich das Erweiterungskit?

Für dich, wenn dein GoodWe ESA System über 6 Module hinauswachsen soll oder du die Module auf zwei niedrigere Stapel verteilen willst. Die Auslegung und den Aufbau übernimmt eine Elektrofachkraft nach der Bedienungsanleitung.

Lieferumfang laut Bedienungsanleitung

• 1× Sockel (Basis) mit 4 Verstellfüßen
• 4× Umsturzsicherung, 4× Dübel M6, 7× Schrauben M5
• 1× Batterieabdeckung, 1× OT-Erdungsklemme, 1× Abschlusswiderstand
• 1× Batteriecluster-Erweiterungskabelbaum, je 1× Pluspol- und Minuspol-Kabelbaum (3 m), 1× Erweiterungs-Netzwerkkabel
• 2× Bohrmarkierpapier, 1× Innensechskantschlüssel, Entriegelungswerkzeug, 2× Silikonkappen, 2× Griffe
• Produktdokumentation
