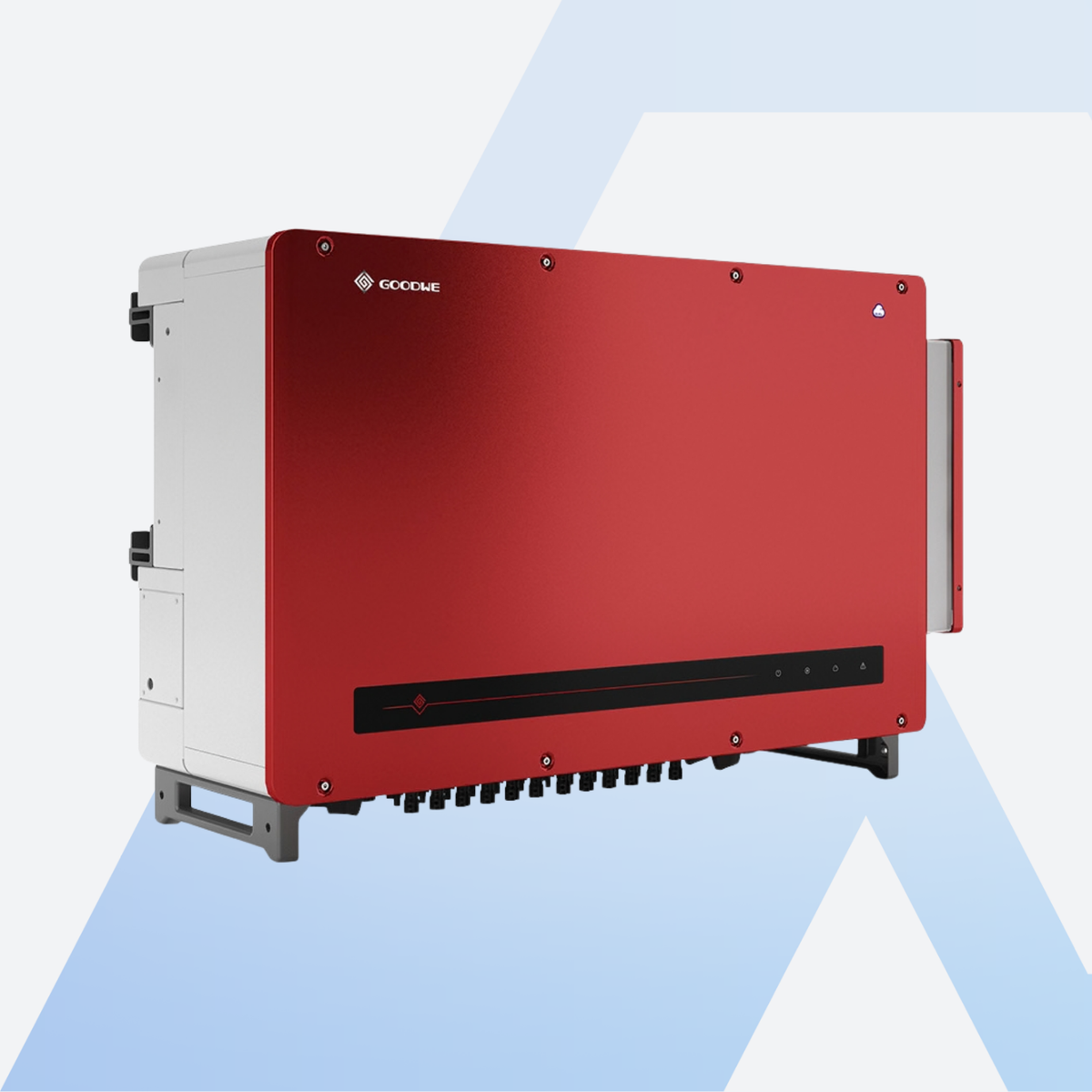

GoodWe GW100K-HT String-Wechselrichter 100 kW

GoodWe GW100K-HT: dreiphasiger String-Wechselrichter mit 100 kW und zehn MPP-Trackern

Mit dem GoodWe GW100K-HT bekommst du einen dreiphasigen Netz-Wechselrichter der HT-1100V-Serie für große Gewerbe- und Freiflächenanlagen. Er speist 100 kW ins Netz ein, kurzzeitig bis 110 kVA, und nimmt laut Betriebshandbuch bis zu 150 kW PV-Leistung an zehn MPP-Trackern auf. Alle Geräte der Serie findest du in unserer GoodWe Wechselrichter Kollektion.

Laut Datenblatt zeichnet sich die HT-Serie durch eine hohe Leistungsdichte aus, liefert Volllast bis 45 °C und ist mit Überspannungsableitern Typ II auf DC- und AC-Seite ausgestattet. Die Lichtbogenerkennung (AFCI) ist integriert. Die Einheitenzertifikate nach VDE-AR-N 4105 und VDE-AR-N 4110 sowie die TÜV-Zertifikate nach EN 50549-1 und -2 findest du bei den Downloads.

Deine Vorteile auf einen Blick:

• 100 kW dreiphasig, bis zu 150 kW PV-Eingangsleistung an zehn MPP-Trackern
• Bis zu 30 A Eingangsstrom je MPP-Tracker, 15 A je String, zwei Strings je Tracker
• MPP-Spannungsbereich 180 bis 1.000 V, maximale Eingangsspannung 1.100 V
• Maximaler Wirkungsgrad 98,6 %, europäischer Wirkungsgrad 98,3 %
• Einheitenzertifikate nach VDE-AR-N 4105 und VDE-AR-N 4110
• Schutzart IP66, Betrieb von -30 bis +60 °C, Volllast bis 45 °C
• Lichtbogenerkennung (AFCI) integriert
• 5 Jahre Herstellergarantie von GoodWe

Die wichtigsten Funktionen im Überblick

Zehn MPP-Tracker für bis zu 150 kW PV

Der GW100K-HT hat zehn unabhängige MPP-Tracker mit je zwei String-Eingängen, also bis zu 20 Strings für gegliederte Dächer oder Freiflächen. Je Tracker sind laut Datenblatt 30 A Eingangsstrom und 45 A Kurzschlussstrom zulässig, je String 15 A. Der MPP-Spannungsbereich liegt bei 180 bis 1.000 V, für volle Nennleistung laut Betriebshandbuch bei 500 bis 850 V, die maximale Eingangsspannung bei 1.100 V. Laut Betriebshandbuch darf die PV-Eingangsleistung bis zu 150 kW betragen, also das 1,5-Fache der Nennleistung. Der maximale Wirkungsgrad liegt bei 98,6 Prozent, der europäische Wirkungsgrad bei 98,3 Prozent.

Netzanschluss in Nieder- und Mittelspannung

Am Ausgang stehen 100 kW Nennleistung und bis zu 110 kVA Scheinleistung bereit, der maximale Ausgangsstrom liegt bei 167,0 A. Für den Netzanschluss liegen das Einheitenzertifikat nach VDE-AR-N 4105 (Niederspannung), das Einheitenzertifikat nach VDE-AR-N 4110 (Mittelspannung) sowie TÜV-Zertifikate nach EN 50549-1 und EN 50549-2 vor, alle nennen den GW100K-HT namentlich. Für Österreich liegt kein TOR-Erzeuger-Zertifikat vor. Das stimmt deine Elektrofachkraft mit dem Netzbetreiber ab.

Einspeisung begrenzen und Anlagen vernetzen

Laut Betriebshandbuch läuft die Leistungsbegrenzung über RS485 mit dem Smart Meter GM3000C (optional) oder über die Datenlogger EzLogger Pro und EzLogger3000C beziehungsweise den Smart Energy Controller SEC1000. Für bis zu zehn Wechselrichter beschreibt das Handbuch außerdem ein Ezlink-Szenario mit dem Smart Meter GM330. Zähler und Datenlogger sind nicht im Lieferumfang enthalten.

Kommunikation

Laut Datenblatt kommuniziert der Wechselrichter über RS485 sowie je nach Modul über WLAN oder 4G, als Protokoll steht Modbus RTU (SunSpec-kompatibel) bereit. Ein Kommunikationsmodul liegt laut Betriebshandbuch bei, der Typ hängt von der bestellten Variante ab. Die Einrichtung läuft über die SolarGo-App, die Überwachung über das GoodWe SEMS-Portal. Ein LCD ist optional.

Robust und geschützt

Das Gehäuse mit 1.008 × 678 × 343 mm und 93,5 kg ist nach IP66 geschützt, die Kühlung übernimmt ein geregelter Lüfter, der Betrieb ist von -30 bis +60 °C und bis 5.000 m Höhe möglich (über 4.000 m mit Leistungsreduzierung). Integriert sind laut Datenblatt DC-Schalter, Überspannungsableiter Typ II auf DC- und AC-Seite (Typ I jeweils optional) sowie die Überwachung von Strangstrom, Isolationswiderstand und Fehlerstrom. Die Lichtbogenerkennung (AFCI) ist bei diesem Gerät integriert, im Datenblatt der Serie steht sie als Option. Fernabschaltung und PID-Wiederherstellung sind optional. Die DC-Seite wird laut Datenblatt mit MC4-Steckverbindern bis 6 mm² angeschlossen.

Kein Batterieanschluss

Der GW100K-HT ist ein reiner Netz-Wechselrichter ohne Batterieanschluss. Ein Speicher lässt sich nur AC-gekoppelt über einen separaten Batteriewechselrichter ergänzen. Wer von Anfang an speichern will, greift zu einem Hybrid-Wechselrichter wie der GoodWe ET-Serie 80 bis 100 kW.

Für wen eignet sich der GoodWe GW100K-HT?

Der GW100K-HT passt zu großen Gewerbedächern und Freiflächen mit einer PV-Anlage bis etwa 150 kWp, die ohne Speicher ins Netz einspeisen, auch am Mittelspannungsanschluss. Mit mehr Eingangsstrom je String gibt es bei uns die GoodWe GT-Serie von 100 bis 150 kW.

Lieferumfang

• 1× GoodWe GW100K-HT String-Wechselrichter
• 1× Kommunikationsmodul (Typ laut Betriebshandbuch je nach bestellter Variante)
• Montagehalterung, 4 Dehnschrauben, 8 Schrauben, PV-Steckverbinder, Schraubendreher
• PIN-Klemmen, Kommunikationsstecker, 2 Packungen Brandschutzmasse
• Dokumentation
