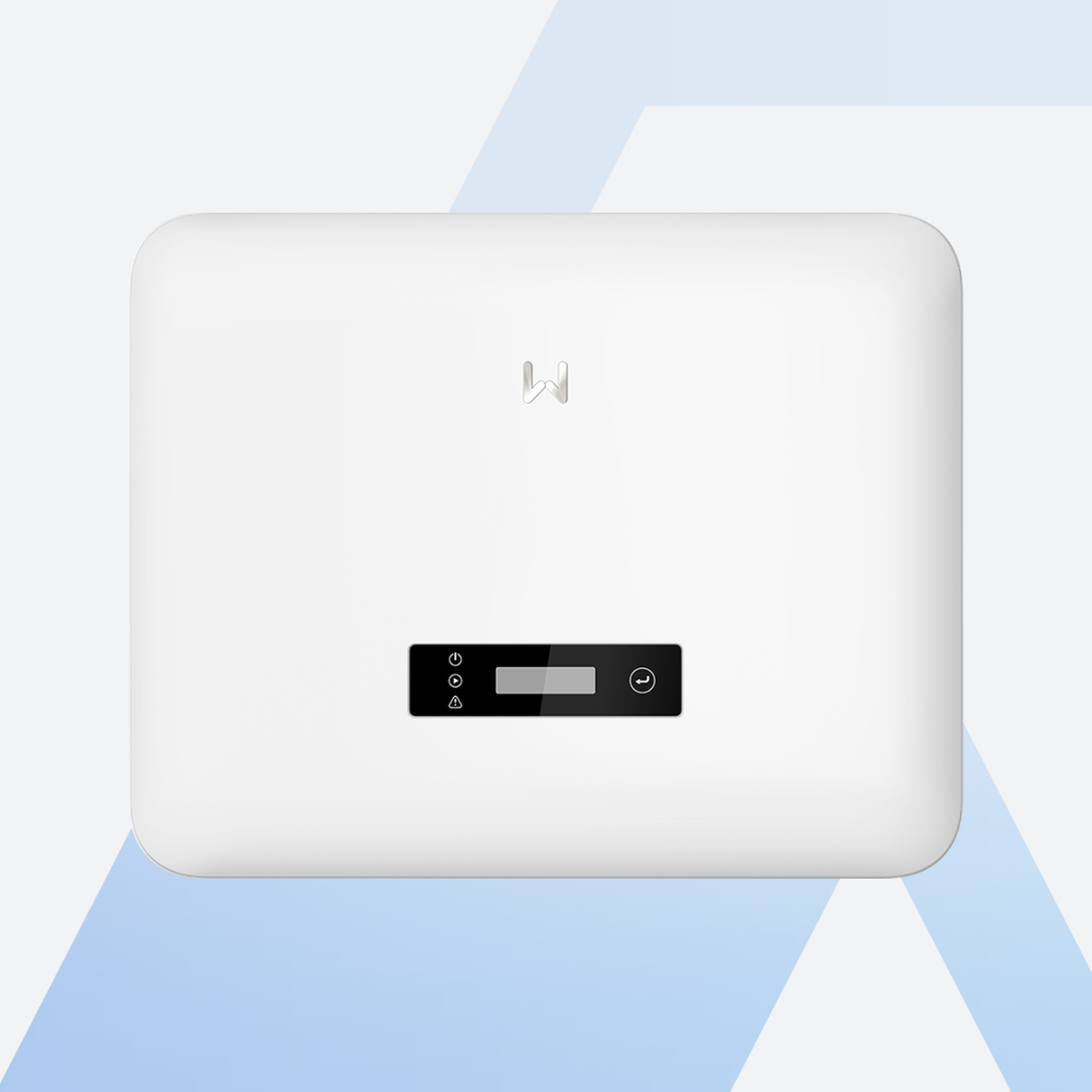

GoodWe GW20K-SDT-30 String-Wechselrichter 20 kW

GoodWe GW20K-SDT-30: dreiphasiger String-Wechselrichter der SDT-G3-Serie mit 20 kW

Mit dem GoodWe GW20K-SDT-30 bekommst du einen dreiphasigen String-Wechselrichter der dritten SDT-Generation (SDT G3) für netzgekoppelte Photovoltaikanlagen ohne Batteriespeicher. Er wandelt den Gleichstrom deiner Solarmodule in Drehstrom um, versorgt damit dein Hausnetz und speist den Überschuss ins öffentliche Netz ein. Alle GoodWe Wechselrichter findest du in unserer GoodWe Wechselrichter Kollektion.

Mit 20 kW AC-Nennleistung, zwei MPP-Trackern und bis zu 30 kW PV-Eingangsleistung passt der GW20K-SDT-30 zu Gewerbedächern, landwirtschaftlichen Gebäuden und Mehrfamilienhäusern. Eine intelligente Lüfterkühlung führt die Wärme ab, die Geräuschemission bleibt unter 45 dB. Das Gehäuse ist nach IP66 gegen Staub und Strahlwasser geschützt.

Deine Vorteile auf einen Blick:

• 20 kW dreiphasig, bis zu 30 kW PV-Eingangsleistung an zwei MPP-Trackern
• 32 A und 22 A Eingangsstrom an den beiden MPP-Trackern
• DC-Eingangsspannung bis 1.100 V, MPP-Spannungsbereich 140 bis 1.000 V
• Max. Wirkungsgrad 98,5 %, europäischer Wirkungsgrad 98,2 %
• Intelligente Lüfterkühlung, Schutzart IP66, Betrieb von -30 bis +60 °C
• WLAN, LAN und Bluetooth, Überwachung im GoodWe SEMS Portal
• Einspeisebegrenzung mit Smart Meter GM330 oder GMK330, Anschluss für Rundsteuerempfänger
• Einheitenzertifikat nach VDE-AR-N 4105 mit integriertem NA-Schutz

Die wichtigsten Funktionen im Überblick

Zwei MPP-Tracker mit 32 A und 22 A

Der GW20K-SDT-30 hat zwei unabhängige MPP-Tracker. Am ersten hängen bis zu zwei Strings mit zusammen 32 A, am zweiten ein String mit 22 A. Die zulässigen Kurzschlussströme liegen bei 40 A und 27,5 A. Ein MPP-Tracker sucht für den angeschlossenen Modulstrang laufend den Punkt mit der höchsten Leistung. So kannst du zum Beispiel eine Ost- und eine Westseite getrennt betreiben. Der MPP-Spannungsbereich liegt bei 140 bis 1.000 V, für volle Nennleistung bei 520 bis 850 V. Die maximale DC-Eingangsspannung beträgt 1.100 V. Laut GoodWe darf die PV-Eingangsleistung bis 30 kW betragen, also das 1,5-Fache der Nennleistung. Bei teilverschatteten Modulfeldern hilft die Schattenerkennung, die sich in der SolarGo-App einschalten lässt.

Hoher Wirkungsgrad

Der maximale Wirkungsgrad liegt bei 98,5 Prozent, der europäische Wirkungsgrad, der den Teillastbetrieb über das Jahr gewichtet, bei 98,2 Prozent. Der Wechselrichter arbeitet trafolos und braucht nachts weniger als 1 W.

Intelligente Lüfterkühlung

Ab 17 kW kühlen die Geräte der SDT-G3-Serie mit Lüftern, GoodWe nennt das intelligente Lüfterkühlung (Smart Fan Cooling). Die Geräuschemission liegt unter 45 dB. Der GW20K-SDT-30 arbeitet von -30 bis +60 °C, laut Handbuch beginnt die temperaturbedingte Leistungsreduzierung erst ab 45 °C Umgebungstemperatur.

Einspeisung begrenzen und Vorgaben des Netzbetreibers umsetzen

Mit einem GoodWe Smart Meter GM330 oder GMK330 am Netzanschlusspunkt regelt der Wechselrichter die Einspeisung auf den Wert, den dein Netzbetreiber vorgibt, bis hin zur Nulleinspeisung. Mehrere Wechselrichter lassen sich gemeinsam begrenzen, etwa über den Datenlogger EzLogger3000C mit GM330. Für die Vorgaben deines Netzbetreibers gibt es Anschlüsse für Rundsteuerempfänger (RCR) und eine Fernabschaltung. Laut Handbuch sind diese Funktionen ab Werk deaktiviert und werden bei Bedarf in der SolarGo-App eingeschaltet.

Einrichtung per App, Überwachung im SEMS Portal

Eingerichtet wird der GW20K-SDT-30 mit der GoodWe SolarGo-App über Bluetooth. Im Betrieb schickt das Kommunikationsmodul die Daten per WLAN oder LAN an das GoodWe SEMS Portal, wo du Ertrag, Leistung und Meldungen im Browser oder in der App siehst. Ein 4G-Modul gibt es als Option. Für Energiemanagementsysteme und Datenlogger stehen RS485 sowie Modbus RTU (SunSpec-kompatibel) und Modbus TCP bereit.

Sicherheit an Bord

Integriert sind Strangstromüberwachung, Isolations- und Fehlerstromüberwachung, Verpolungsschutz, Schutz gegen Inselbildung und ein DC-Schalter. Dazu kommen Überspannungsableiter Typ III auf DC- und AC-Seite, Typ II gibt es als Option. Eine Lichtbogenerkennung (AFCI) gibt es für die SDT-G3-Serie als Option. Der Netzanschluss ist nach VDE-AR-N 4105 mit integriertem NA-Schutz zertifiziert, das Einheitenzertifikat findest du bei den Downloads.

Für wen eignet sich der GoodWe GW20K-SDT-30?

Der GW20K-SDT-30 passt für Betriebe, Höfe und Mehrfamilienhäuser mit einer PV-Anlage bis 30 kWp, deren Module auf eine oder mehrere Dachflächen verteilt sind. In derselben Serie gibt es den lüfterlosen GW15K-SDT-30 und den GW25K-SDT-30 mit drei MPP-Trackern.

Lieferumfang

• 1× GoodWe GW20K-SDT-30 String-Wechselrichter
• 1× Kommunikationsmodul (Standard laut Datenblatt: WLAN, LAN und Bluetooth)
• Wandhalterung mit Spreizdübeln
• PV-Steckverbinder passend zur Anzahl der DC-Eingänge
• AC-Anschlussabdeckung, Erdungsklemme und Kommunikationsklemmen
• Produktdokumentation
