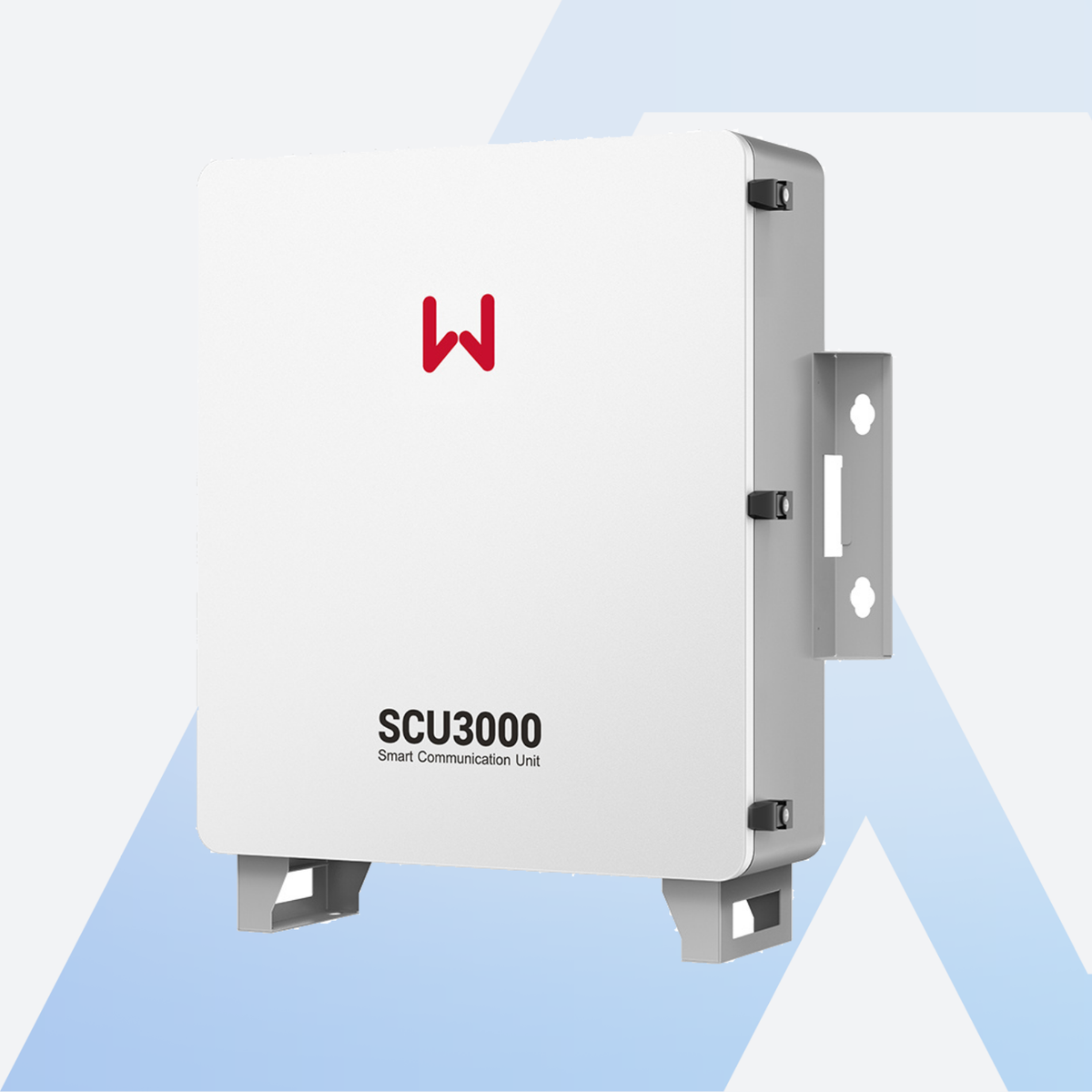

GoodWe SCU3000A-S Smart Communication Unit für Großanlagen (HPLC)

GoodWe SCU3000A-S: Kommunikationsschrank mit HPLC für Großanlagen

Mit der GoodWe SCU3000A-S bekommst du die Smart Communication Unit für große Gewerbe- und Freiflächenanlagen: ein Außenschrank nach IP65 mit dem Datenlogger EzLogger3000U-A, einem HPLC-Kommunikationskanal über die AC-Leitung, acht RS485-Kanälen, einem Glasfaser-Ringswitch und einer Spleißbox. Laut Datenblatt verwaltet sie bis zu 200 Wechselrichter. Alle Zähler und Steuergeräte findest du in unserer GoodWe Smart Meter und Energiemanagement Kollektion.

Die SCU3000A-S ist nur für GoodWe HT 1500 V und UT, nicht für HT 1100 V wie den GW100K-HT. Die passenden UT-Wechselrichter GW320K-UT, GW320KH-UT, GW350K-UT und GW350KH-UT findest du bei uns im Shop. Sie ist Bestellware und wird nach deiner Bestellung beim Hersteller geordert, Lieferzeit etwa 15 Wochen.

Deine Vorteile auf einen Blick:

• Bis zu 200 Wechselrichter, HPLC über die AC-Leitung (bis 60 je Kanal) plus 8 × RS485 (bis 20 je Kanal)
• EzLogger3000U-A eingebaut, 2 × RJ45 10/100 MBit/s, Glasfaser-Ringnetz mit bis zu 15 Schränken
• Industrie-Ringswitch mit 2 optischen und 6 elektrischen Ports, Spleißbox mit 24 Ports SC Singlemode
• Außenschrank IP65 mit Netzteil, Leitungsschutz und Überspannungsschutz fertig verdrahtet
• Wand-, Konsolen- oder Mastmontage, 723 × 780 × 226 mm, 25 kg, -30 bis +60 °C
• Für GoodWe HT 1500 V und UT laut Kompatibilitätsliste, nicht für HT 1100 V
• 2 Jahre Herstellergarantie von GoodWe

Die wichtigsten Funktionen im Überblick

Welche Wechselrichter freigegeben sind

Laut GoodWe-Kompatibilitätsliste vom 30.09.2026 ist der SCU3000A mit HPLC plus RS485 bei den Serien UT und HT 1500 V freigegeben, beim HT 1100 V steht ausdrücklich NA. Der GW100K-HT aus unserem Shop ist ein HT 1100 V und damit nicht abgedeckt. Für GT, SMT und SDT nennt GoodWe den EzLogger3000C oder den SEC3000C. Laut Handbuch dürfen in einem Teilfeld bei PLC keine Geräte verschiedener Hersteller gemischt werden.

Aufbau laut Handbuch V1.4

Im Schrank sitzen der Datenlogger EzLogger3000U-A, der die Wechselrichterdaten über HPLC und RS485 empfängt, ein Industrie-Ringswitch mit zwei optischen und sechs elektrischen Ports, eine Glasfaser-Spleißbox, ein 24-V-Netzteil, ein einphasiger und ein dreiphasiger Leitungsschutzschalter für die PLC-Einspeisung sowie Überspannungsschutzmodule. Die SCU3000A-S hat einen HPLC-Kanal und keinen zusätzlichen PLC-CCO-Modul, die SCU3000A zwei Kanäle. Ein Kanal reicht laut Handbuch für Transformatoren mit einer Wicklung, bei zwei getrennten Wicklungen sind zwei Kanäle nötig. Die Schranktür ist abschließbar, eine Hutschiene für eigene Geräte ist vorgesehen.

Vernetzung

Ein PLC-Kanal nimmt laut Handbuch bis zu 60 Wechselrichter auf, ein RS485-Kanal bis zu 20. Die Daten gehen über Ethernet oder Glasfaser an die Überwachungsplattform, Befehle kommen auf demselben Weg zurück. Über den Ringswitch lassen sich bis zu 15 Kommunikationsschränke zu einem Glasfaser-Ring verbinden, so dass Teilfelder sicher angebunden sind.

Technik und Montage

Laut Datenblatt: bis zu 200 Wechselrichter, 8 × RS485, 2 × RJ45 10/100 MBit/s, 1 × HPLC mit 800 V PLC-Eingangsspannung, Stromversorgung 100 bis 240 V AC, Leistungsaufnahme unter 30 W, 723 × 780 × 226 mm, 25 kg, Montage an Wand, Konsole oder Mast, Schutzart IP65, Betrieb von -30 bis +60 °C, Luftfeuchtigkeit 5 bis 95 Prozent, Einsatz bis 5.000 m Höhe. Die Installation übernimmt eine Elektrofachkraft.

Für wen eignet sich die GoodWe SCU3000A-S?

Für Großanlagen mit GoodWe HT 1500 V oder UT, die ihre Wechselrichter über HPLC auf der AC-Leitung und über Glasfaser-Ringe anbinden wollen. Die UT-Serie mit 320 und 352 kW (AC 800 V über Transformator) führen wir als GW320K-UT, GW320KH-UT, GW350K-UT und GW350KH-UT. Für Anlagen mit SDT, SMT, GT oder HT 1100 V ist der EzLogger3000C oder der SEC3000C die richtige Wahl.

Lieferumfang laut Handbuch

• 1× GoodWe SCU3000A-S Kommunikationsschrank
• 1× Erdungsschraube für den Schrank, 2× Erdungsschrauben für die RS485-Abschirmung
• OT-Klemmen für die PLC-Leitung (3 für eine Wicklung, 6 für zwei Wicklungen), 2× Aderendhülsen
• 4× Spreizdübel M12
