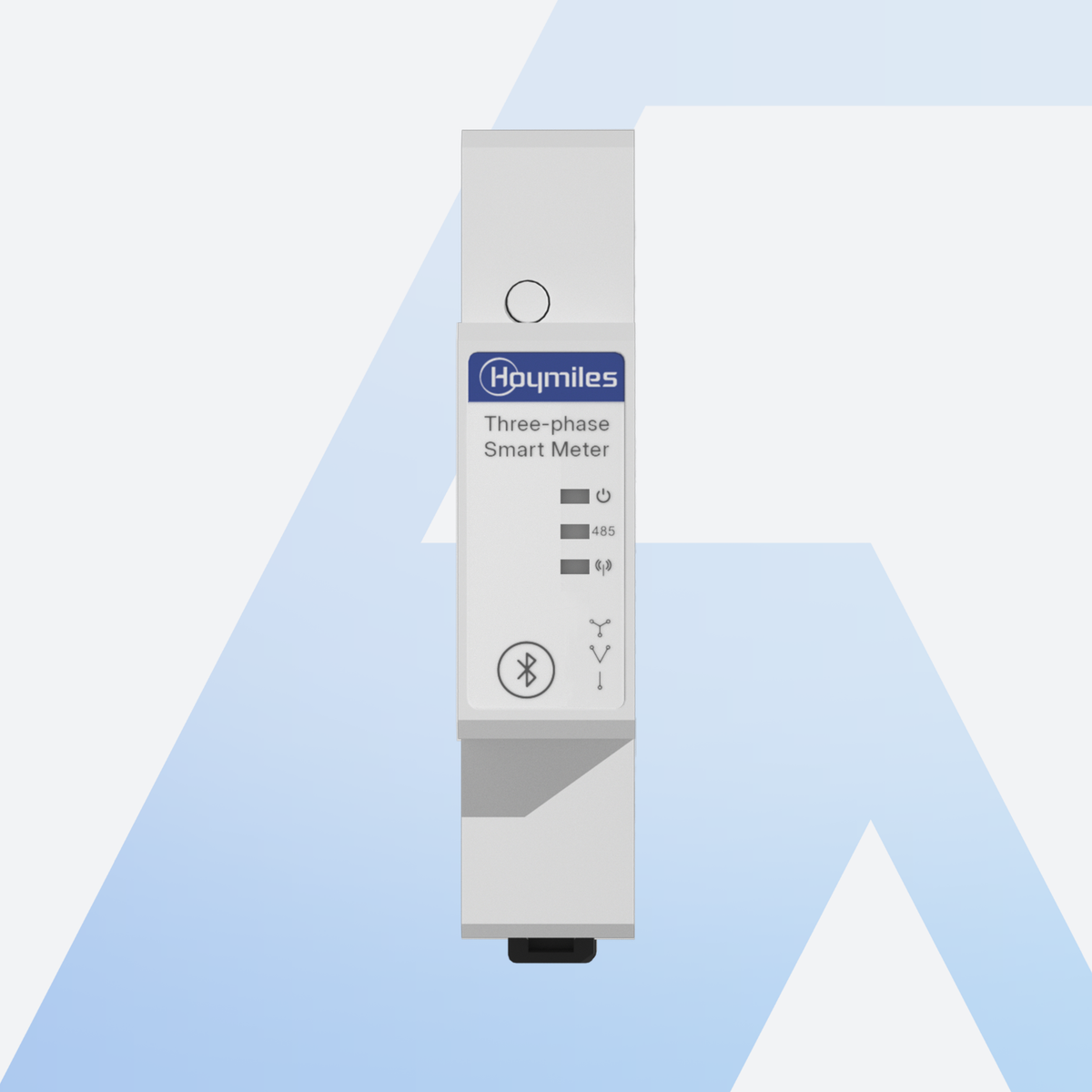

Hoymiles Smart Meter CT-T120-RW Energiezähler 3-phasig

Hoymiles Smart Meter CT-T120-RW: die Messung, die deinen Speicher erst schlau macht

Der Hoymiles HMeter-CT-T120-RW ist der dreiphasige Energiezähler für den Verteilerkasten. Er erfasst über drei mitgelieferte Stromwandler, was dein Haushalt gerade zieht und was ins Netz geht, und meldet die Werte an deinen Speicher. Erst dadurch lädt und entlädt der Speicher nach deinem tatsächlichen Verbrauch statt nach festem Wert. Weiteres Zubehör findest du in unserer Smart-Meter-Kollektion.

Deine Vorteile auf einen Blick:

• Dreiphasige Messung bis 120 A je Phase, für 3P3W- und 3P4W-Netze
• Genauigkeitsklasse 1 nach IEC 62053-21, ±1 Prozent auf die Wirkleistung
• WLAN und RS-485 an Bord, Modbus TCP oder Modbus RTU
• Drei Stromwandler mit je einem Meter Kabel liegen bei
• Nur 19 mm breit, eine Teilungseinheit auf der 35-mm-Hutschiene
• Betrieb von -40 bis +70 °C, Eigenverbrauch 2 W

Die wichtigsten Funktionen im Überblick

Warum ein Zähler den Unterschied macht

Ohne Messung gibt ein Speicher nach festem Wert ab und trifft deinen Bedarf nur zufällig. Der Zähler sitzt im Verteilerkasten, klemmt sich mit drei Stromwandlern um L1, L2 und L3 und misst sekundengenau in beide Richtungen: Bezug aus dem Netz und Einspeisung. Der Speicher führt seine Leistung daraufhin nach, statt Strom abzugeben, den du kurz darauf teuer zurückkaufst.

Klasse 1 statt Hausnummer

Die Wirkleistung misst der Zähler mit ±1 Prozent nach IEC 62053-21 Klasse 1. Beim Strom liegt er zwischen 4 und 120 A sogar bei ±0,5 Prozent, Spannung ebenfalls ±0,5 Prozent, der Leistungsfaktor bei ±0,1 Prozent. Erfasst werden Spannung, Frequenz, Strom, Leistung, Leistungsfaktor sowie Wirk- und Blindenergie in beiden Richtungen.

WLAN, RS-485 und Bluetooth

Die Anbindung läuft wahlweise über WLAN nach 802.11 b/g/n mit Modbus TCP oder über RS-485 mit Modbus RTU bei 9.600 Baud. Bluetooth 5.0 ist für die Einrichtung an Bord. Die mitgelieferte Antenne wird oben auf dem Verteilerkasten befestigt, damit die Funkverbindung auch aus dem Metallschrank heraus steht.

Eine Teilungseinheit, gesteckt statt geschraubt

Mit 19 × 94,5 × 68,5 mm und 86 g belegt der Zähler genau eine Teilungseinheit. Er rastet auf die 35-mm-Hutschiene ein, die Stromwandler werden gesteckt statt geklemmt, und der Klemmenblock lässt sich zum Verdrahten herausziehen.

Einrichtung über S-Miles Home

In der App S-Miles Home wählst du zuerst den Speicher als Hauptgerät und fügst den Zähler dann hinzu. Gekoppelt wird per Bluetooth, danach bekommt der Zähler dasselbe WLAN wie die übrigen Geräte im System. Drei LEDs am Gehäuse zeigen Betrieb, RS-485-Verkehr und Netzwerkstatus.

Einbau gehört in Fachhände

Der Zähler wird im Verteilerkasten verdrahtet und greift in den Hausstromkreis ein. Das Handbuch verlangt dafür eine qualifizierte Elektrofachkraft und spannungsfreie Geräte. Schutzart IP20, also ausschließlich für Innenräume.

Für wen eignet sich dieser Smart Meter?

Für alle mit Drehstromanschluss, in Deutschland der Normalfall, die ein Hoymiles-Speichersystem verbrauchsgeführt betreiben wollen. Hoymiles beschreibt den Zähler ausdrücklich als Gerät für Balkon-Speichersysteme, das Handbuch der HiBattery 4020 AC führt ihn als unterstützten Zähler. Wenn dein Hausanschluss einphasig ist, brauchst du stattdessen die Ausführung CT-S120-RW.

Lieferumfang

• 1× Hoymiles Smart Meter HMeter-CT-T120-RW
• 1× Antenne
• 1× Klemmenblock
• 3× Stromwandler mit je 1 m Kabel
