Huawei MERC-600W-PA0 Optimierer

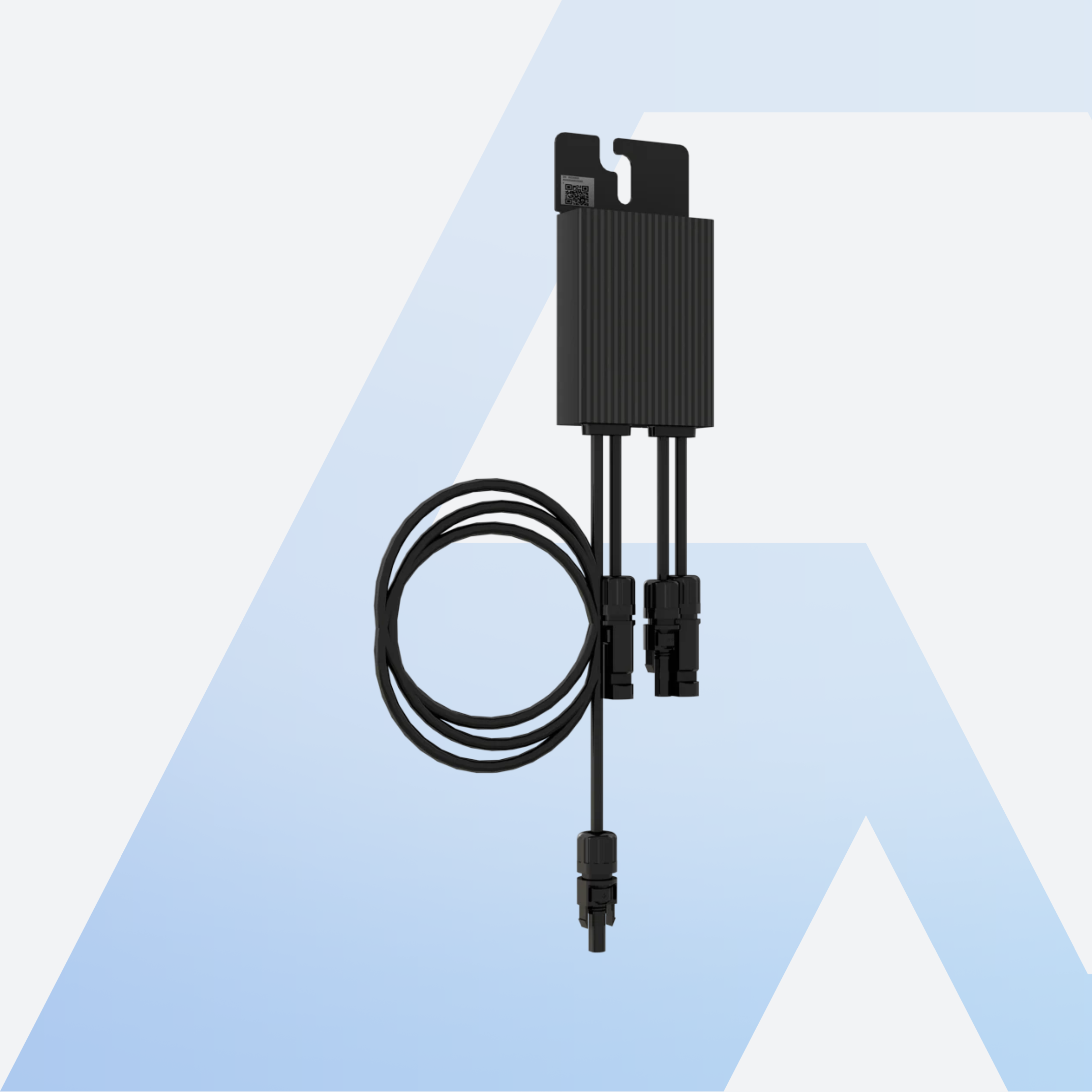

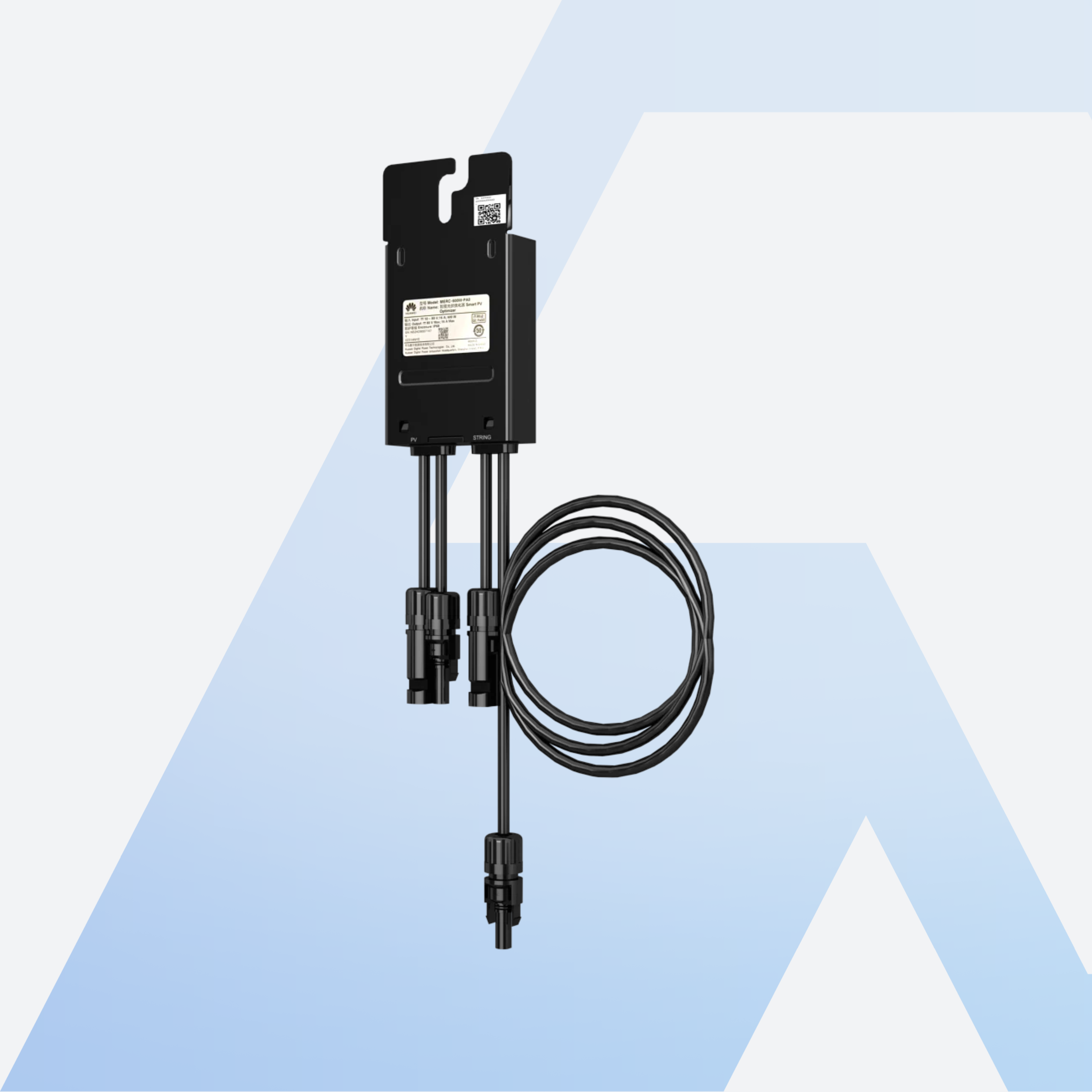

Huawei MERC-600W-PA0 Smart Module Controller – 600W Optimierer mit 16A & Saferoof-Schutz

Der Huawei MERC-600W-PA0 Smart Module Controller ist ein moderner Leistungsoptimierer für PV-Anlagen, der speziell für aktuelle, leistungsstarke Solarmodule entwickelt wurde. Gegenüber älteren Optimierer-Generationen bietet er vor allem eine höhere Strombelastbarkeit bis 16 A und bleibt dabei extrem effizient: Mit einem maximalen Wirkungsgrad von 99,5 % optimiert er die Modulleistung zuverlässig auch bei anspruchsvollen Bedingungen.

Ein Highlight ist das optimierte Kabeldesign: Das positive Ausgangskabel ist mit 2,225 m deutlich länger, während das negative Kabel bewusst kurz gehalten ist (0,1 m). Das unterstützt flexible Verdrahtungs- und Layout-Konzepte wie das sogenannte "Leapfrog"-Mapping und kann die Planung auf dem Dach spürbar vereinfachen. Zusätzlich verbessert der MERC-600W-PA0 die Transparenz auf Modulebene (Smart O&M) für präzisere Diagnose und Wartung.

Für mehr Sicherheit bringt der Optimierer erweiterte Schutzfunktionen mit: Die integrierte Saferoof-Technologie kombiniert mehrere Schutzmechanismen, unter anderem eine modulgenaue Lichtbogenerkennung. Zudem erfüllt das Gerät die Anforderungen an NEC 2020 im Bereich Brandschutz. Im Standby liefert der Optimierer 1 V Ausgangsspannung pro Gerät (im Gegensatz zu 0 V bei bestimmten älteren Serien).

Produktvorteile:

• 16 A Strombelastbarkeit: Unterstützt höhere Ströme (Isc / Ausgangsstrom) und passt damit besser zu modernen PV-Modulen.
• Sehr hohe Effizienz: Max. Wirkungsgrad 99,5 %, gewichteter Wirkungsgrad 99,0 %.
• Optimiertes Kabeldesign: (+) 2,225 m / (-) 0,1 m für flexiblere Verdrahtungskonzepte (z. B. Leapfrog-Mapping).
• Smart O&M: Verbesserte Modul-Transparenz für präzisere Fehlererkennung und Wartung auf Modulebene.
• Saferoof-Sicherheit: Mehrfache Schutztechnologien inkl. modulgenauer Lichtbogenerkennung.
• Erweiterte Wechselrichter-Kompatibilität: Unterstützt u. a. neuere Huawei-Serien wie MAP0, MB0, LC0 und LB0 (je nach Systemauslegung).
• Robust für Außeneinsatz: Schutzart IP68 sowie großer Temperaturbereich für den Betrieb.

Technische Details:

• Modell: Huawei MERC-600W-PA0
• Nenneingangsleistung: 600 W
• Absolute maximale Eingangsspannung: 80 V
• MPPT-Betriebsspannungsbereich: 10 – 80 V
• Max. Kurzschlussstrom (Isc): 16 A
• Max. Wirkungsgrad: 99,5 %
• Gewichteter Wirkungsgrad: 99,0 %
• Überspannungskategorie: II
• Max. Ausgangsspannung: 80 V
• Max. Ausgangsstrom: 16 A
• Ausgangsbypass: Ja
• Ausgangsspannung im Standby (pro Optimierer): 1 V
• Kommunikation: MBUS
• Brandschutz: NEC 2020
• Abmessungen (B × H × T): 73,8 mm × 145 mm × 27,2 mm
• Gewicht (inkl. Kabel): 0,65 kg
• Installationszubehör (optional): Rahmenmontagehalterung / T-förmige Schraube

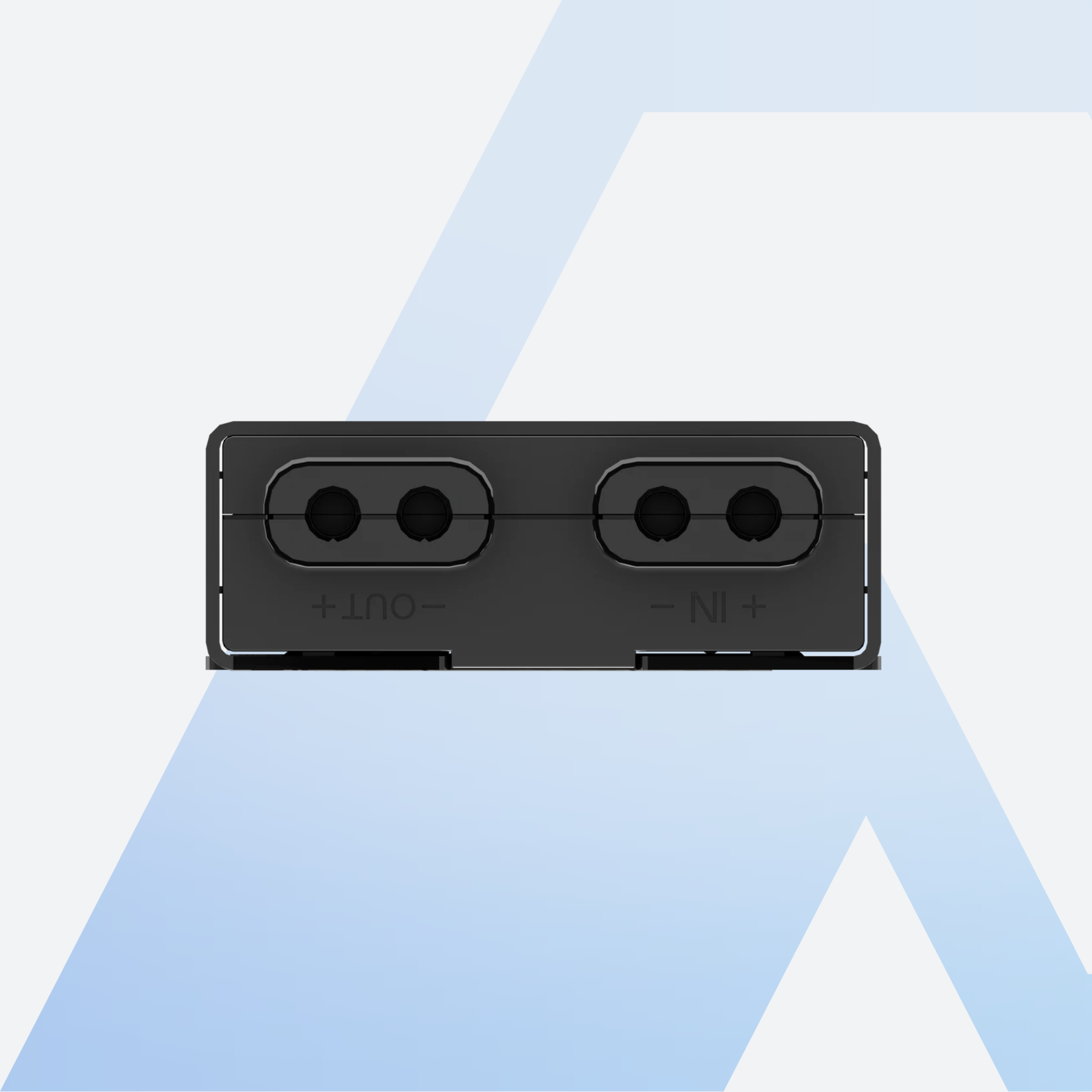

• Eingangsanschluss: Staubli MC4
• Eingangskabellänge: 0,1 m
• Ausgangsanschluss: Staubli MC4
• Ausgangskabellänge: (+) 2,225 m / (-) 0,1 m
• Betriebstemperaturbereich: -40 °C bis +85 °C (Schutzabschaltung möglich bei 70 °C bis 85 °C)
• Schutzart: IP68

PV-Systemdesign (Volloptimiert):

• Minimale Stringlänge: 4 bis 6 Optimierer (je nach Wechselrichter-Serie)
• Maximale Stringlänge: 20 bis 35 Optimierer (je nach Wechselrichter-Serie)
• Maximale DC-Leistung pro String: 6.000 W bis 12.000 W (je nach Wechselrichter-Serie)

Wichtige Hinweise:

• Modulleistung beachten: Die maximale PV-Modulleistung (STC) darf die Nenneingangsleistung des Optimierers nicht überschreiten (Toleranz bis +5 % zulässig).
• Nicht mischen: MERC-600W-PA0 darf nicht gemeinsam mit SUN2000-450W-P2 / SUN2000-600W-P oder MERC-1100W-P / MERC-1300W-P am selben Wechselrichter betrieben werden.

Lieferumfang:

• 1 × Huawei MERC-600W-PA0 Smart Module Controller

Downloads:

• Datenblatt – Huawei MERC-600W-PA0
