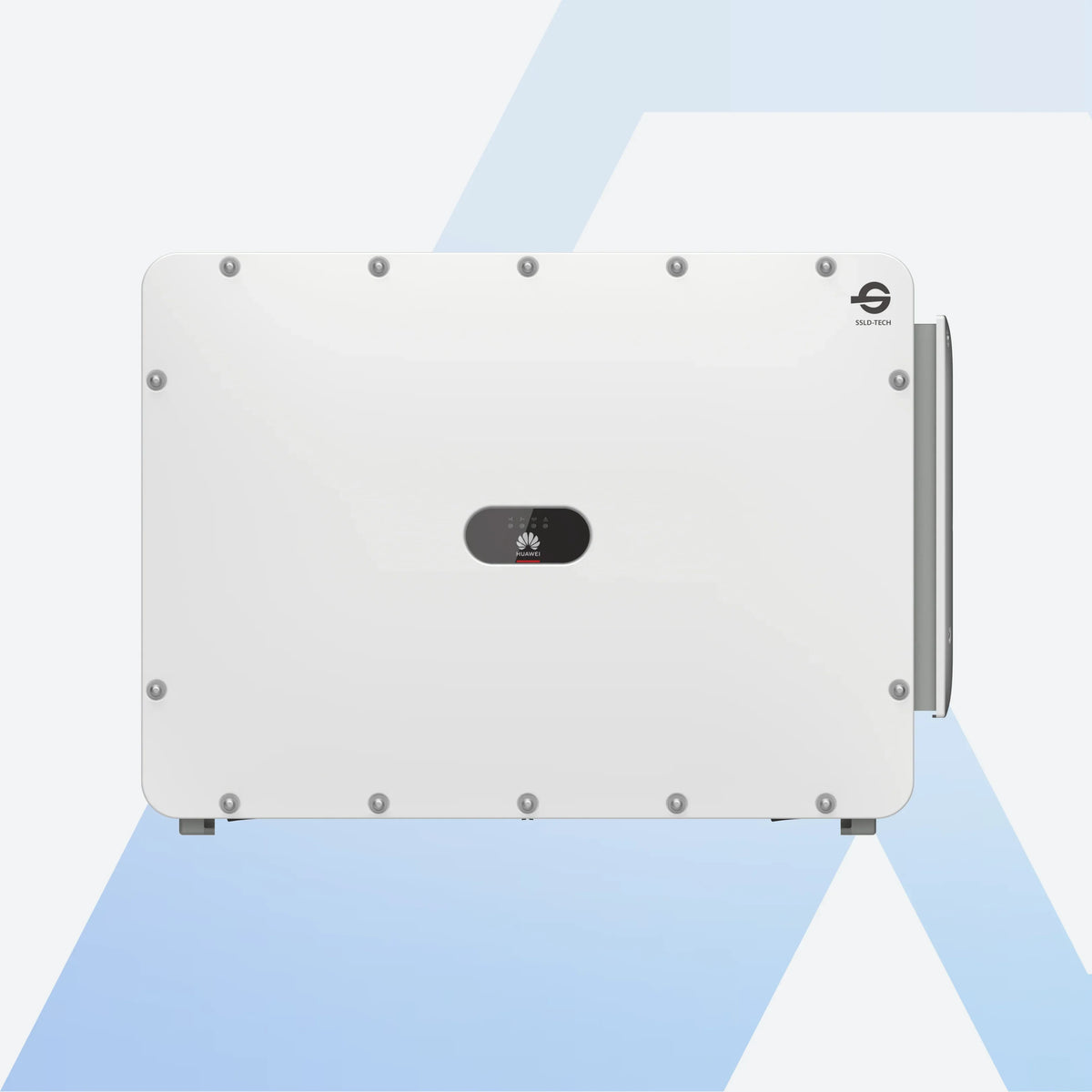

Huawei SUN2000-330KTL-H1 String-Wechselrichter 300 kW

Huawei SUN2000-330KTL-H1: String-Wechselrichter mit 300 kW für Solarparks und große Gewerbeanlagen

Der Huawei SUN2000-330KTL-H1 ist ein dreiphasiger String-Wechselrichter für 1.500-V-Systeme. Er liefert 300 kW Nennwirkleistung und bis zu 330 kVA Scheinleistung, sechs MPP-Tracker nehmen bis zu 28 Strings auf. AC-Ausgang 800 V, Anschluss nur über einen eigenen Transformator, nicht am 400-V-Niederspannungsnetz. Weitere Modelle findest du in unserer Kollektion Huawei Wechselrichter.

Gedacht ist der Wechselrichter für Freiflächenanlagen und große Gewerbe- und Industrieanlagen, die über eine eigene Transformatorstation ins Mittelspannungsnetz einspeisen. Huawei nennt einen maximalen Wirkungsgrad von 99,0 % und einen europäischen Wirkungsgrad von 98,8 %. Eine Lichtbogenerkennung (AFCI) hat dieses Modell nicht.

Deine Vorteile auf einen Blick:

• 300 kW Nennleistung, bis zu 330 kVA Scheinleistung
• Wirkungsgrad bis 99,0 %, europäisch 98,8 %
• 1.500 V Systemspannung, MPP-Bereich 500 bis 1.500 V
• 6 MPP-Tracker mit je 65 A und zusammen 28 String-Eingängen
• Abschaltung auf String-Ebene (SSLD) und DC-Anschlüsse mit Temperaturerkennung
• IP66 und Betrieb von −25 bis +60 °C
• Einheitenzertifikat im zentralen Register ZEREZ eingetragen

Die wichtigsten Funktionen im Überblick

1.500-V-Technik mit sechs MPP-Trackern

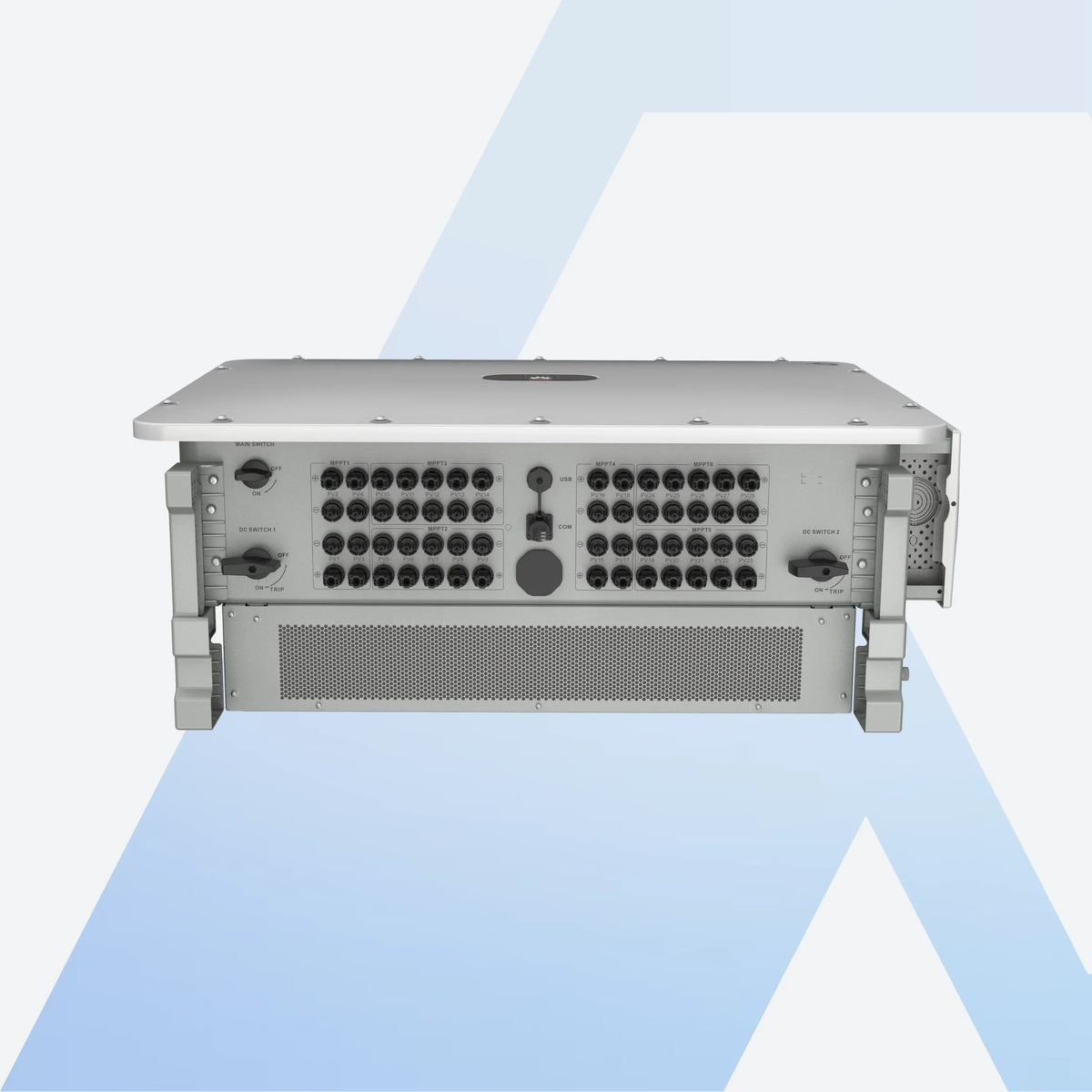

Der Wechselrichter verarbeitet bis zu 1.500 V Eingangsspannung, startet ab 550 V und regelt im Bereich von 500 bis 1.500 V. Volle Leistung liefert er zwischen 930 und 1.300 V, die Nenneingangsspannung liegt bei 1.080 V. Jeder der sechs MPP-Tracker verträgt 65 A Betriebsstrom und 115 A Kurzschlussstrom, je Eingang sind es 28,7 A. Die 28 Eingänge verteilen sich mit 4, 5, 5, 4, 5 und 5 auf die Tracker.

300 kW Nennleistung am 800-V-Ausgang

Am Ausgang liefert der SUN2000-330KTL-H1 300 kW Nennwirkleistung bei 216,6 A. Bei Leistungsfaktor 1 sind bis zu 330 kW möglich, die maximale Scheinleistung liegt bei 330 kVA und 238,2 A. Der Leistungsfaktor ist von 0,8 induktiv bis 0,8 kapazitiv einstellbar, der Klirrfaktor liegt unter 1 %. Der Ausgang ist 800 V, 3W + PE, für 50 oder 60 Hz.

Anschluss über einen eigenen Transformator

Laut Huawei-Handbuch wird der Wechselrichter an einen eigenen Transformator angeschlossen. An derselben Transformatorwicklung dürfen keine Wechselrichter anderer Modelle hängen. Der Wechselrichter ist für das IT-Erdungssystem ausgelegt, einen Rundsteuerempfänger hat er nicht. Welche Regelung und welcher Schutz auf Anlagenebene nötig sind, legt der Netzbetreiber im Anschlussverfahren fest.

Sicherheit auf String-Ebene

Die intelligente Abschaltung auf String-Ebene (SSLD) trennt einen String innerhalb von Millisekunden, etwa bei Verpolung oder Rückstrom. Die DC-Steckverbinder werden auf ihre Temperatur überwacht. Dazu kommen DC-Lasttrennschalter, Verpolungsschutz, Stringfehler-, Isolations- und Fehlerstromüberwachung sowie Überspannungsableiter Typ II auf der DC- und der AC-Seite. Eine PID-Wiederherstellung ist zusammen mit dem Huawei Smart Array Controller (SACU) möglich.

Überwachung und Kommunikation

Der Wechselrichter kommuniziert über RS485 und über MBUS, also über die AC-Leitung selbst. Im Solarpark bindest du ihn über den Huawei SmartLogger an, eine Mobilfunkverbindung ist optional über den Smart Dongle-4G möglich. Vor Ort zeigen LEDs den Betriebszustand, eingerichtet wird per App über den USB-Anschluss. Nachts braucht das Gerät 4,8 W.

Für den Außeneinsatz gebaut

Das Gehäuse ist nach IP66 geschützt, der Betriebstemperaturbereich reicht von −25 bis +60 °C bei 0 bis 100 % relativer Luftfeuchte. Die Lüfter kühlen bedarfsgerecht und reinigen sich selbst, indem sie die Drehrichtung umkehren. Mit typisch 75 dB(A) gehört der Wechselrichter nicht in lärmempfindliche Bereiche: Huawei nennt mindestens 40 m Abstand zu Wohngebieten, Büros und Schulen.

Für wen eignet sich der Huawei SUN2000-330KTL-H1?

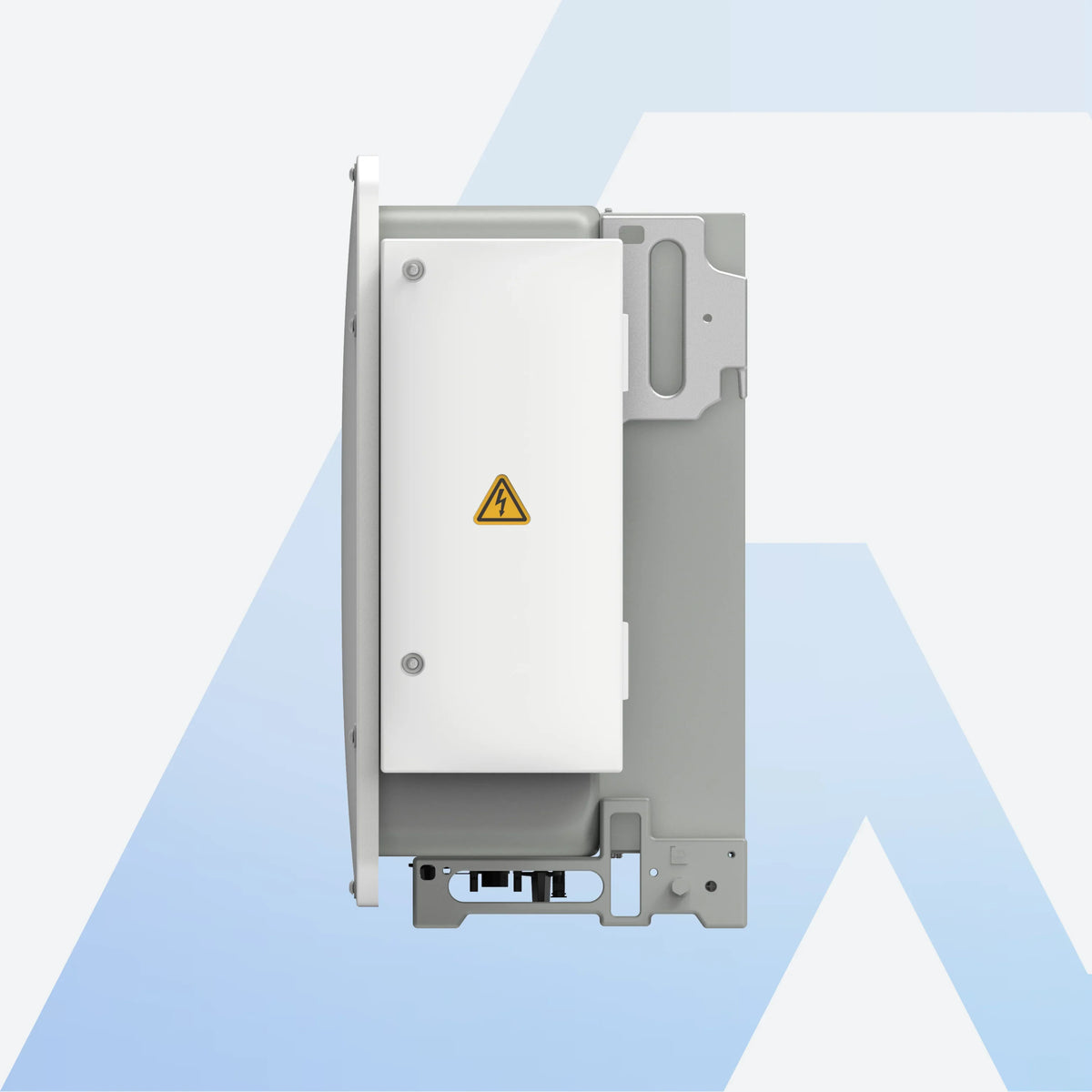

Für Solarparks und große Gewerbe- und Industrieanlagen, die über einen eigenen Transformator ins Mittelspannungsnetz einspeisen. Für Anlagen am 400-V-Niederspannungsnetz ist er nicht gedacht, dafür findest du passende Geräte in unserer Kollektion Huawei Wechselrichter. Mit 1.048 × 732 × 395 mm und bis zu 112 kg inklusive Montageplatte wird er laut Handbuch auf einem Gestell oder mit Rohrschellen an Pfosten montiert.

Lieferumfang

• 1× Huawei SUN2000-330KTL-H1 String-Wechselrichter
• Montagehalterung mit M12x40-Schraubensätzen
• PV-Steckverbinder Amphenol H4 mit Metallkontakten für die DC-Eingänge (Anzahl laut Packliste)

Nicht im Lieferumfang: Transformator, SmartLogger, Smart Dongle-4G, Smart Array Controller (SACU) und Rohrschellen für die Pfostenmontage.
