JA Solar JAM60D41 LB Solarmodul 500 W Bifazial Glas-Glas Full Black – Palette (36 Stück)

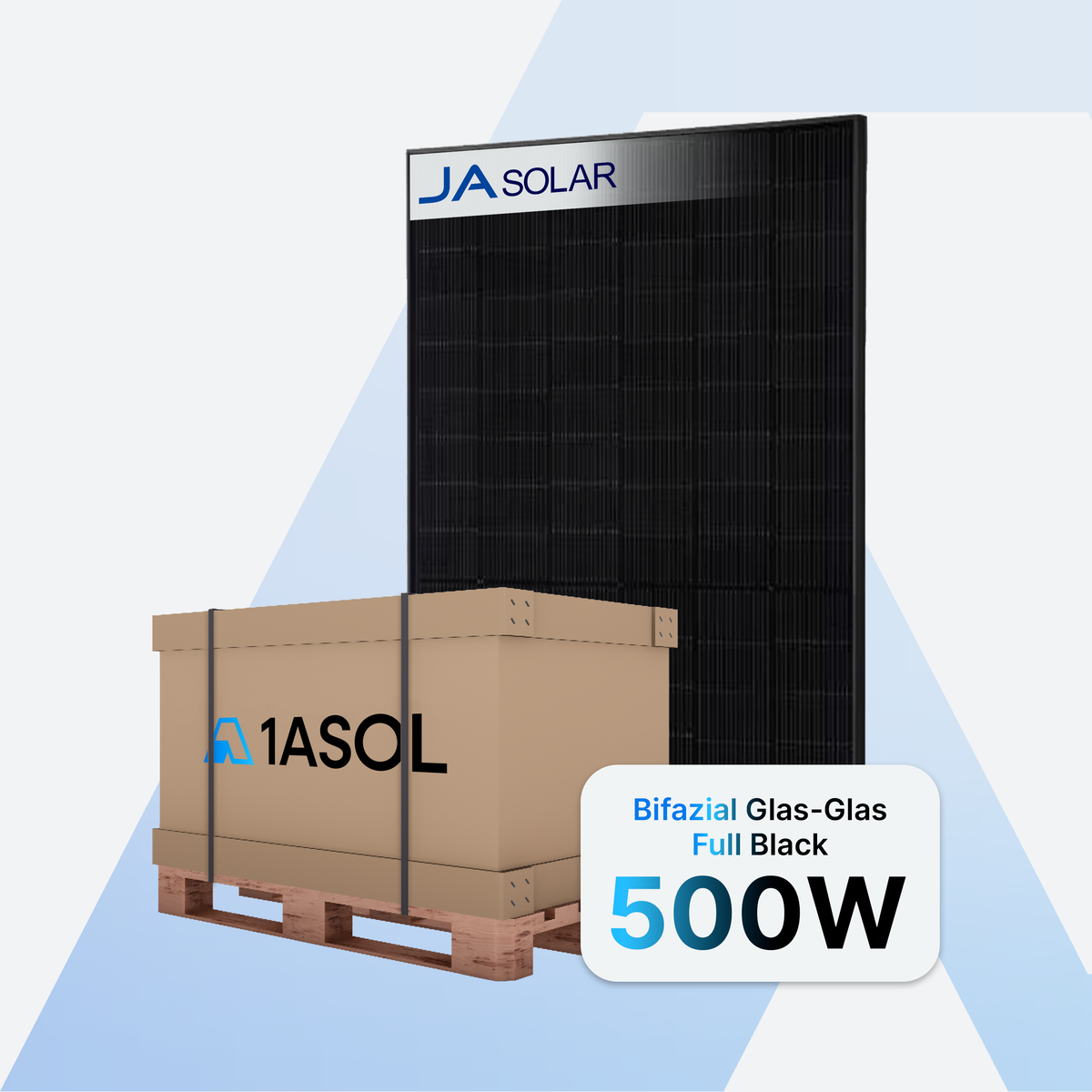

JA Solar JAM60D41 LB Solarmodul 500 W, Bifazial Glas-Glas Full Black, Palette mit 36 Stück

Das JAM60D41 LB aus der Serie DeepBlue 4.0 Pro ist das Full-Black-Modul von JA Solar im 120-Halbzellen-Format. Mit 1953 mal 1134 mm ist es etwas länger als die üblichen 108-Zellen-Module und holt daraus 500 Wp bei 22,6 Prozent Wirkungsgrad. Schwarzer Rahmen, schwarze Glasrückseite und n-Typ-Zellen ohne auffällige Leiterbahnen ergeben ein durchgehend dunkles Dachbild.

Du kaufst hier eine komplette Palette mit 36 Modulen, zusammen 18,0 kWp aus der Vorderseitenleistung. Gebaut ist das Modul als bifaziales Doppelglas mit 2,0 mm Glas vorne und hinten. Weitere Module des Herstellers findest du in unserer Kollektion JA Solar Solarmodule.

Deine Vorteile auf einen Blick:

• 500 Wp je Modul bei 22,6 Prozent Modulwirkungsgrad
• Full Black: schwarzer Rahmen und schwarze Glasrückseite für ein ruhiges Dachbild
• Bifazial mit 80 Prozent Bifazialität, laut Datenblatt bis 540 W mit Rückseitenlicht
• n-Typ Bycium+ Halbzellen mit 16 Busbars, 120 Stück in sechs mal 20 Anordnung
• Echtes Glas-Glas mit 2,0 plus 2,0 mm statt Glas und Kunststofffolie
• 25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie mit 87,4 Prozent Restleistung
• Temperaturkoeffizient von nur minus 0,29 Prozent je Grad Celsius

Die wichtigsten Funktionen im Überblick

Full Black ohne großen Leistungsverzicht

Full-Black-Module kosten meist ein paar Zehntelprozent Wirkungsgrad, weil die schwarze Rückseite weniger Licht zurück in die Zellen streut als eine weiße Folie. JA Solar gleicht das mit den n-Typ-Zellen der Generation Bycium+ aus: 16 Busbars, also 16 dünne Sammelleiter je Zelle statt der üblichen 9 bis 12, verkürzen die Wege des Stroms und senken die Widerstandsverluste, die Zellen selbst erreichen laut Hersteller bis zu 26 Prozent Wirkungsgrad. Auf Modulebene bleiben davon 22,6 Prozent bei 500 Wp. Die Halbzellenbauweise halbiert zusätzlich den Strom je Zellstrang, und bei Teilverschattung fällt nur eine Modulhälfte aus.

Bifazial trotz schwarzer Rückseite

Die Bifazialität liegt bei 80 Prozent plus minus 10 Prozent: Eine Zelle auf der Rückseite erzeugt bei gleicher Einstrahlung rund 80 Prozent dessen, was sie vorne erzeugen würde. Die Rückseite ist Glas mit einem schwarzen Raster zwischen den Zellen, deshalb nennt JA Solar bei 10 Prozent Rückseiteneinstrahlung 540 W und nicht die 550 W eines Moduls mit klarer Rückseite. Wie viel davon bei dir ankommt, hängt von der Montage ab: auf einem Schrägdach mit dunkler Unterlage fast nichts, auf heller Flachdachbahn, an einer Aufständerung oder am Carport einige Prozent. Rechne deine Anlage mit der Vorderseitenleistung, darauf bezieht sich auch die Leistungsgarantie.

120 Halbzellen im 1953-mm-Format

Das Modul arbeitet mit 120 Halbzellen in sechs Reihen mal 20 und ist damit rund 19 cm länger als das 108-Zellen-Standardformat. Die MPP-Spannung liegt bei 38,26 V bei 13,07 A, die Leerlaufspannung bei 45,00 V, der Kurzschlussstrom bei 14,05 A. Die höhere Modulspannung heißt für die Strangplanung: Du erreichst das MPP-Fenster deines Wechselrichters mit weniger Modulen pro Strang, musst aber bei Frost die Leerlaufspannung gegen die maximale Eingangsspannung prüfen. Das Modul ist für 1500 V DC Systemspannung zugelassen, die maximale Strangsicherung liegt bei 30 A.

Doppelglas und mechanische Belastbarkeit

Vorne und hinten sitzt 2,0 mm Glas. Glas altert nicht wie eine Kunststoffrückseite, nimmt keine Feuchtigkeit auf und schützt die Zellen vor Mikrorissen. Das Modul ist auf 5.400 Pa Druck von vorne und 2.400 Pa Sog von hinten geprüft. Wichtig für die Planung: Das sind Prüflasten, die zulässige Auslegungslast rechnet dein Installateur daraus mit Sicherheitsfaktor und abhängig von der Klemmposition. Der Brandschutz ist mit UL Type 29 und Klasse C klassifiziert, der Betriebsbereich reicht von minus 40 bis plus 85 Grad Celsius.

Temperaturverhalten

Der Temperaturkoeffizient der Leistung beträgt minus 0,29 Prozent je Grad Celsius. Ein Temperaturkoeffizient beschreibt, wie viel Leistung ein Modul verliert, wenn es sich in der Sonne erwärmt. Bei 65 Grad Zelltemperatur, also 40 Grad über den Normbedingungen, liegt die Leistung rund 11,6 Prozent unter dem Datenblattwert. Ältere p-Typ-Module mit minus 0,35 Prozent verlieren unter denselben Bedingungen 14 Prozent. Die NOCT, die typische Zelltemperatur bei 20 Grad Umgebung und 800 W je Quadratmeter, liegt bei 45 plus minus 2 Grad.

Degradation und Garantie

Im ersten Jahr verliert das Modul laut JA Solar höchstens 1 Prozent Leistung, danach höchstens 0,4 Prozent pro Jahr. Nach 30 Jahren sind das noch 87,4 Prozent der Nennleistung, abgesichert über die lineare Leistungsgarantie des Herstellers. Dazu kommt für die Black-Module-Serie JAM60D41 LB eine Produktgarantie von 25 Jahren. Die Garantieerklärung findest du bei den Downloads. 1ASOL gibt keine eigene Garantie, bei der Abwicklung mit dem Hersteller unterstützen wir dich.

Anschluss und Verkabelung

Die Anschlussdose ist nach IP68 geschützt und enthält drei Bypass-Dioden. Ab Werk sind Steckverbinder vom Typ QC4.10-351 beziehungsweise MC4-EVO2A montiert, die Leitungen sind in der Querformat-Ausführung je 1.200 mm lang. Die Schutzklasse ist II. Das Modul ist nach IEC 61215 und IEC 61730 geprüft, das TÜV-SÜD-Zertifikat und der EMV-Konformitätsnachweis von Intertek liegen bei den Downloads.

Für wen eignet sich das JA Solar JAM60D41 LB 500 W?

Das Modul ist für Dächer gemacht, auf denen das Erscheinungsbild zählt: Einfamilienhaus, Reihenhaus, Anbau oder Carport mit Sichtbezug. Die 500 Wp bringen auf einem normalen Hausdach mit 20 Modulen 10 kWp zusammen, und der schwarze Rahmen mit schwarzer Rückseite fällt auf dunklen Ziegeln kaum auf. Prüfe vor dem Kauf, ob das 1953-mm-Format auf deine Dachfläche passt, auf kleinteiligen Dächern mit Gauben sind 1762-mm-Module manchmal die bessere Wahl. Eine Palette mit 18,0 kWp reicht für ein großes Hausdach oder für zwei kleinere Projekte.

Lieferumfang

• 36 Solarmodule JA Solar JAM60D41-500/LB mit je 500 Wp
• Anlieferung als komplette Herstellerpalette, ungeteilt, per Spedition frei Bordsteinkante
• Werkseitig montierte Anschlussleitungen mit Steckverbindern
• Unterkonstruktion, Wechselrichter und Strangverkabelung sind nicht enthalten
