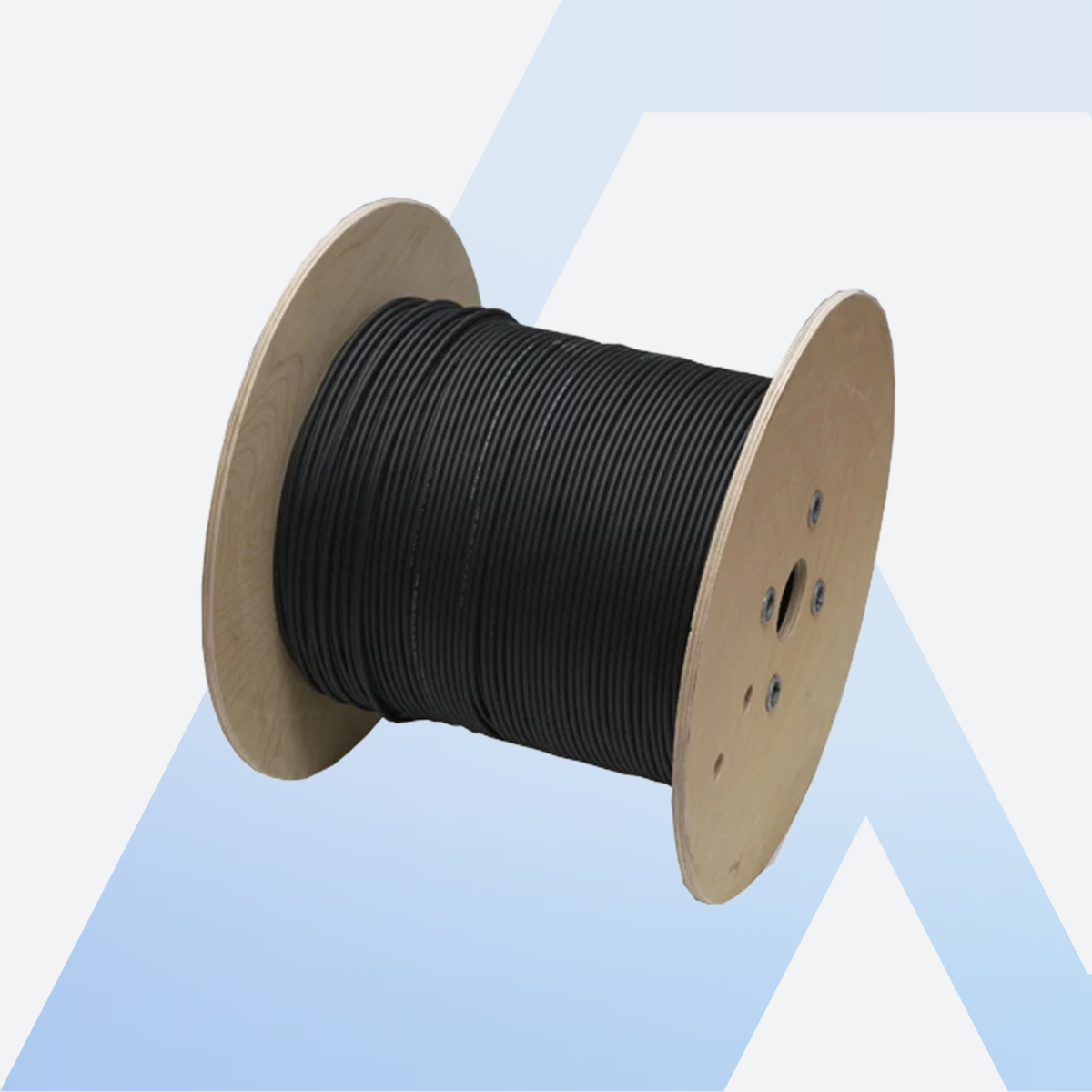

KBE Solar DB+ Solarkabel H1Z2Z2-K 10 mm² schwarz – 500 m Trommel

KBE Solar DB+ Solarkabel H1Z2Z2-K 10 mm² schwarz – 500 m Trommel

Das KBE Solar DB+ ist eine einadrige Gleichstromleitung für Photovoltaikanlagen, gefertigt in Deutschland. Mit 10 mm² Leiterquerschnitt ist es für lange Wege und hohe Strangströme gemacht, und es darf ausdrücklich direkt im Erdreich verlegt werden. Weitere passende Komponenten findest du in unserer Kollektion Solar Zubehör.

Die Typbezeichnung H1Z2Z2-K beschreibt die Bauart: eine einadrige Gleichstromleitung mit vernetzter, halogenfreier Isolierung und ebensolchem Mantel. Das K am Ende steht für einen feindrähtigen Leiter. Bei diesem Kabel besteht er aus 80 verzinnten Kupferdrähten mit je 0,41 mm Durchmesser statt aus einem massiven Draht, was es trotz des großen Querschnitts biegsam hält.

Deine Vorteile auf einen Blick

• 10 mm² Querschnitt für lange Leitungswege und Hochstrommodule
• 500 m auf einer Trommel, das komplette Gebinde aus einer Fertigungscharge
• Zertifiziert nach EN 50618, IEC 62930 und 2 PfG 1169/10.19
• 1.500 V DC Nennspannung, maximal 1.800 V DC
• Ausdrücklich für die Verlegung im Erdreich freigegeben, zusätzlich nach UL 854 geprüft
• Verzinnte Kupferlitze, halogenfrei, Brandklasse Dca-s2, d2, a1
• Made in Germany, 5 Jahre Produktgarantie von KBE

Die wichtigsten Funktionen im Überblick

Warum 10 mm²

Der größere Querschnitt senkt den Leitungswiderstand und damit den Spannungsfall zwischen Modul und Wechselrichter. Mit maximal 1,95 Milliohm pro Meter liegt der Leiterwiderstand deutlich unter dem eines 6-mm²-Kabels. Das zahlt sich überall dort aus, wo lange Wege zusammenkommen: Freiflächen, Carports, Hallendächer mit weit entferntem Technikraum. Auch moderne Module mit Kurzschlussströmen jenseits von 15 A profitieren davon.

DB+ heißt erdverlegbar

DB steht für Direct Burial. KBE gibt die Leitung ausdrücklich für die Verlegung in trockenen und feuchten Räumen, unter der Erde und im Freien unter direkter Sonneneinstrahlung frei, zusätzlich geprüft nach UL 854. Ein Schutzrohr im Erdreich bleibt trotzdem sinnvoll, weil es gegen Spatenstiche schützt und einen späteren Austausch ohne neuen Graben ermöglicht. Prüfe vor der Verlegung die örtlichen Vorgaben und die Anforderungen deines Netzbetreibers.

Verzinnte Kupferlitze

Die 80 Einzeldrähte sind verzinnt. Die Zinnschicht schützt das Kupfer gegen Oxidation, was den Übergangswiderstand an Klemm- und Crimpstellen über die Jahre stabil hält. Gerade bei einer Anlage, die 25 Jahre im Freien steht, ist das ein realer Vorteil gegenüber blankem Kupfer.

Temperatur und Alterung

Die zulässige Leitertemperatur liegt bei 120 °C im Dauerbetrieb, im Kurzschlussfall bis 250 °C für maximal 5 Sekunden. Die Umgebungstemperatur darf zwischen −40 und +90 °C liegen, verlegt werden sollte ab −25 °C. Die 120 °C beziehen sich auf den Leiter, nicht auf die Umgebungsluft, und sind nach EN 60216-1 über 20.000 Stunden nachgewiesen. KBE gibt für die Leitung eine Lebensdauer von 25 Jahren an.

Brandverhalten und Halogenfreiheit

Nach der EU-Bauproduktenverordnung ist das Kabel in die Klasse Dca-s2, d2, a1 eingestuft. Dca beschreibt eine begrenzte Wärmefreisetzung und Flammenausbreitung und ist die für PV-Leitungen übliche Klasse. Die Zusätze stehen für Rauchentwicklung (s2), brennendes Abtropfen (d2) und Azidität (a1, die beste Stufe). Halogenfrei bedeutet, dass im Brandfall keine korrosiven halogenhaltigen Gase entstehen.

Made in Germany

KBE fertigt in Deutschland unter einer vom TÜV Rheinland zertifizierten Produktionskontrolle, Zertifikat R60147048. Das Ursprungsland ist Deutschland, die Warennummer lautet 8544 6010.

Empfehlung für den Anschluss

Achte bei 10 mm² besonders auf die Steckverbinder. Viele gängige PV-Stecker sind nur bis 6 mm² ausgelegt, für 10 mm² brauchst du Kontakte und Dichteinsätze, die ausdrücklich dafür freigegeben sind. Stecker und Kontakte sollten immer vom selben Hersteller stammen. Für Klemmanschlüsse empfehlen wir Aderendhülsen, damit unter der Klemmschraube kein Einzeldraht ausweicht.

Für wen eignet sich diese Trommel?

Für Installationsbetriebe und größere Projekte: Freiflächenanlagen, Gewerbe- und Hallendächer, landwirtschaftliche Gebäude und Carports, also überall dort, wo zwischen Generator und Wechselrichter viele Meter liegen. Für eine normale Aufdachanlage am Einfamilienhaus ist 10 mm² in der Regel überdimensioniert, dort fährst du mit 6 mm² günstiger und montierst leichter.

Lieferumfang

• 1× Kabeltrommel KBE Solar DB+ H1Z2Z2-K 10 mm² in Schwarz mit 500 m Länge

Steckverbinder, Aderendhülsen und Erdungsklemmen sind nicht im Lieferumfang enthalten.
