PV-Anlage 13,16 kWp mit 12,8 kWh Speicher: Kostal Plenticore G3 Komplettset inkl. K2 Montageset, 28× Trina Solar 470 W

PV-Anlage mit 13,16 kWp und 12,8 kWh Speicher: Kostal Komplettset für dein Dach

Mit diesem Komplettset bekommst du eine ganze Photovoltaikanlage in einer Bestellung: 28 Solarmodule von Trina Solar mit zusammen 13,16 kWp (Kilowatt Peak, die Nennleistung der Module), den Hybrid-Wechselrichter Kostal Plenticore M G3, einen Batteriespeicher mit 12,8 kWh, den Energiezähler Kostal KEM-C und das komplette K2 Montageset für ein Ziegeldach. Ein Projekt, ein Paket, eine Bestellung: Die Teile sind aufeinander abgestimmt, du musst nichts einzeln zusammensuchen.

Inklusive Montagematerial vom Dachhaken bis zum Stecker: Schienen, Klemmen, Schrauben, 100 m Solarkabel und 10 Steckerpaare sind dabei. Die Montage selbst ist nicht enthalten, für den Anschluss brauchst du einen Elektriker. Weitere Größen findest du in unserer Übersicht PV Komplettsets mit Speicher.

Für welches Dach ist dieses Set ausgelegt?

Das Montagematerial ist für ein geneigtes Ziegeldach mit einer Lage Module berechnet: 3 Reihen mit 10, 10 und 8 Modulen, hochkant. Hochkant heißt: Die lange Seite jedes Moduls zeigt vom First zur Dachrinne. Die Module selbst brauchen eine Fläche von rund 11,3 × 5,3 m. Dazu kommen schmale Fugen zwischen den Modulen und der Abstand zum Dachrand laut Montageanleitung. K2 nennt für das System Dachneigungen von 5 bis 75 Grad.

Dein Dach sieht anders aus, zum Beispiel zwei Dachhälften, Module quer oder ein Blech- oder Flachdach? Dann stimmen die Mengen an Dachhaken und Schienen eventuell nicht. Ruf uns vor der Bestellung an: 05231 5681430 (9 bis 16 Uhr). Statik sowie Wind- und Schneelast prüft dein Installateur vor Ort.

Deine Vorteile auf einen Blick:

• Alles in einer Bestellung: Module, Wechselrichter, Speicher, Energiezähler und Montagematerial
• 13,16 kWp aus 28 Modulen mit je 470 W und 23,5 % Wirkungsgrad
• 12,8 kWh nutzbarer Speicher
• Wechselrichter vom deutschen Hersteller Kostal aus Hagen
• Speicher später erweiterbar bis 28,8 kWh
• K2 Montageset für 3 Reihen mit 10, 10 und 8 Modulen, hochkant

Die Komponenten im Überblick

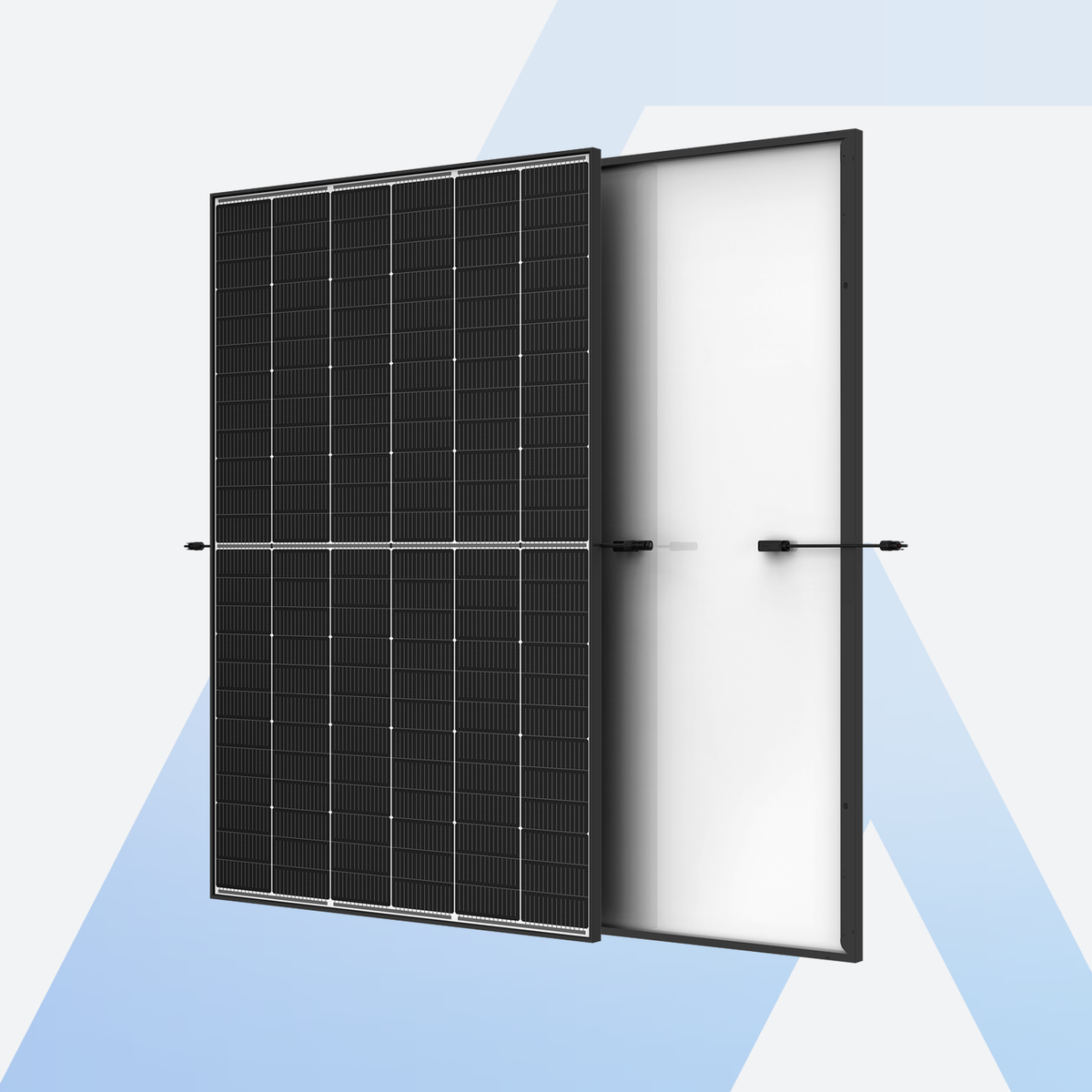

28 Solarmodule Trina Solar Vertex S+ TSM-470NEG9R.28 mit 470 W

Die Module wandeln Sonnenlicht in Strom um, jedes mit 470 W Nennleistung, zusammen 13,16 kWp. Vorder- und Rückseite sind aus Glas (Glas-Glas-Modul), der Rahmen ist schwarz. Trina Solar gibt 25 Jahre Produktgarantie und 30 Jahre Leistungsgarantie: Nach 30 Jahren sollen laut Datenblatt noch 87,4 % der Leistung da sein.

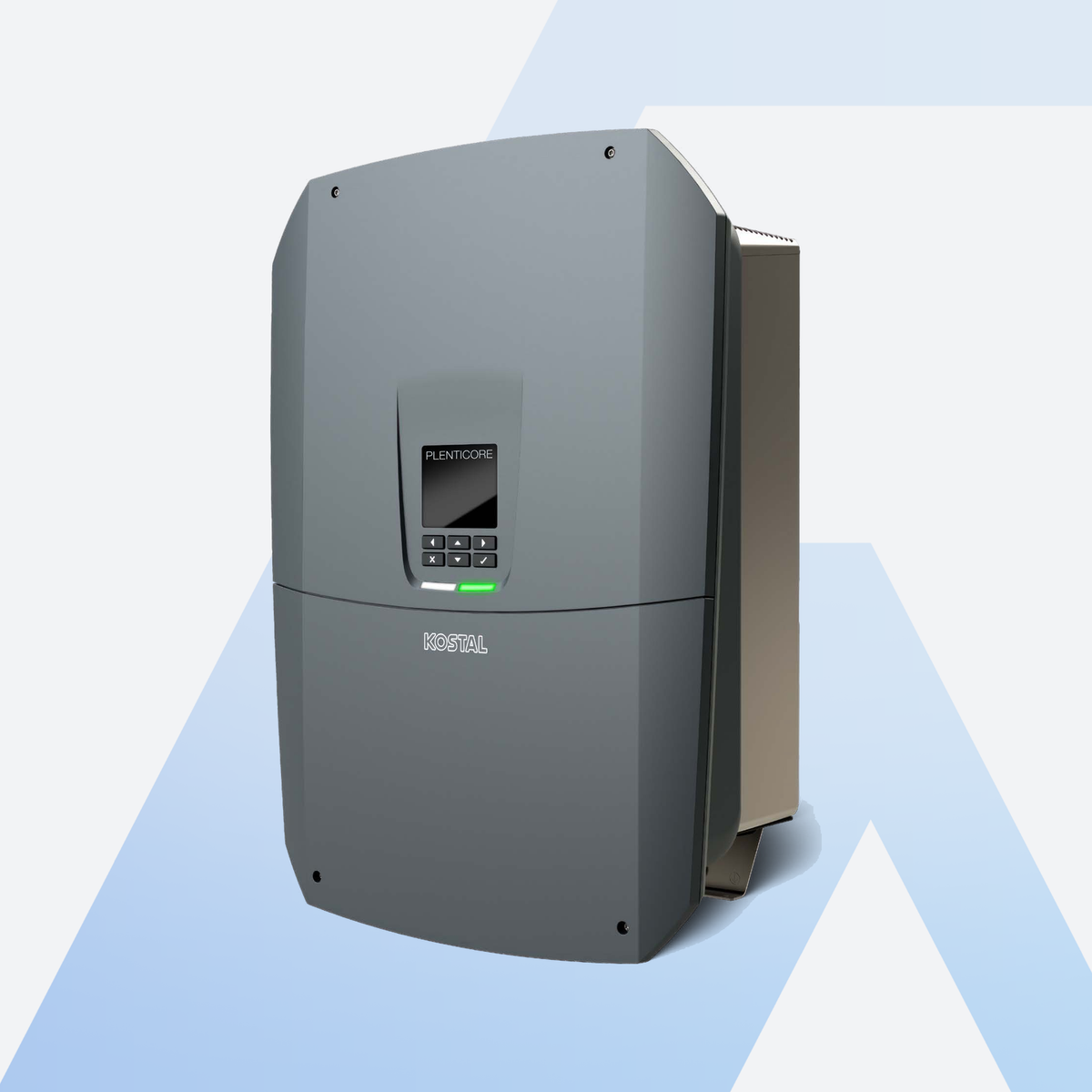

Hybrid-Wechselrichter Kostal Plenticore M G3

Der Wechselrichter macht aus dem Gleichstrom der Module Wechselstrom für dein Haus und steuert das Laden und Entladen des Speichers, darum heißt er Hybrid-Wechselrichter. Er hat eine Leistung von 8,5 kW, laut Kostal lässt sich der Plenticore M G3 auf 10 und 12,5 kW erweitern. Hersteller ist die KOSTAL Industrie Elektrik GmbH in Hagen. Kostal gibt 5 Jahre Garantie, nach Registrierung im KOSTAL Solar Portal 10 Jahre.

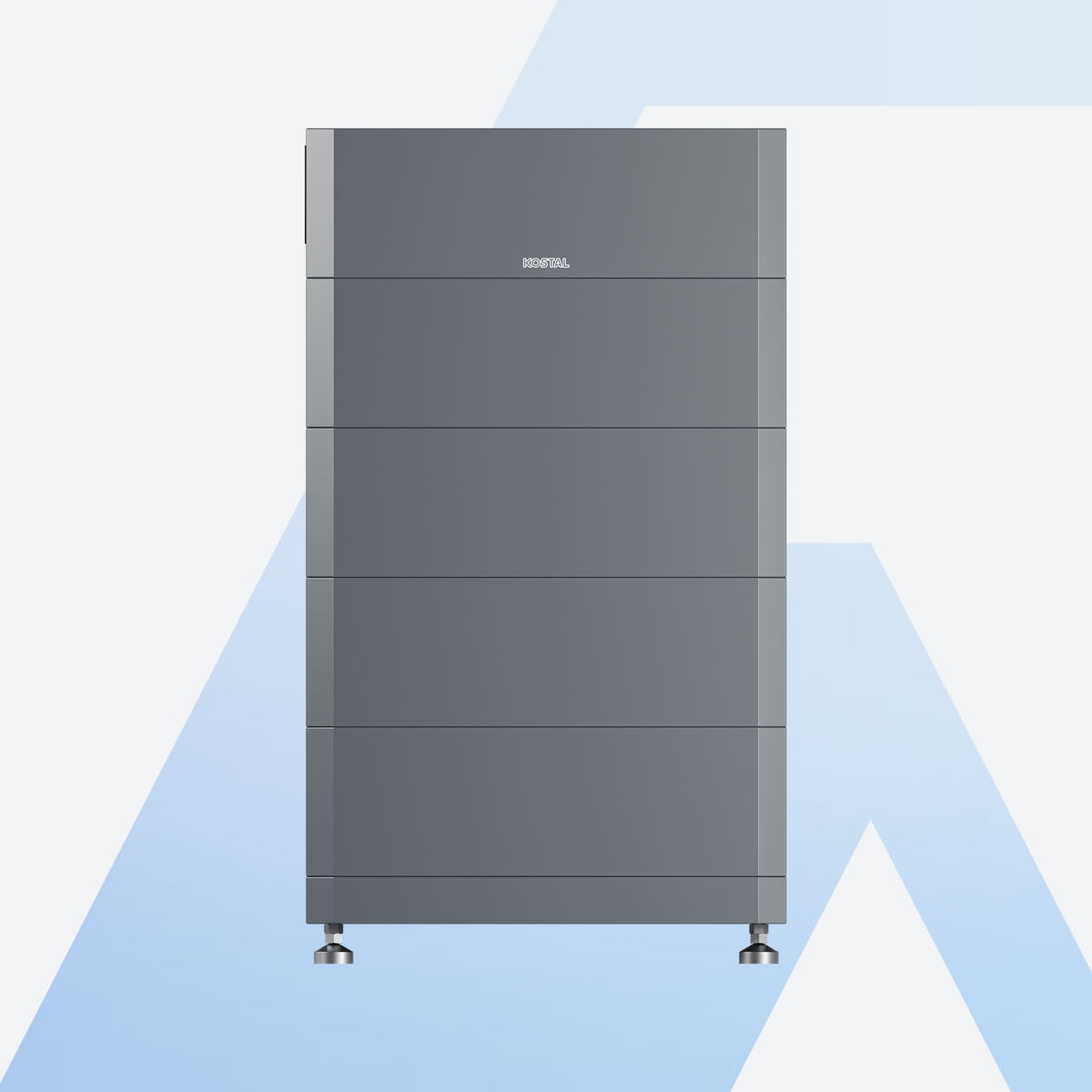

Batteriespeicher Kostal HELIVOR HV mit 12,8 kWh

Der Speicher hebt Solarstrom, den du tagsüber nicht brauchst, für den Abend und die Nacht auf. Er besteht aus 4 gestapelten Modulen mit je 3,2 kWh auf einem Sockel mit Batteriemanagement (BMS, es überwacht Laden und Entladen). Laut Kostal lässt er sich auf bis zu 9 Module mit zusammen 28,8 kWh erweitern. Gefertigt wird der HELIVOR von ZYC Energy, Garantie (10 Jahre) und Service übernimmt Kostal.

Energiezähler Kostal KEM-C und PLENTICOIN-Karten

Der Energiezähler kommt in den Zählerschrank und misst den Strom am Hausanschluss. Seine Messwerte gehen an den Wechselrichter, der danach den Speicher lädt und entlädt. Dazu liegen 5 PLENTICOIN-Karten bei: Damit schaltet dein Installateur Funktionen im Wechselrichter frei, die Speicherfunktion braucht laut Kostal 3 PLENTICOINs.

K2 Montageset für 28 Module auf Ziegeldach

Alles für 28 Module auf dem Ziegeldach, vom Dachhaken bis zur Klemme: Die Dachhaken tragen die Schienen, auf den Schienen werden die Module festgeklemmt. Welche Teile in welcher Menge dabei sind, steht im Lieferumfang. K2 gibt 12 Jahre Garantie, 20 Jahre, wenn die Anlage in K2 Base geplant und in der K2 Docu App dokumentiert ist.

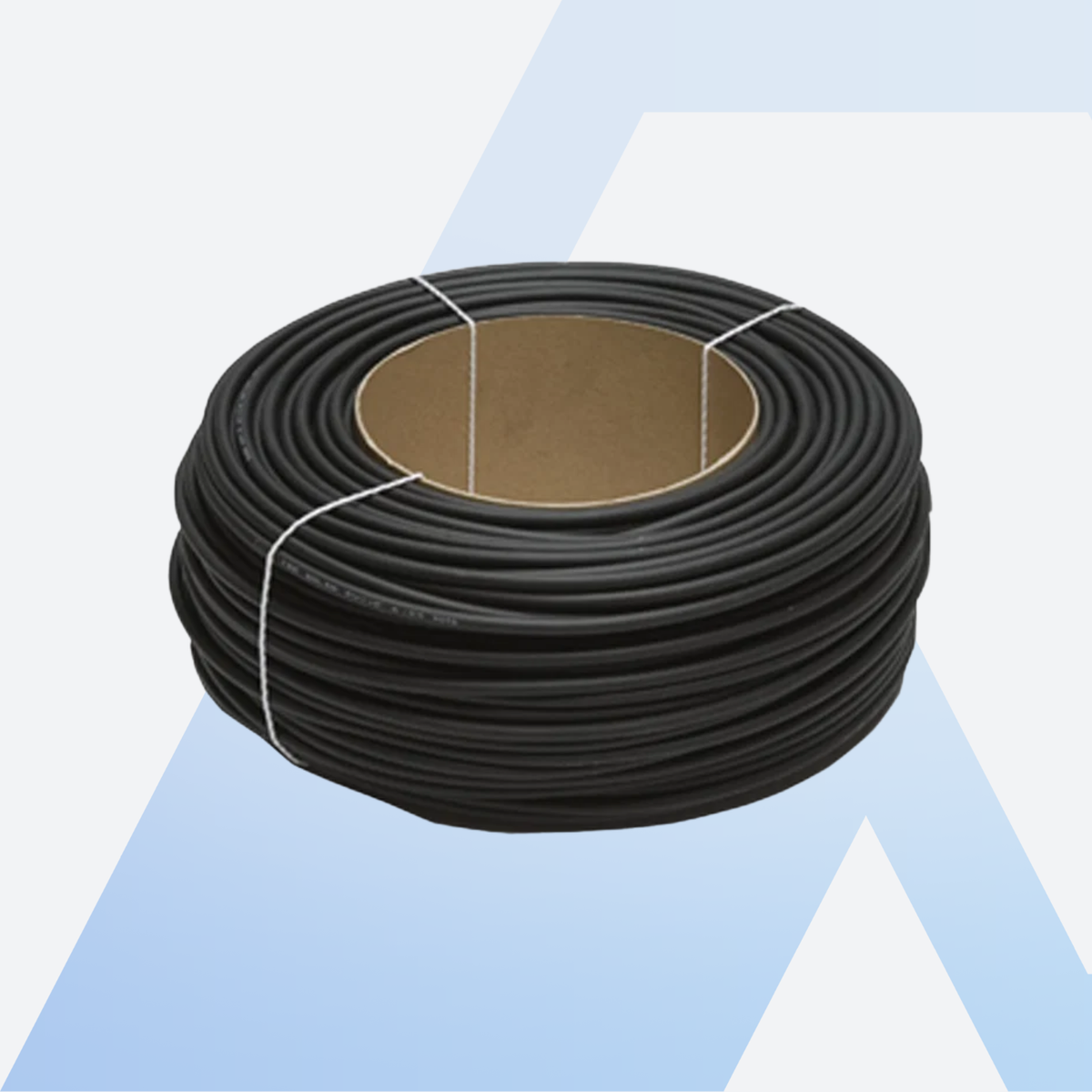

Solarkabel und Stecker

100 m Solarkabel KBE Solar DB+ mit 6 mm² und 10 Paar Stäubli MC4-Evo 2 Stecker verbinden die Module mit dem Wechselrichter. Dazu kommen je 2 Abzweigstecker und Abzweigbuchsen, mit denen sich zwei Modulstränge parallel schalten lassen.

Für wen eignet sich dieses Komplettset?

Als Faustregel bringt 1 kWp Modulleistung in Deutschland etwa 1.000 kWh Strom im Jahr. Mit 13,16 kWp sind das rund 13.200 kWh, je nach Ausrichtung, Neigung und Verschattung mehr oder weniger. Zum Vergleich: Ein Haus mit 2 Personen verbraucht laut Stromspiegel für Deutschland 2025 im mittleren Bereich bis 2.900 kWh im Jahr, eines mit 4 Personen bis 4.000 kWh, wenn das Warmwasser nicht mit Strom erhitzt wird.

Die Anlage erzeugt also mehr, als ein durchschnittlicher Haushalt verbraucht. Den Überschuss speist du ins Netz ein. Für den Speicher gilt als Faustregel 1 kWh Kapazität je 1.000 kWh Jahresverbrauch, die 12,8 kWh passen damit zu rund 12.800 kWh Verbrauch im Jahr. Brauchst du mehr Strom als ein durchschnittlicher Haushalt, zum Beispiel für eine Wärmepumpe oder ein E-Auto, nutzt du Anlage und Speicher stärker selbst.

Was du außerdem brauchst

• Einen Fachbetrieb für die Montage auf dem Dach. Die Montage selbst ist nicht im Set enthalten.
• Einen Elektriker für den Anschluss von Wechselrichter, Speicher und Zähler. Das Kleinmaterial für den Speicheranschluss (Kabel, Kabelschuh, Netzwerkkabel) bringt dein Elektriker mit, die genaue Liste steht unten bei den häufigen Fragen.
• Für Ersatzstrom bei Netzausfall: einen KOSTAL BackUp Switch oder eine automatische Backup-Box. Beides ist nicht im Set.
• Für die PLENTICOIN-Karten: dein Installateur löst sie im KOSTAL Solar Webshop ein.
• Vor der Montage prüft dein Installateur Statik, Wind- und Schneelast vor Ort.

Lieferumfang

• 28× Trina Solar Vertex S+ TSM-470NEG9R.28 Solarmodul 470 W
• 1× Kostal Plenticore M G3 Hybrid-Wechselrichter
• 1× Kostal HELIVOR HV Batteriemanagementsystem (BMS) mit Sockel
• 4× Kostal HELIVOR HV Batteriemodul 3,2 kWh
• 1× Kostal KEM-C Energiezähler (KOSTAL Energy Meter Serie C)
• 5× Kostal PLENTICOIN-Karte
• 90× K2 SingleHook 4S Dachhaken
• 20× K2 SingleRail 36 Montageschiene 3,65 m
• 20× K2 Schienenverbinder SingleRail 36/50
• 60× K2 Mittelklemme 25 bis 40 mm, schwarz
• 20× K2 Endklemme 25 bis 40 mm, schwarz
• 200× K2 Tellerkopf-Holzbauschraube 8 × 100 mm
• 100× K2 Cable Manager (Kabelbinder mit Clip für den Modulrahmen)
• 20× K2 Abdeckkappe für SingleRail 36
• 10× K2 Blitzschutzklemme 8 mm
• 30× K2 TerraGrif QL (Potentialausgleich Schiene und Modulrahmen)
• 16× K2 BlackCover für SingleRail 36 (Abdeckung Schienenende)
• 1× KBE Solar DB+ Solarkabel H1Z2Z2-K 6 mm², schwarz, 100 m
• 10× Stäubli MC4-Evo 2 Kupplungsbuchse PV-KBT4-EVO 2A (+), 4 bis 6 mm²
• 10× Stäubli MC4-Evo 2 Kupplungsstecker PV-KST4-EVO 2A (-), 4 bis 6 mm²
• 2× Stäubli MC4-Evo 2 Abzweigbuchse AZB4-EVO2-UR
• 2× Stäubli MC4-Evo 2 Abzweigstecker AZS4-EVO2-UR

Zu Wechselrichter und Speicher gehört jeweils das Anschluss- und Montagezubehör des Herstellers laut Handbuch.
