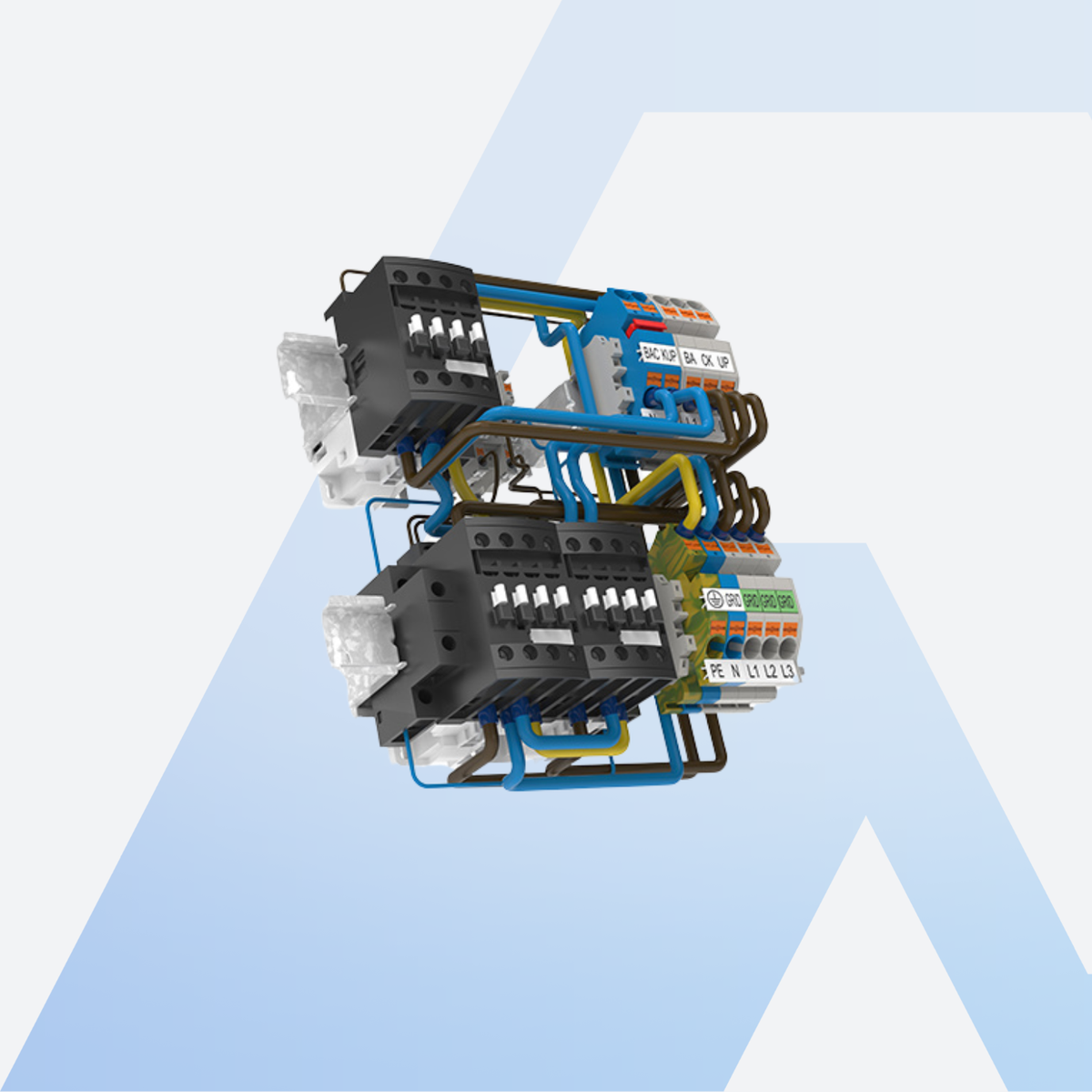

SMA Backup Lösung 63 A 4-polig für Sunny Tripower Hybrid X, Hutschienen-Kit

SMA Backup Lösung 63 A 4-polig – Ersatzstrom für das ganze Haus am Sunny Tripower Hybrid X

Die SMA Backup Lösung ist die automatische Umschaltvorrichtung zwischen Netzbetrieb und Inselbetrieb für den Sunny Tripower Hybrid X. Fällt das öffentliche Netz aus, trennt sie das Gebäude sicher ab und lässt den Wechselrichter die Versorgung übernehmen, mit bis zu 63 A Dauerstrom auf allen drei Phasen. Diese Variante trennt 4-polig, also auch den Neutralleiter, und ist damit zusätzlich für TT-Netze freigegeben. Geliefert wird sie als vorkonfiguriertes Hutschienen-Kit. Weitere Lösungen findest du in unserer Backup-Box-Kollektion.

Deine Vorteile auf einen Blick

• 63 A Dauerstrom für alle Verbraucher im Haus, nicht nur für einen Notstromkreis
• 4-polige Trennung der Phasenleiter L1, L2, L3 und des Neutralleiters
• Freigegeben für TT, TN-S und TN-C-S
• 0 W Eigenverbrauch im Netzparallelbetrieb, 4 W im Ersatzstrombetrieb
• Nur 2,5 kg bei 249 × 250 × 110 mm auf der Hutschiene
• Push-In-Anschlussklemmen für schnelle Verdrahtung
• Black-Start-Fähigkeit und konfigurierbare Backup-Reserve

Die wichtigsten Funktionen im Überblick

Warum es ohne Umschaltvorrichtung nicht geht

Ein Hybrid-Wechselrichter darf bei Netzausfall nur dann weiter Strom liefern, wenn das Gebäude zuverlässig vom öffentlichen Netz getrennt ist. Sonst könnte er in ein abgeschaltetes Netz zurückspeisen und Monteure gefährden. Die Backup Lösung erkennt den Netzausfall, trennt automatisch und schaltet die Hausverteilung auf den Wechselrichter um. Kehrt das Netz zurück, synchronisiert sie und schaltet zurück. Die Umschaltzeiten sind in beide Richtungen von 1 s bis 600 s einstellbar, ab Werk stehen sie auf 5 s.

3-polig oder 4-polig: was diese Variante ausmacht

Diese Ausführung schaltet neben den drei Außenleitern auch den Neutralleiter, wahlweise vorauseilend oder zeitgleich. Das ist die Voraussetzung dafür, dass im Inselbetrieb ein eigener Sternpunkt gebildet werden kann, und genau deshalb ist nur diese Variante auch für TT-Netze zugelassen. In TN-S- und TN-C-S-Netzen funktioniert sie ebenso. Welche Netzform bei dir vorliegt, sagt dir dein Elektrofachbetrieb oder der Netzbetreiber. Wenn du es nicht sicher weißt, ist die 4-polige Variante die flexiblere Wahl.

Kein Eigenverbrauch im Normalbetrieb

Im Netzparallelbetrieb, also an 364 von 365 Tagen, zieht die Backup Lösung 0 W. Erst im Ersatzstrombetrieb braucht sie 4 W. Ein Gerät, das rund um die Uhr in der Verteilung hängt und trotzdem nichts kostet.

Flexibel in Neu- und Bestandsanlagen

Das Kit ist für die Hutschiene vorkonfiguriert und wiegt nur 2,5 kg bei 249 × 250 × 110 mm. Es passt damit in bestehende Unterverteilungen und muss nicht als separates Wandgerät gesetzt werden. Die Push-In-Anschlussklemmen sparen beim Verdrahten Zeit. Die Schutzart beträgt IP20, der Einbauort ist also ein Innenraum, der zulässige Temperaturbereich reicht von −10 °C bis +30 °C.

Bis zu drei Wechselrichter parallel

Für höheren Leistungsbedarf lassen sich bis zu drei Sunny Tripower Hybrid X parallel betreiben. Kompatibel sind die Typen STPH5-60 bis STPH15-60 sowie STPH20-70 bis STPH30-70. Die Black-Start-Fähigkeit sorgt dafür, dass das System auch bei länger andauerndem Netzausfall aus dem Stillstand wieder anläuft, und über die konfigurierbare Backup-Reserve legst du fest, wie viel Speicherkapazität für den Ernstfall zurückgehalten wird.

Wichtig vor dem Kauf

Die Backup Lösung funktioniert ausschließlich mit dem Sunny Tripower Hybrid X, nicht mit anderen Wechselrichtern. Netzseitig empfiehlt der Hersteller eine Vorsicherung von 50 A. Installation und Anschluss gehören in die Hand eines Elektrofachbetriebs. Die Herstellergarantie beträgt 2 Jahre.

Lieferumfang

• 1 × SMA Backup Lösung 63 A, 4-polig, als Hutschienen-Kit (BU-STPH-4P63K)
