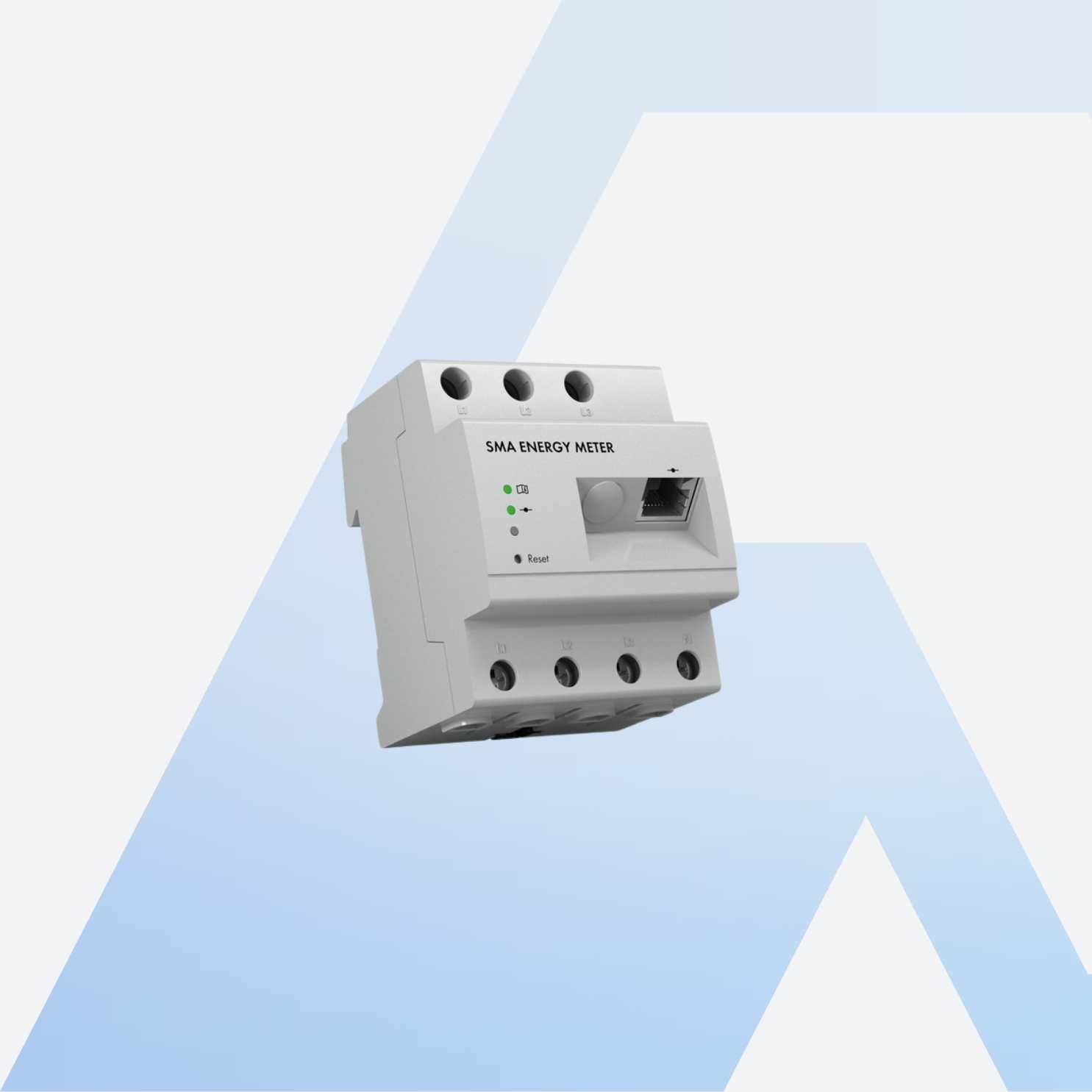

SMA Energy Meter-20 Energiezähler 3-phasig mit Speedwire

SMA Energy Meter-20 – die bidirektionale Messlösung für dein SMA System

Der SMA Energy Meter-20 (EMETER-20) ist ein dreiphasiger Energiezähler, der Bezug und Einspeisung getrennt erfasst und die Messwerte per Speedwire über dein Netzwerk an die SMA Geräte im Haus schickt. Er ist die Datengrundlage für Eigenverbrauchsoptimierung, Einspeisebegrenzung und Anlagenüberwachung und die klassische Ergänzung zum Sunny Home Manager. Weitere passende Geräte findest du in unserer Kollektion Smart Meter.

Der Clou am EMETER-20: Er misst bis 63 A je Phase direkt, du brauchst also im Einfamilienhaus keine Stromwandler. Montiert wird er auf der 35-mm-Hutschiene in der Unterverteilung, wo er 4 Teilungseinheiten belegt.

Deine Vorteile auf einen Blick:

• Direktmessung bis 63 A je Phase, im Normalfall ohne Stromwandler
• Bidirektional: Bezug und Einspeisung werden getrennt erfasst
• Speedwire über Ethernet, keine RS485-Leitung nötig
• Messzyklus bis hinunter zu 200 ms
• Messgenauigkeit ≤ 1 %, genauer als die Wandlervarianten EM-1CT und EM-3CT mit ≤ 2 %
• Kompakte 4 TE, 70 × 88 × 65 mm, nur 0,30 kg
• Geeignet für TN-, TT- und Delta-IT-Netze

Die wichtigsten Funktionen im Überblick

Direktmessung bis 63 A

Die Außenleiter gehen direkt durch den Zähler, Klemmenquerschnitt 10 bis 16 mm², Anzugsdrehmoment 2 Nm. Damit deckst du praktisch jeden üblichen Hausanschluss ohne zusätzliche Bauteile ab. Erst über 63 A kommen Stromwandler ins Spiel, dann mit 5 A Sekundärstrom, mindestens Genauigkeitsklasse 1 und maximal 3 m Leitungslänge zum Zähler.

Speedwire statt Datenkabel

Der Energy Meter hängt am Netzwerk und verteilt seine Messwerte per Multicast an alle SMA Geräte im selben lokalen Netz. Du brauchst also keine separate RS485-Leitung zwischen Zählerschrank und Wechselrichter. Wichtig für die Planung: Router und Switches müssen IGMP ab Version 2 beherrschen, sonst kommen die Multicast-Pakete nicht an. Als Kabel eignen sich geschirmte Typen wie SF/UTP, S/FTP oder S-STP.

Bidirektional und schnell

Bezug aus dem Netz und Einspeisung ins Netz werden getrennt erfasst, der Messzyklus liegt zwischen 1.000 ms und 200 ms. Diese Geschwindigkeit ist die Voraussetzung dafür, dass Regelungen wie eine Einspeisebegrenzung oder die Steuerung eines Speichers dem tatsächlichen Verbrauch zeitnah folgen können.

Messgenauigkeit ≤ 1 Prozent

Der EMETER-20 misst mit einer Abweichung von höchstens 1 %. Die beiden Wandlervarianten aus derselben Baureihe, EM-1CT63A-21 und EM-3CT63A-21, liegen bei ≤ 2 %. Wer direkt messen kann, bekommt hier also die genaueren Werte. Bitte beachte: Der Zähler ist nicht nach der EU-Messgeräterichtlinie zugelassen und darf nicht für Abrechnungszwecke verwendet werden.

Inbetriebnahme über den Browser

Nach dem Anschließen erreichst du die Benutzeroberfläche unter http://SMA[Seriennummer].local. Die Seriennummer steht auf dem Typenschild. Die voreingestellten Passwörter lauten 0000 für den Benutzer und 1111 für den Installateur und sollten sofort geändert werden. Zwei LEDs zeigen dir Gerätestatus und Kommunikation an.

Kompakt in der Unterverteilung

Mit 70 mm Breite belegt der Zähler 4 Teilungseinheiten auf der 35-mm-Hutschiene, bei 88 mm Höhe, 65 mm Tiefe und 0,30 kg Gewicht. Eingebaut wird er in der Unterverteilung auf der Verbraucherseite hinter dem Zähler des Netzbetreibers und mit maximal 63 A abgesichert.

Wichtiger Hinweis zu Einsatzbedingungen

Der Energy Meter-20 ist für Umgebungstemperaturen von −25 bis +40 °C freigegeben. Das ist etwas enger gefasst als bei manchen Wettbewerbszählern, in einem normalen Innenverteiler aber unkritisch. In schlecht belüfteten Schränken direkt neben Wechselrichtern oder Speichern lohnt ein kurzer Blick auf die tatsächliche Schranktemperatur. Der Anschluss ist ausschließlich einer Elektrofachkraft vorbehalten, die Schraubklemmen sind nach 6 bis 8 Wochen einmal nachzuziehen.

Für wen eignet sich der SMA Energy Meter-20?

Für alle, die eine SMA Anlage betreiben und eine schnelle, genaue Messung am Netzanschlusspunkt brauchen: klassisch im Einfamilienhaus mit Sunny Home Manager und SMA Wechselrichter, wo der Zähler die Basis für Eigenverbrauchsoptimierung und Verbrauchervisualisierung liefert. Ebenso passend, wenn zwischen Zählerschrank und Wechselrichter zwar ein Netzwerkanschluss, aber keine Datenleitung liegt. Liegt dein Anschluss über 63 A je Phase oder soll ohnehin über Wandler gemessen werden, sind die Varianten EM-1CT63A-21 beziehungsweise EM-3CT63A-21 die passendere Wahl.

Lieferumfang

• 1× SMA Energy Meter-20 (EMETER-20)
• 1× Installationsanleitung
• 1× Aufkleber mit den Registrierungsschlüsseln RID und PIC

Stromwandler sind nicht im Lieferumfang enthalten und werden nur bei Anschlüssen über 63 A benötigt.
