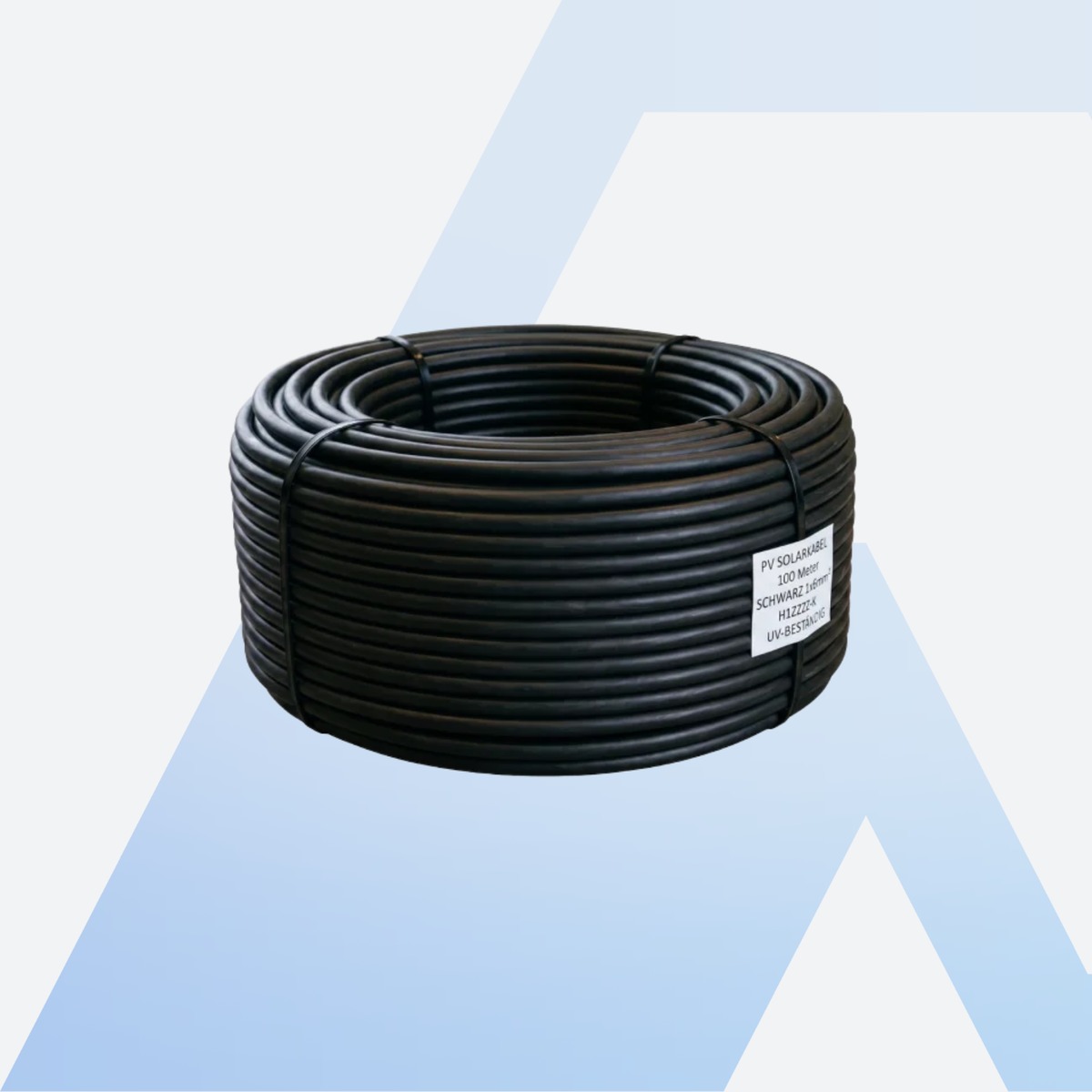

Solarkabel H1Z2Z2-K 6 mm² schwarz – 100 m Ring

Solarkabel H1Z2Z2-K 6 mm² schwarz – der 100-m-Ring für die DC-Seite deiner PV-Anlage

Dieses Solarkabel verbindet deine Module untereinander und führt den Gleichstrom vom Dach zum Wechselrichter. Es ist genau für diesen Zweck entwickelt, denn anders als ein normales Installationskabel liegt eine PV-Leitung über Jahrzehnte im Freien, auf heißen Dachflächen, unter dauernder UV-Strahlung und in Kontakt mit Regen und Schmutz. Weitere passende Komponenten findest du in unserer Kollektion Solar Zubehör.

Die Typbezeichnung H1Z2Z2-K beschreibt genau diese Bauart: eine einadrige Gleichstromleitung mit vernetzter, halogenfreier Isolierung und ebensolchem Mantel. Das K am Ende steht für einen feindrähtigen Leiter, der also aus vielen dünnen Kupferdrähten statt aus einem massiven Draht besteht. Das macht das Kabel biegsam und erleichtert die Verlegung zwischen Modulreihen und durch enge Dachdurchführungen erheblich.

Deine Vorteile auf einen Blick:

• Dreifach zertifiziert nach EN 50618, IEC 62930 und 2Pfg 1169/10.19 (PV 1500-K)
• Fertigung unter TÜV Rheinland zertifizierter Produktionskontrolle
• 1.500 V DC Nennspannung, maximal 1.800 V DC
• Beständig gegen UV-Strahlung, mechanische Beanspruchung, Säuren und Laugen
• Laut Herstellerangabe erdverlegbar
• Brandklasse Dca nach der EU-Bauproduktenverordnung
• Halogenfrei und einsetzbar von −40 bis +120 °C

Die wichtigsten Funktionen im Überblick

Dreifach zertifiziert

Das Kabel erfüllt gleich drei Regelwerke. EN 50618 ist die europäische Norm für Kabel in Photovoltaikanlagen, IEC 62930 die international geltende Entsprechung, und 2Pfg 1169/10.19 ist die Prüfgrundlage des TÜV Rheinland für PV-Leitungen bis 1.500 V. Diese Dreifachzertifizierung ist keine Marketingzahl, sondern der Nachweis, dass Isolierung, Mantel und Leiter die vorgeschriebenen Alterungs-, Ozon- und Feuchteprüfungen bestanden haben.

1.500 V DC Nennspannung

Die Nennspannung von 1.500 V DC gibt an, für welche Dauerspannung das Kabel ausgelegt ist, kurzzeitig sind bis zu 1.800 V DC zulässig. Das ist wichtig, weil die Leerlaufspannung eines Strangs bei Kälte deutlich über dem Datenblattwert der Module liegt. Mit 1.500 V hast du auch bei langen Strängen moderner Module reichlich Reserve.

Robust gegen alles, was auf dem Dach passiert

Der Mantel ist beständig gegen UV-Strahlung, mechanische Beanspruchung sowie Säuren und Laugen. Praktisch heißt das: Das Kabel wird durch Sonneneinstrahlung nicht spröde, es übersteht das Scheuern an Modulrahmen und Dachhaken, und es reagiert nicht auf sauren Regen oder Reinigungsmittel.

Erdverlegbar

Dank der Isolationsmaterialien ist das Kabel laut Hersteller für die Verlegung im Erdreich geeignet, etwa auf dem Weg von einer Freiflächen- oder Carportanlage zum Gebäude. Prüfe dabei bitte die örtlichen Vorgaben. Ein Schutzrohr ist in vielen Fällen sinnvoll, weil es das Kabel gegen Spatenstiche schützt und einen späteren Austausch ohne neuen Graben möglich macht.

Brandklasse Dca nach CPR

Die EU-Bauproduktenverordnung (CPR) stuft Kabel nach ihrem Brandverhalten ein. Dca ist die für PV-Leitungen übliche Klasse und beschreibt eine begrenzte Wärmefreisetzung und Flammenausbreitung. Wo gebäudeseitig höhere Klassen gefordert sind, gilt das in der Regel für fest verlegte Installationsleitungen im Gebäude, nicht für die DC-Strangleitung auf dem Dach.

Halogenfrei

Halogenfrei bedeutet, dass im Brandfall keine korrosiven, halogenhaltigen Gase entstehen. Das schont im Ernstfall die Gebäudesubstanz und die Elektronik in der Nähe und macht die Entsorgung am Ende der Lebensdauer unkomplizierter.

Von −40 bis +120 °C

Der weite Temperaturbereich deckt beides ab: Frost im Winter und die Hitze, die sich unter Modulen auf einem dunklen Dach im Hochsommer staut. Die Obergrenze bezieht sich auf die Temperatur am Leiter, nicht auf die Umgebungsluft.

Schwarz oder rot, was nehme ich wofür?

Technisch sind beide Farben identisch. In der Praxis hat sich durchgesetzt, den Minusleiter schwarz und den Plusleiter rot zu führen. Vorgeschrieben ist das nicht, es erleichtert aber Fehlersuche, Wartung und Abnahme deutlich, weil die Polarität auf einen Blick erkennbar ist. Die meisten Kunden bestellen deshalb beide Farben in gleicher Menge.

Empfehlung für den Anschluss

Beim Anschluss der Solar- und Erdungskabel empfehlen wir Aderendhülsen. Sie fassen die vielen dünnen Einzeldrähte des feindrähtigen Leiters zusammen, sodass unter der Klemmschraube kein Draht ausweicht und der Übergangswiderstand dauerhaft niedrig bleibt. Für die Erdung der Modulrahmen und der Unterkonstruktion sind passende Erdungsklemmen die richtige Wahl.

Für wen eignet sich der 100-m-Ring?

Für die typische Anlage auf dem Einfamilienhaus. 100 m in Schwarz decken dort in aller Regel den kompletten Minusleiter ab, also die Verbindungen im Modulfeld und die Strangleitung bis zum Wechselrichter. Wenn du mehrere Stränge, ein Gewerbedach oder lange Wege zwischen Modulfeld und Technikraum hast, ist der 500-m-Ring die passendere Gebindegröße. Plane beim Kauf lieber etwas Reserve ein, denn nachbestelltes Kabel kommt selten aus derselben Charge.

Lieferumfang

• 1× Ring Solarkabel H1Z2Z2-K 6 mm² in Schwarz mit 100 m Länge

Steckverbinder, Aderendhülsen und Erdungsklemmen sind nicht im Lieferumfang enthalten.
