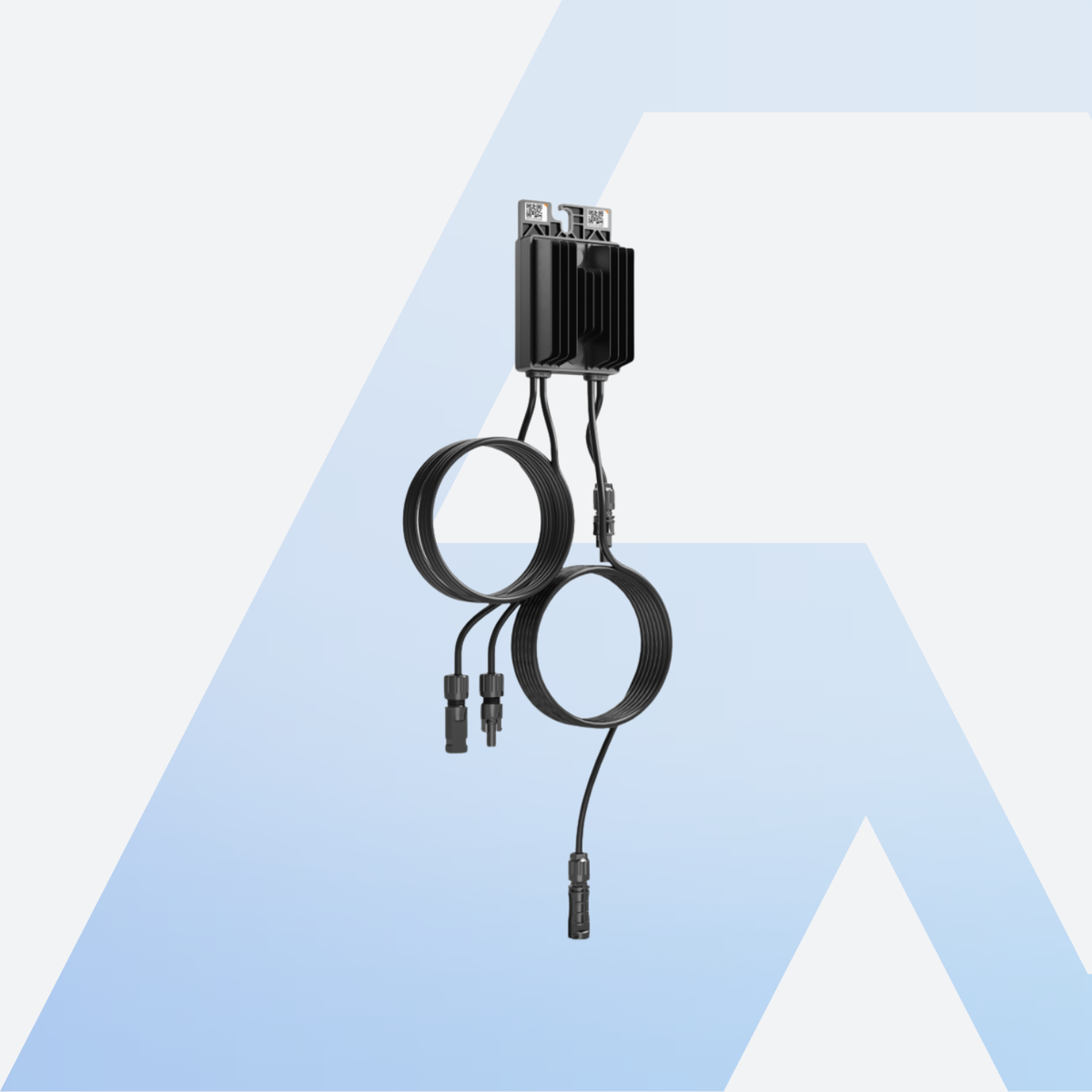

Sungrow SP1400D Leistungsoptimierer 1400 W für SG-CX-Wechselrichter

Sungrow SP1400D – Leistungsoptimierer mit 1.400 W für Verschattung und Modulabschaltung

Der Sungrow SP1400D sitzt unter dem einzelnen Solarmodul und regelt dessen Spannung und Strom getrennt vom Rest des Strings. Das hebt den Ertrag bei Teilverschattung und ermöglicht die Abschaltung auf Modulebene. Er ist für Module bis 1.400 W ausgelegt und arbeitet mit den Sungrow-Wechselrichtern der CX-Baureihe zusammen. Weiteres Zubehör findest du in unserer Optimierer-Kollektion.

Deine Vorteile auf einen Blick

• 1.400 W je Modul, auch für großformatige 182- und 210-mm-Module
• 99,5 % maximaler Wirkungsgrad, 99,0 % gewichtet
• Abschaltung auf Modulebene in 20 s im Wohnbereich, 30 s im Gewerbe
• 1 V Sicherheitsausgangsspannung je Optimierer im Auslegungsfall
• IP68 von −40 °C bis +85 °C bei nur 1,0 kg inklusive Kabel
• 4 bis 25 Optimierer je String

Die wichtigsten Funktionen im Überblick

Mehr Ertrag bei Teilverschattung

In einem klassischen String bestimmt das schwächste Modul den Strom aller anderen. Verschattet ein Kamin, eine Gaube oder ein Baum ein einziges Modul, zieht das den ganzen Strang herunter. Der SP1400D entkoppelt jedes Modul: Er wandelt dessen Arbeitspunkt so um, dass das Modul seine eigene maximale Leistung liefern kann, während der Stringstrom gleich bleibt. Auf zerklüfteten Dächern ist das der Unterschied zwischen einer Fläche, die sich rechnet, und einer, die man weggelassen hätte.

Abschaltung auf Modulebene

Ein PV-Generator steht unter Spannung, solange die Sonne scheint, auch wenn der Wechselrichter aus ist. Der SP1400D unterstützt die Schnellabschaltung auf Modulebene: Im Auslegungsfall fällt die Ausgangsspannung je Optimierer auf 1 V, im Wohnbereich innerhalb von 20 Sekunden, im Gewerbe innerhalb von 30 Sekunden. Auslösen lässt sich das über einen Taster am Wechselrichter, über dessen Digitaleingänge oder automatisch bei einem erkannten Störlichtbogen. Das macht die Arbeit auf dem Dach für Installateur und Feuerwehr deutlich sicherer.

Verlustarm genug, um sich zu rechnen

Jedes zusätzliche Bauteil im Strompfad kostet Ertrag. Mit 99,5 % maximalem und 99,0 % gewichtetem Wirkungsgrad fällt dieser Preis beim SP1400D sehr niedrig aus, deutlich niedriger als der Gewinn, den die Verschattungsentkopplung auf einem problematischen Dach bringt.

Robust und schnell montiert

Das Gehäuse ist nach IP68 dicht, der Betriebsbereich reicht von −40 °C bis +85 °C, die Höhenfreigabe bis 4.000 m. Mit 143 × 86 × 53 mm und 1,0 kg inklusive Kabel lässt sich der Optimierer am Modulrahmen einrasten oder verschrauben. Die Eingangskabel sind je 1,4 m lang, der Ausgang 0,2 m am Plus und 2,95 m am Minus. Gesteckt wird mit Stäubli MC4.

Kommunikation ohne zusätzliche Leitung

Die Daten jedes Optimierers laufen über Powerline (PLC) auf der vorhandenen DC-Leitung bis 450 m zum Wechselrichter. Du brauchst also keine separate Datenleitung auf dem Dach und siehst trotzdem jedes Modul einzeln in der Überwachung.

Wichtig vor dem Kauf

Der SP1400D ist nur für kompatible Sungrow-Wechselrichter freigegeben: SG25 bis SG50CX-P2, SG125CX-P2 und SG150CX. Mit Fremdwechselrichtern funktioniert er nicht. Je String sind 4 bis 25 Optimierer zulässig. Die maximale Stringleistung beträgt 18,4 kW an den Geräten der Reihe SG25 bis SG50CX-P2 und 19,5 kW an SG125CX-P2 und SG150CX. Eine teilweise Bestückung einzelner Module im String ist nicht vorgesehen, es müssen alle Module eines Strings einen Optimierer bekommen.

Lieferumfang

• 1 × Sungrow SP1400D Leistungsoptimierer mit vorkonfektionierten Kabeln
