BYD B-Box HV-BCU + Base (Controller HVB/HVS+/HVM+)
Auf Anfrage · Kostenloser Versand
€480,00
BYD B-Box HV-BCU + Base (Controller HVB/HVS+/HVM+)
Sebastian, Doris und 11.538 weitere Kunden haben bereits bei uns PV-Komponenten gekauft.
€480,00
inkl. 0 % MwSt. gemäß §12 Abs. 3 UStG · Kostenloser Versand
Nettopreis · zzgl. 19 % MwSt. · Kostenloser Versand
Bruttopreis: €571,20 inkl. 19 % MwSt.
Nicht vorrätig
Schnelle Lieferung
24/7 Kundensupport
Sichere Zahlung
Premium Qualität
Noch Fragen? Kundenberater Tom hilft gerne.

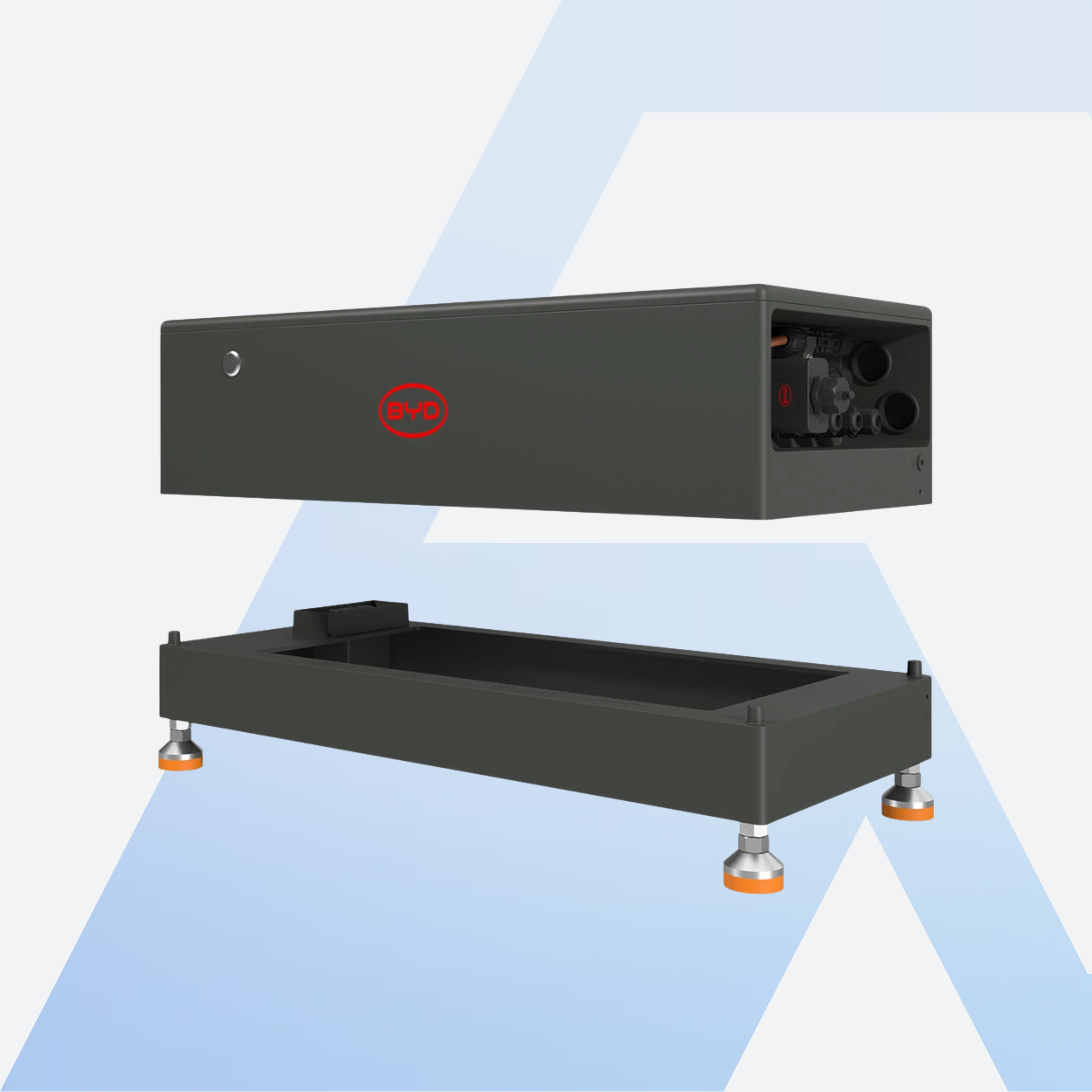

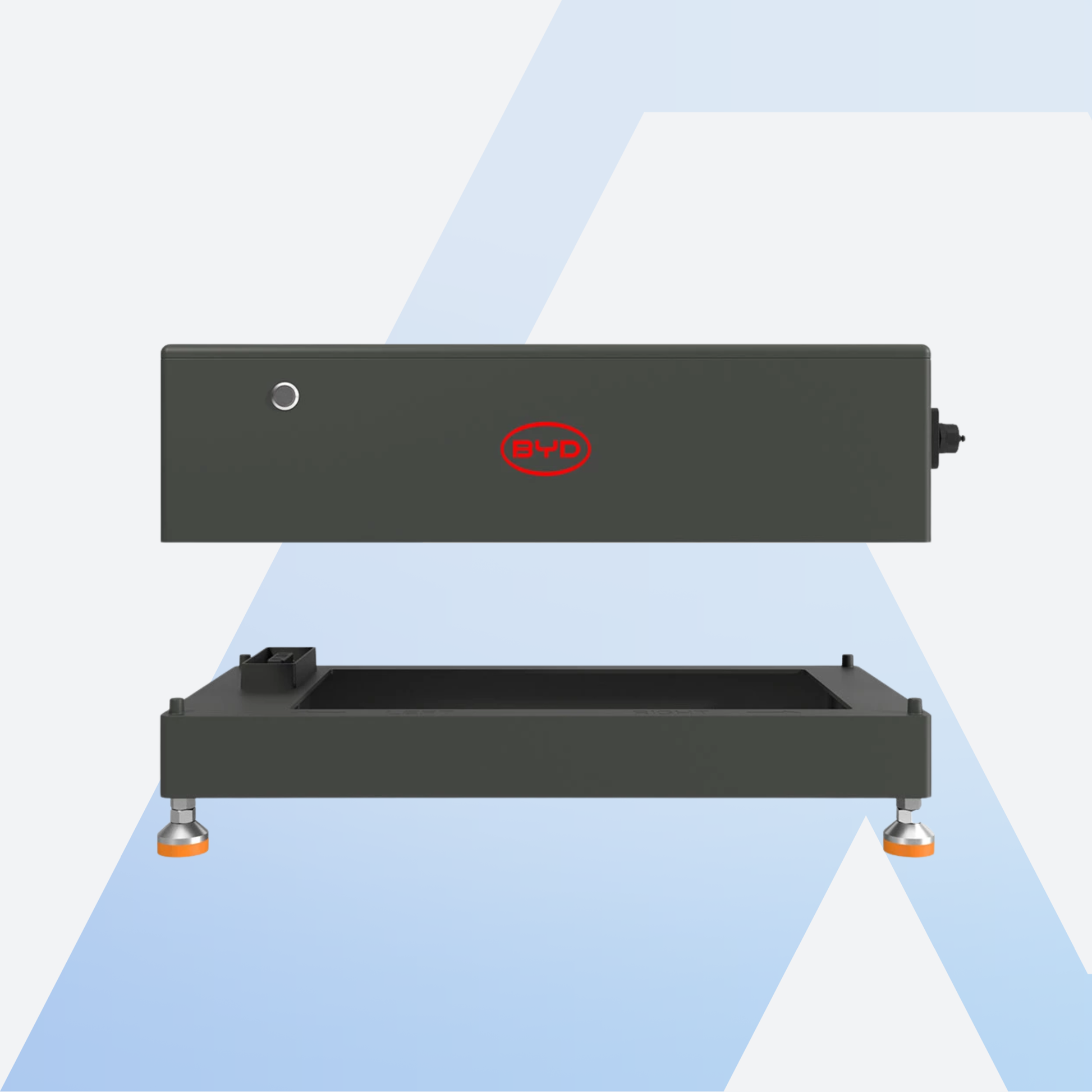

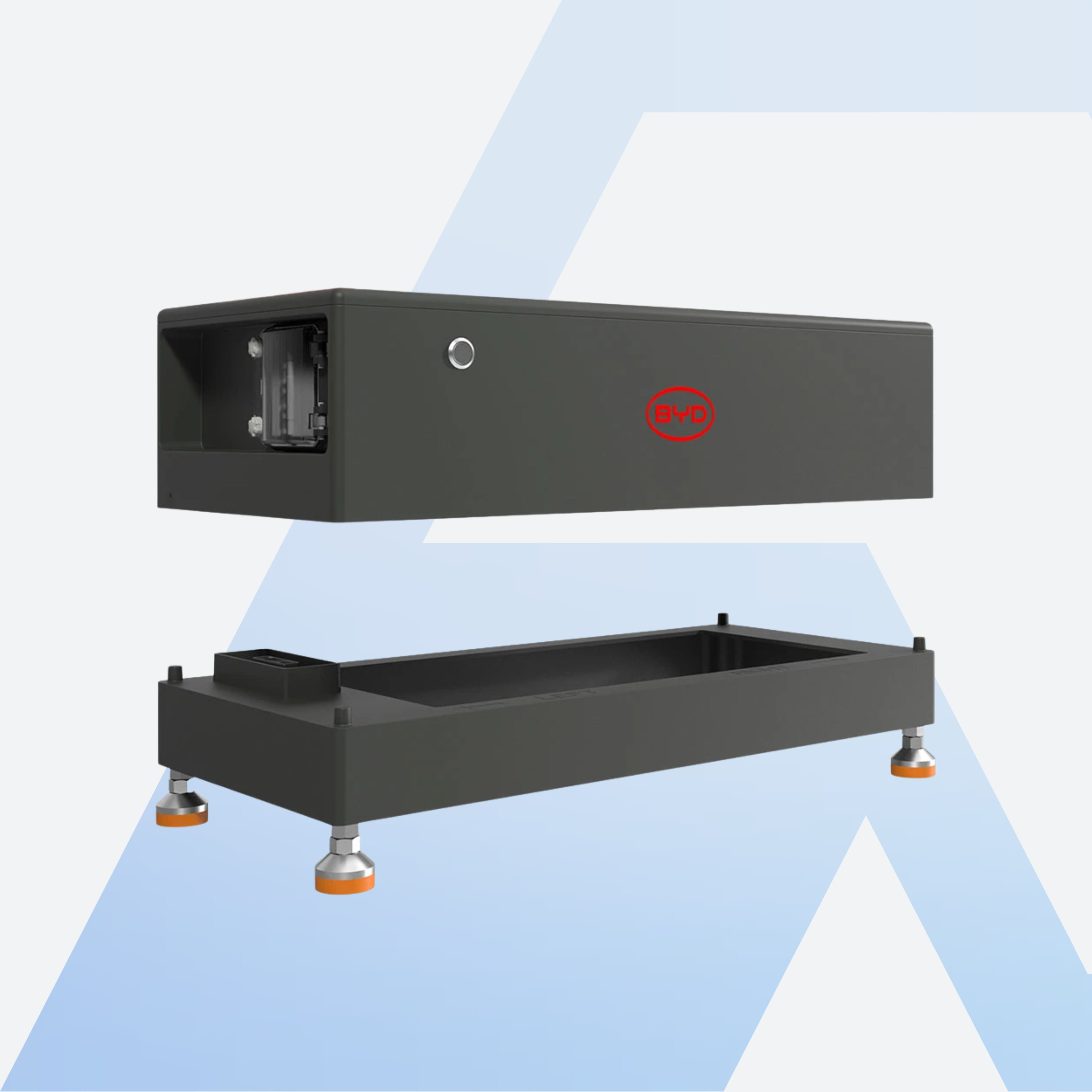

BYD B-Box HV-BCU + Base – eine Steuereinheit für HVB, HVS+ und HVM+
Die BYD HV-BCU ist die One-fits-all-Steuereinheit für die aktuellen Battery-Box-Serien HVB, HVS+ und HVM+. Sie überwacht und steuert alle angeschlossenen Batteriemodule und bildet die Schnittstelle zwischen Speicherturm und Wechselrichter. Die mitgelieferte Base ist der Sockel des Turms. Weitere passende Komponenten findest du in unserer BYD Speicher Kollektion.
Wichtig zur Abgrenzung: Diese BCU ist nicht mit den Speichermodulen der Serien HVS und HVM (ohne „+“) kompatibel. Wenn du einen älteren HVS- oder HVM-Turm betreibst, brauchst du die BYD B-Box Premium HV BCU + Base 2.0.
Deine Vorteile auf einen Blick:
- Eine BCU für drei Speicher-Serien: HVB, HVS+ und HVM+
- Automatisches SOC-Balancing bei Erstinstallation und Erweiterung
- Schnellere Kabelinstallation durch Steckverbinder auf Leistungs- und Kommunikationsebene
- Neue Installer-App für die Konfiguration, separate Endkunden-App für die Überwachung
- RJ45 für Kommunikation, MC4 für die Batterieanbindung
- IP55, Base für die Bodenmontage im Lieferumfang
- 15 Jahre Garantie
Die wichtigsten Funktionen im Überblick
Eine BCU statt drei
Bisher brauchte jede Speicher-Serie ihre eigene Steuereinheit. Die HV-BCU lässt sich flexibel an allen drei aktuellen Systemen einsetzen – HVB, HVS+ und HVM+. Für dich als Installateur oder Betreiber heißt das: weniger Varianten auf Lager, weniger Verwechslungsgefahr bei der Ersatzteilbestellung.
Automatisches SOC-Balancing
Der neue SOC-Balancing-Optimizer gleicht die Ladestände der Module selbsttätig an. Das manuelle Angleichen bei der Erstinstallation und beim späteren Erweitern des Turms entfällt damit – einer der zeitraubendsten Schritte der bisherigen Inbetriebnahme.
Steckverbinder statt Klemmarbeit
Das überarbeitete Anschlussmanagement arbeitet sowohl auf der Leistungs- als auch auf der Kommunikationsebene mit Steckverbindern: RJ45 für den Datenbus, MC4 für die Batterieanbindung. Das spart gegenüber der klassischen Verkabelung deutlich Zeit.
Konfiguration über die BYD Energy App
Zur Inbetriebnahme brauchst du die BYD Energy App mit einer Firmware ab Version V1.28.0. Über die Installer-App wird das System konfiguriert, parallel gibt es eine Endkunden-App für die komfortable Anlagenüberwachung im Alltag.
Hinweis zum RJ45-Abschlussstecker
Der im Lieferumfang enthaltene RJ45-Abschlussstecker für den Datenbus muss bauseits fertig konfektioniert werden. Setze dazu zwischen Pin 1 und Pin 6 eine Drahtbrücke ein und verpresse sie – ein tatsächlicher Widerstand wird nicht benötigt. Zur Orientierung: Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend.
Länderfreigabe Italien
Für den italienischen Markt besteht die Freigabe derzeit nur in Kombination mit Wechselrichtern von Kostal. Für Deutschland und Österreich gilt diese Einschränkung nicht.
HV-BCU oder Premium HV BCU 2.0 – welche passt zu dir?
| HV-BCU (dieses Produkt) | Premium HV BCU 2.0 | |
|---|---|---|
| Passende Module | HVB, HVS+, HVM+ | HVS, HVM |
| SOC-Balancing | automatisch | manuell |
| Schnittstellen | RS485, CAN, WLAN/LAN optional | CAN / RS485 |
| App | BYD Energy App (ab V1.28.0) | Be Connect 2.0 |
| Garantie | 15 Jahre | siehe Produktseite |
Maßgeblich ist immer die Baureihe deiner Batteriemodule. Steht auf dem Typenschild HVS oder HVM ohne Plus, brauchst du die Premium HV BCU + Base 2.0.
Für wen eignet sich die HV-BCU + Base?
Für Betreiber einer BYD Battery-Box HVB, HVS+ oder HVM+, die eine Steuereinheit ersetzen oder aus vorhandenen Erweiterungsmodulen einen zusätzlichen Turm aufbauen möchten. Beachte: Bei jedem als Komplettturm gekauften BYD-Speicher ist die BCU inklusive Base bereits enthalten – dieses Produkt brauchst du nur als Ersatzteil oder für einen weiteren Turm.
Lieferumfang
- 1× BYD HV-BCU (Battery Control Unit) für HVB / HVS+ / HVM+
- 1× BYD Base (Sockel)
- RJ45-Abschlussstecker (bauseits zu konfektionieren)
Technische Daten
| Artikel-Nr. | 0000322-0 |
| EAN | 4059915173091 |
| Typ Bauteil | BCU (Battery Control Unit) |
| Lieferumfang | BCU + Base |
| Kompatibilität | BYD Battery-Box HVB / HVS+ / HVM+ |
| Nicht kompatibel mit | BYD HVS und HVM (ohne „+“) |
| SOC-Balancing | automatisch (Optimizer) |
| Schnittstellen | RS485, CAN, WLAN/LAN-Modul (optional) |
| COM-Anschlüsse | RJ45 |
| BAT-Anschlüsse | MC4 |
| Inbetriebnahme | BYD Energy App, Firmware ab V1.28.0 |
| Schutzart | IP55 |
| Montage | Bodeninstallation |
| Abmessungen BCU (H × B × T) | 167 × 610 × 282 mm |
| Abmessungen Base (H × B × T) | 100 × 610 × 282 mm |
| Gewicht (BCU / Base) | ca. 12,0 kg / 2,6 kg |
| Garantie | 15 Jahre |
Downloads & Dokumente
Häufige Fragen
Welche BCU brauche ich für meinen BYD-Speicher?
Das entscheidet die Baureihe deiner Batteriemodule. Für die neueren Serien HVB, HVS+ und HVM+ brauchst du die HV-BCU. Für die älteren Serien HVS und HVM (ohne Plus) brauchst du die Premium HV BCU 2.0. Die beiden Steuereinheiten sind untereinander nicht austauschbar – prüfe deshalb vor der Bestellung das Typenschild deiner Module.
Passt die HV-BCU auch an HVS- oder HVM-Module ohne Plus?
Nein. Die HV-BCU ist ausschließlich für die Serien HVB, HVS+ und HVM+ freigegeben. Mit den älteren Modulen der Serien HVS und HVM (ohne Plus) ist sie nicht kompatibel – dafür brauchst du die Premium HV BCU 2.0.
Welche App und Firmware brauche ich zur Inbetriebnahme?
Für die Inbetriebnahme ist die neue BYD Energy App mit aktueller Firmware ab Version V1.28.0 erforderlich. Über die Installer-App konfigurierst du das System, für die laufende Anlagenüberwachung gibt es zusätzlich eine Endkunden-App.
Was muss ich mit dem beiliegenden RJ45-Abschlussstecker machen?
Der Abschlussstecker für den Datenbus wird nicht fertig konfektioniert geliefert, du musst ihn bauseits vorbereiten. Setze dazu zwischen Pin 1 und Pin 6 eine Drahtbrücke ein und verpresse sie. Ein tatsächlicher Widerstand ist nicht nötig. Zur Orientierung der Pins: Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend.
Gibt es Einschränkungen bei der Länderfreigabe?
Für den italienischen Markt besteht die Freigabe derzeit nur in Kombination mit Wechselrichtern von Kostal. Für Deutschland und Österreich gilt diese Einschränkung nicht.
Ist die Steuereinheit (BCU) im Lieferumfang enthalten?
Ja. Bei allen BYD Battery-Box Türmen ist die passende Steuereinheit inklusive Base bereits im Lieferumfang enthalten – bei den Serien HVB, HVS+ und HVM+ die HV-BCU, bei den Serien HVS und HVM die Premium HV BCU 2.0. Du musst die Steuereinheit also nicht separat dazukaufen; einzeln bestellbar ist sie nur als Ersatzteil oder für den Aufbau eines zusätzlichen Turms aus Erweiterungsmodulen.
Gilt der 0 %-Mehrwertsteuersatz auch für mich?
Für die Lieferung von PV-Komponenten an Betreiber privater Anlagen gilt der Nullsteuersatz (§ 12 Abs. 3 UStG). Wähle die Variante „0% für Privatkunden“. Gewerbliche Käufer wählen „19% für Gewerbekunden“ und können die Vorsteuer geltend machen.
Garantiehinweis: Es gilt die Herstellergarantie des jeweiligen Herstellers. Ihre gesetzlichen Gewährleistungsrechte bleiben unberührt. Technische Daten und Abbildungen dienen der Illustration und können vom Lieferumfang abweichen.
