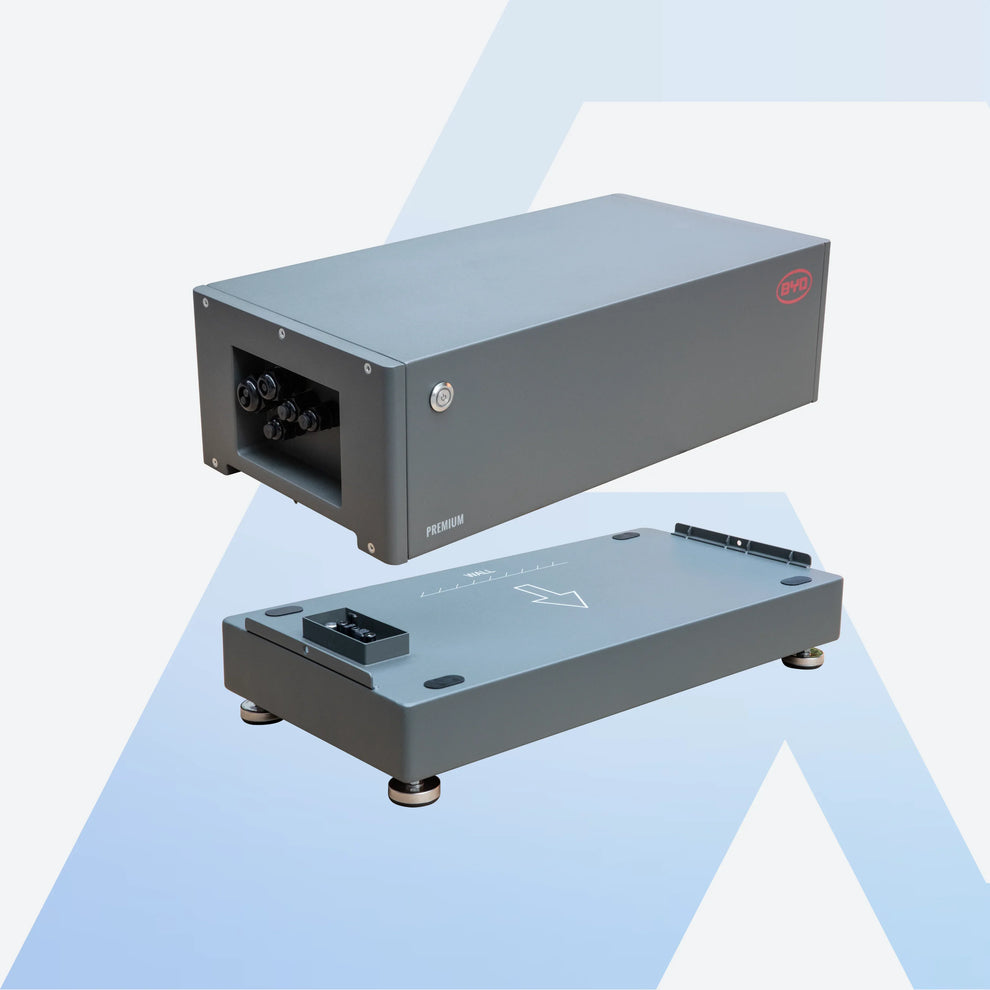

BYD B-Box Premium HV BCU + Base 2.0 – Steuereinheit für HVS und HVM
Die BYD Premium HV BCU 2.0 mit Base ist das Herzstück deines HVS- oder HVM-Speicherturms: Sie verbindet die Batteriemodule mit dem Wechselrichter, übernimmt das Energiemanagement und bildet zugleich den Sockel des Turms. Weitere passende Komponenten findest du in unserer BYD Speicher Kollektion.
Wichtig zur Abgrenzung: Diese BCU gehört zu den bewährten Serien HVS und HVM (ohne „+“). Betreibst du Module der Serien HVB, HVS+ oder HVM+, brauchst du stattdessen die BYD B-Box HV-BCU + Base.
Deine Vorteile auf einen Blick:
- Praxisnahes Update für die bewährten Hochvolt-Serien HVS und HVM
- Außenliegende Steckports – die Demontage der Abdeckplatte entfällt komplett
- Standard-RJ45-Buchsen für die Kommunikation, MC4-Verbinder für die Batterieanbindung
- Spürbar schnellere und einfachere Installation als bei der Vorgängerversion
- Volle Kompatibilität mit bestehenden HVS- und HVM-Türmen, Be Connect 2.0 nutzbar
- IP55 – für Innen- und geschützten Außenbereich
- Base für die Bodenmontage im Lieferumfang
Die wichtigsten Funktionen im Überblick
Das Herzstück deines Speicherturms
Die BCU (Battery Control Unit) verbindet die Batteriemodule mit dem Hybrid-Wechselrichter und sorgt für stabiles, effizientes Energiemanagement – inklusive Kommunikation über CAN und RS485.
Anschlüsse liegen jetzt außen
Das ist die zentrale Neuerung der Version 2.0: Kommunikations- und Leistungskabel werden über außenliegende Steckports angeschlossen. Die bisher nötige Demontage der Abdeckplatte entfällt damit komplett. Standard-RJ45-Buchsen und MC4-Verbinder machen die Installation schneller und die spätere Wartung übersichtlicher.
Wichtig: geeignetes Presswerkzeug einplanen
Die beiliegenden Verbinder der BCU 2.0 müssen mit einem geeigneten Presswerkzeug und gemäß der BYD-Anleitung verarbeitet werden. Unsachgemäß verpresste Verbinder sind eine der häufigsten Fehlerquellen bei der Inbetriebnahme – plane den Schritt also bewusst ein.
Hinweis zum RJ45-Abschlussstecker
Der im Lieferumfang enthaltene RJ45-Abschlussstecker für den Datenbus muss bauseits fertig konfektioniert werden. Setze dazu zwischen Pin 1 und Pin 6 eine Drahtbrücke ein und verpresse sie – ein tatsächlicher Widerstand wird nicht benötigt. Zur Orientierung: Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend.
Für HVS- und HVM-Türme
Die Premium HV BCU 2.0 + Base passt auf alle Battery-Box Premium HVS- (2–5 Module) und HVM-Türme (3–8 Module). Beachte: Bei jedem als Komplettturm gekauften BYD-Speicher ist die BCU bereits enthalten – dieses Produkt brauchst du nur als Ersatzteil oder für einen zusätzlichen Turm.
Premium HV BCU 2.0 oder HV-BCU – welche passt zu dir?
| Premium HV BCU 2.0 (dieses Produkt) | HV-BCU | |
|---|---|---|
| Passende Module | HVS, HVM | HVB, HVS+, HVM+ |
| SOC-Balancing | manuell | automatisch |
| Schnittstellen | CAN / RS485 | RS485, CAN, WLAN/LAN optional |
| App | Be Connect 2.0 | BYD Energy App (ab V1.28.0) |
Maßgeblich ist immer die Baureihe deiner Batteriemodule. Steht auf dem Typenschild HVB, HVS+ oder HVM+, brauchst du die HV-BCU + Base.
Für wen eignet sich die Premium HV BCU + Base 2.0?
Für Betreiber einer BYD Battery-Box Premium HVS oder HVM, die eine defekte Steuereinheit ersetzen oder aus vorhandenen Erweiterungsmodulen einen weiteren Turm aufbauen möchten.
Lieferumfang
- 1× BYD Premium HV BCU 2.0 (Battery Control Unit)
- 1× BYD Base (Sockel)
- Verbinder (mit geeignetem Presswerkzeug zu verarbeiten)
- RJ45-Abschlussstecker (bauseits zu konfektionieren)
Technische Daten
| Artikel-Nr. | 0000108-0 |
| EAN | 4062852661583 |
| Typ Bauteil | BCU (Battery Control Unit) |
| Lieferumfang | BCU + Base |
| Kompatibilität | BYD Battery-Box Premium HVS & HVM |
| Kommunikation | CAN / RS485 |
| COM-Anschlüsse | RJ45 |
| BAT-Anschlüsse | MC4 |
| Schutzart | IP55 |
| Betriebstemperatur | −10 °C bis +55 °C |
| Abmessungen BCU (L × B × H) | 585 × 298 × 175 mm |
| Abmessungen Base (L × B × H) | 585 × 298 × 71 mm |
| Gewicht (BCU / Base) | 11,0 kg / 4,0 kg |
Downloads & Dokumente
Häufige Fragen
Welche BCU brauche ich für meinen BYD-Speicher?
Das entscheidet die Baureihe deiner Batteriemodule. Für die neueren Serien HVB, HVS+ und HVM+ brauchst du die HV-BCU. Für die älteren Serien HVS und HVM (ohne Plus) brauchst du die Premium HV BCU 2.0. Die beiden Steuereinheiten sind untereinander nicht austauschbar – prüfe deshalb vor der Bestellung das Typenschild deiner Module.
Brauche ich Spezialwerkzeug für die Montage?
Ja. Die beiliegenden Verbinder der BCU 2.0 müssen mit einem geeigneten Presswerkzeug und gemäß der BYD-Anleitung verarbeitet werden. Plane das für die Installation ein – unsachgemäß verpresste Verbinder sind eine häufige Fehlerquelle.
Was muss ich mit dem beiliegenden RJ45-Abschlussstecker machen?
Der Abschlussstecker für den Datenbus wird nicht fertig konfektioniert geliefert, du musst ihn bauseits vorbereiten. Setze dazu zwischen Pin 1 und Pin 6 eine Drahtbrücke ein und verpresse sie. Ein tatsächlicher Widerstand ist nicht nötig. Zur Orientierung der Pins: Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend.
Ist die Steuereinheit (BCU) im Lieferumfang enthalten?
Ja. Bei allen BYD Battery-Box Türmen ist die passende Steuereinheit inklusive Base bereits im Lieferumfang enthalten – bei den Serien HVB, HVS+ und HVM+ die HV-BCU, bei den Serien HVS und HVM die Premium HV BCU 2.0. Du musst die Steuereinheit also nicht separat dazukaufen; einzeln bestellbar ist sie nur als Ersatzteil oder für den Aufbau eines zusätzlichen Turms aus Erweiterungsmodulen.
Gilt der 0 %-Mehrwertsteuersatz auch für mich?
Für die Lieferung von PV-Komponenten an Betreiber privater Anlagen gilt der Nullsteuersatz (§ 12 Abs. 3 UStG). Wähle die Variante „0% für Privatkunden“. Gewerbliche Käufer wählen „19% für Gewerbekunden“ und können die Vorsteuer geltend machen.
Garantiehinweis: Es gilt die Herstellergarantie des jeweiligen Herstellers. Ihre gesetzlichen Gewährleistungsrechte bleiben unberührt. Technische Daten und Abbildungen dienen der Illustration und können vom Lieferumfang abweichen.
