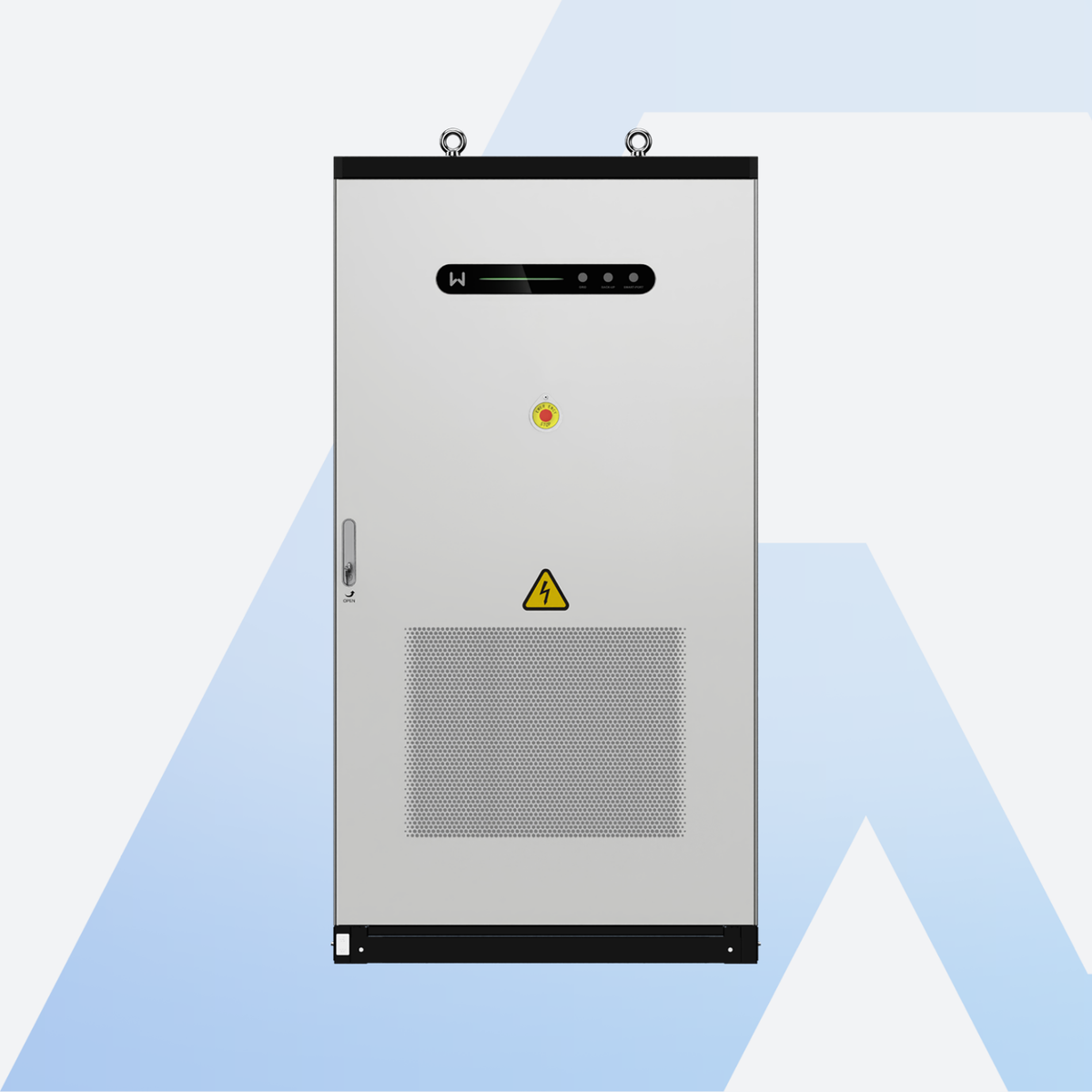

GoodWe GW375K-STS-A-G10 Static Transfer Switch Schrank 375 kW für bis zu 3 ET 80 bis 100 kW

GoodWe GW375K-STS-A-G10: Static Transfer Switch Schrank mit 375 kW für bis zu 3 ET-Wechselrichter mit 80 bis 100 kW

Mit dem GoodWe GW375K-STS-A-G10 bekommst du den statischen Umschalter als Schrank für gewerbliche und industrielle Speichersysteme. Laut GoodWe-Datenblatt ist er vollständig kompatibel mit den Serien ET 80 kW, ET 100 kW und ETR 80 bis 125 kW und schaltet auf USV-Niveau zwischen Netz- und Inselbetrieb um, laut Handbuch nimmt er 3 Hybrid- oder AC-gekoppelte Wechselrichter auf. Bei uns passen dazu die GW80K-ET-G10, GW99.99K-ET-G10 und GW100K-ET-G10. Alle Umschaltlösungen findest du in unserer Backup-Box Kollektion, alle GoodWe-Komponenten in der GoodWe Kollektion.

Netzseite, Backup-Port und Smart-Port sind laut Datenblatt für 375 kW bei 400 V (200 kW bei 220 V) und 543,5 A ausgelegt, die Wechselrichterseite für 3 × 125 kW und 3 × 210 A. Die Umschaltung dauert laut Datenblatt unter 20 ms. Der Schrank ist Bestellware und wird nach deiner Bestellung beim Hersteller geordert, Lieferzeit etwa 12 Wochen, Lieferung per Spedition.

Deine Vorteile auf einen Blick:

• 375 kW Umschaltleistung, Anschluss von 3 Wechselrichtern mit je 125 kW
• Umschaltung zwischen Netz- und Inselbetrieb in unter 20 ms
• Smart-Port für Dieselgenerator oder große Last, Backup-Port für kritische Lasten, Netz-Wechselrichter und USV
• Für ET 80 kW, ET 100 kW und ETR 80 bis 125 kW laut Datenblatt
• Außenaufstellung möglich, IP54, Betrieb von -35 bis +60 °C, Netzformen TN-S, TN-C, TN-C-S, TT
• Schrank 1.000 × 1.900 × 870 mm, 395 kg, Bodenmontage
• 5 Jahre Herstellergarantie von GoodWe

Die wichtigsten Funktionen im Überblick

Netz- und Inselbetrieb

Laut Datenblatt steuert der STS die Hybrid-Wechselrichter und sorgt für nahtlose Übergänge zwischen netzgebundenem und netzunabhängigem Betrieb: Bei Netzausfall werden kritische Verbraucher mit Solar- oder Batteriestrom versorgt, bei Netzwiederkehr wird die Anlage wieder ans Netz geschaltet. Nennspannung 127/220, 220/380, 230/400 oder 240/415 V (3L/N/PE) mit einem Bereich von 114 bis 280 V, 50 oder 60 Hz. Laut Handbuch beträgt die Nennleistung von Netzseite, Backup-Port und Smart-Port 375 kW bei 400 V beziehungsweise 200 kW bei 220 V.

Smart-Port und Backup-Port

Laut GoodWe-Handbuch nimmt der Smart-Port einen Dieselgenerator oder eine große Last auf, nicht beides gleichzeitig. Laut GoodWe-Präsentation zur STS 375/750 startet der Schrank im Generatormodus den Generator automatisch, wenn PV und Batterie nicht reichen, und wirft im Lastabwurfmodus große unkritische Lasten ab, damit die wichtigen Verbraucher weiterlaufen. Am Backup-Port hängen die kritischen Lasten, dazu laut Handbuch netzgekoppelte Wechselrichter, USV-Anlagen und andere Geräte; laut Präsentation darf die Nennleistung der Netz-Wechselrichter am Backup-Port die Lasten nie übersteigen. Für eine USV am Backup-Port nennt das Handbuch mindestens 200 VA Nennleistung und 100 bis 240 V AC Eingang.

Aufbau und Installation

Der Schrank mit 1.000 × 1.900 × 870 mm und 395 kg wird am Boden aufgestellt, innen oder außen, Schutzart IP54, Überspannungskategorie III, Schutzklasse I, Kühlung über intelligente Luftkühlung, Geräuschemission unter 60 dB, Betrieb von -35 bis +60 °C bis 4.000 m Höhe. Die Kommunikation mit den Wechselrichtern läuft über RS485. Laut GoodWe-Systemhandbuch der ET-100-Serie hat der Schrank eingebaute Schalter zwischen Wechselrichtern und STS. Laut GoodWe-Präsentation brauchen ältere GW100K-ET-G10 (Seriennummer-Code ***25B***) zusammen mit einem neuen STS ein Adapterkabel für die Kommunikation, das GoodWe beilegt. Die Installation macht eine Elektrofachkraft.

Für wen eignet sich der GoodWe GW375K-STS-A-G10?

Für Gewerbe- und Industriebetriebe, die 3 GoodWe ET-Wechselrichter mit 80 bis 100 kW und Batteriespeicher als Mikronetz betreiben und bei Netzausfall weiter versorgt sein wollen. Die Ausführung mit 750 kW gibt es als GW750K-STS-A-G10, für einen einzelnen Wechselrichter den GW125K-STS-G10.

Lieferumfang laut Handbuch

• 1× GoodWe GW375K-STS-A-G10 STS-Schrank
• Brandschutzkitt ×30, Steckverbinder ×2 und ×1, Spreizdübel ×4, Befestigungsschrauben ×50
• Dokumentation
