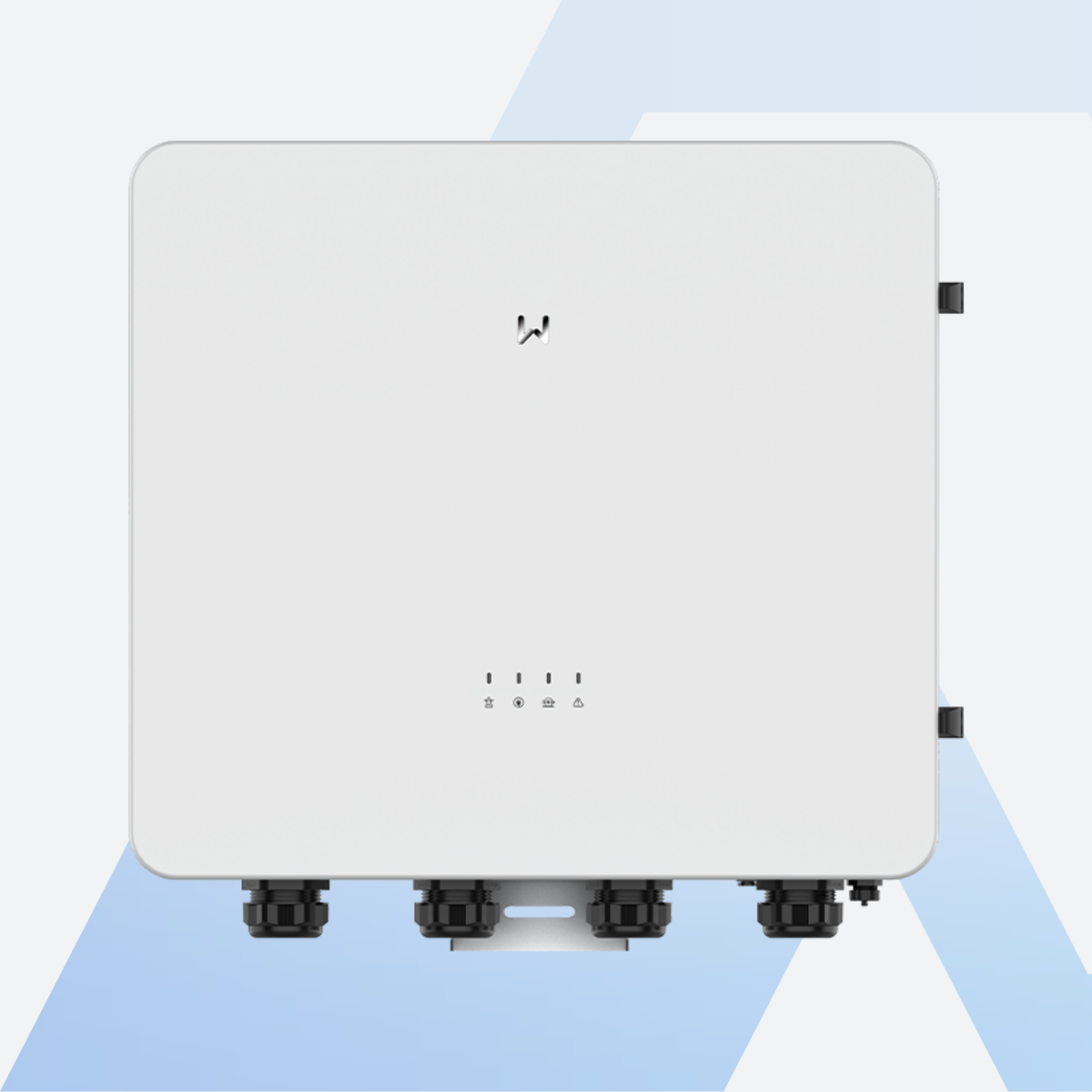

GoodWe GW125K-STS-G10 Static Transfer Switch 125 kW für ET 80 bis 100 kW (Notstrom-Umschaltung)

GoodWe GW125K-STS-G10: Static Transfer Switch mit 125 kW für die ET-Wechselrichter mit 80 bis 100 kW

Mit dem GoodWe GW125K-STS-G10 bekommst du die Umschalteinheit, mit der die GoodWe Hybrid-Wechselrichter GW80K-ET-G10, GW99.99K-ET-G10 und GW100K-ET-G10 bei Netzausfall weiterlaufen. Laut GoodWe-Datenblatt bietet er in Kombination mit dem ET 80/99,99/100 kW eine Umschaltung auf USV-Niveau mit schneller Absicherung kritischer Lasten, laut GoodWe-Systemhandbuch nimmt er einen Hybrid-Wechselrichter oder einen AC-gekoppelten Wechselrichter auf. Alle Umschaltboxen findest du in unserer Backup-Box Kollektion, alle GoodWe-Komponenten in der GoodWe Kollektion.

Netzseite, Backup-Port, Smart-Port und Wechselrichterseite sind laut Datenblatt für 125 kW Nennleistung, 137,5 kVA Scheinleistung und 210 A ausgelegt. Die Umschaltung zwischen Netz und Notstrom dauert laut Datenblatt-Tabelle unter 10 ms.

Deine Vorteile auf einen Blick:

• Notstrom-Umschaltung für ET 80, 99,99 und 100 kW, ein Wechselrichter je STS
• 125 kW und 210 A auf allen Seiten, maximal 137,5 kVA
• Smart-Port für Dieselgenerator oder große Last, Backup-Port für kritische Lasten und Netz-Wechselrichter
• Wandmontage innen oder außen, IP54, 680 × 620 × 165 mm, 21 kg
• Netzformen TN-S, TN-C, TN-C-S und TT, RS485 zum Wechselrichter
• Betrieb von -35 bis +60 °C bis 4.000 m Höhe, 45 dB
• 5 Jahre Herstellergarantie von GoodWe

Die wichtigsten Funktionen im Überblick

Nahtloser Übergang zwischen Netz und Insel

Bei Netzausfall trennt der STS die Anlage vom Netz und schaltet in den Inselbetrieb, der Wechselrichter versorgt die kritischen Lasten aus Batterie und PV. Laut Datenblatt-Tabelle dauert die Umschaltung unter 10 ms. Bei Netzwiederkehr schaltet das System wieder in den Netzparallelbetrieb. Nennspannung 127/220, 220/380, 230/400 oder 240/415 V (3L/N/PE) mit einem Bereich von 114 bis 280 V, 50 oder 60 Hz.

Smart-Port und Backup-Port

Laut GoodWe-Systemhandbuch der ET-100-Serie nimmt der Smart-Port einen Dieselgenerator oder eine große Last auf, nicht beides gleichzeitig. Am Backup-Port hängen die kritischen Lasten, dort lassen sich auch netzgekoppelte Wechselrichter, USV-Anlagen und andere Geräte anschließen; mit einem Netz-Wechselrichter entsteht laut Handbuch ein PV-Speicher-Mikronetz. Bei einem Generator muss dessen Leistung laut Handbuch über der Gesamtleistung aller Lasten am Backup-Port liegen.

Installation

Der STS wird an der Wand montiert, innen oder außen, Schutzart IP54, Kühlung über intelligente Luftkühlung, Betrieb von -35 bis +60 °C bis 4.000 m Höhe. Laut Systemhandbuch hat der GW125K-STS-G10 keinen eingebauten Schalter zwischen Wechselrichter und STS, der wird bei Bedarf separat vorgesehen; zwischen Wechselrichter und STS darf kein Leitungsschutzschalter sitzen. Das Zertifikat nach der Niederspannungsrichtlinie 2014/35/EU nennt den GW125K-STS-G10 und liegt bei den Downloads. Die Installation macht eine Elektrofachkraft.

Für wen eignet sich der GoodWe GW125K-STS-G10?

Für Gewerbe- und Industriebetriebe mit einem GoodWe ET-Wechselrichter mit 80 bis 100 kW und Batteriespeicher, die ihre kritischen Lasten bei Netzausfall weiter versorgen wollen. Für drei oder sechs Wechselrichter gibt es die Schränke GW375K-STS-A-G10 und GW750K-STS-A-G10, für die ET-Serie mit 40 und 50 kW die STS200-80-10.

Lieferumfang

• 1× GoodWe GW125K-STS-G10 Static Transfer Switch mit Dokumentation
• Der Wechselrichter ist nicht im Lieferumfang enthalten
