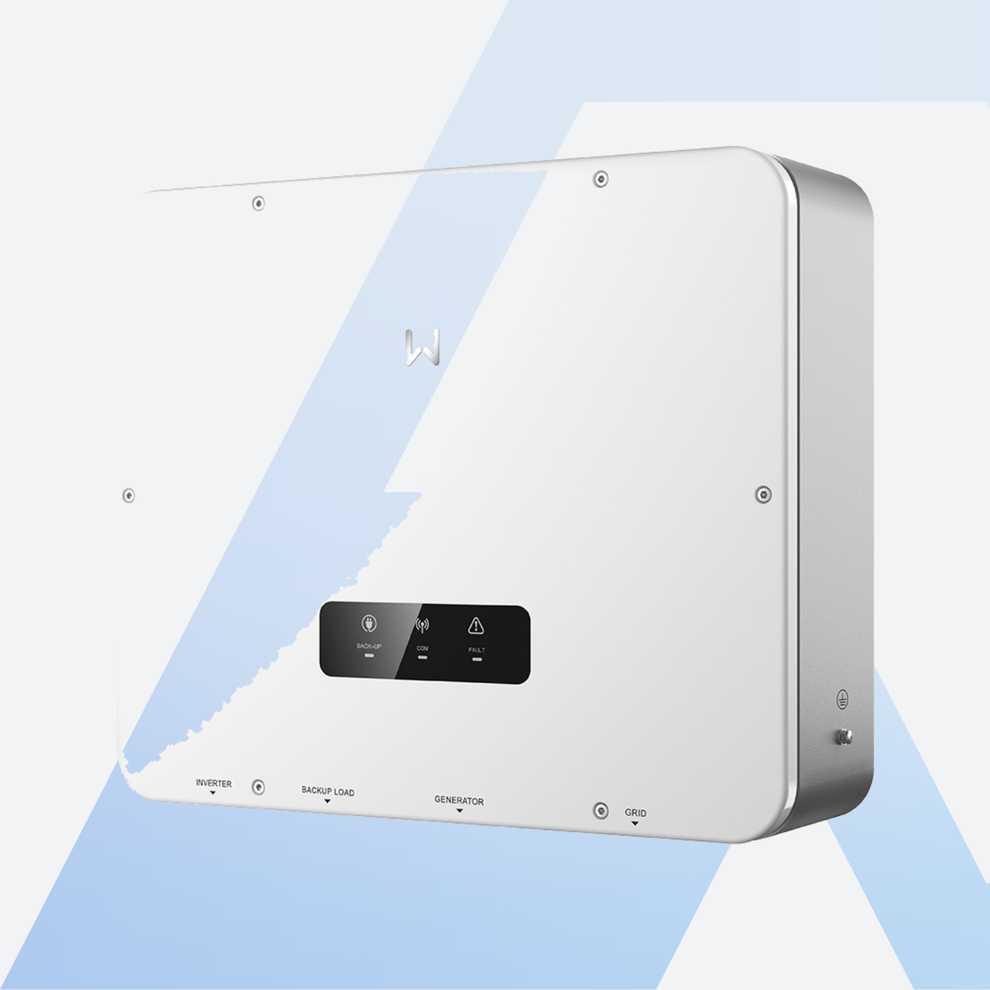

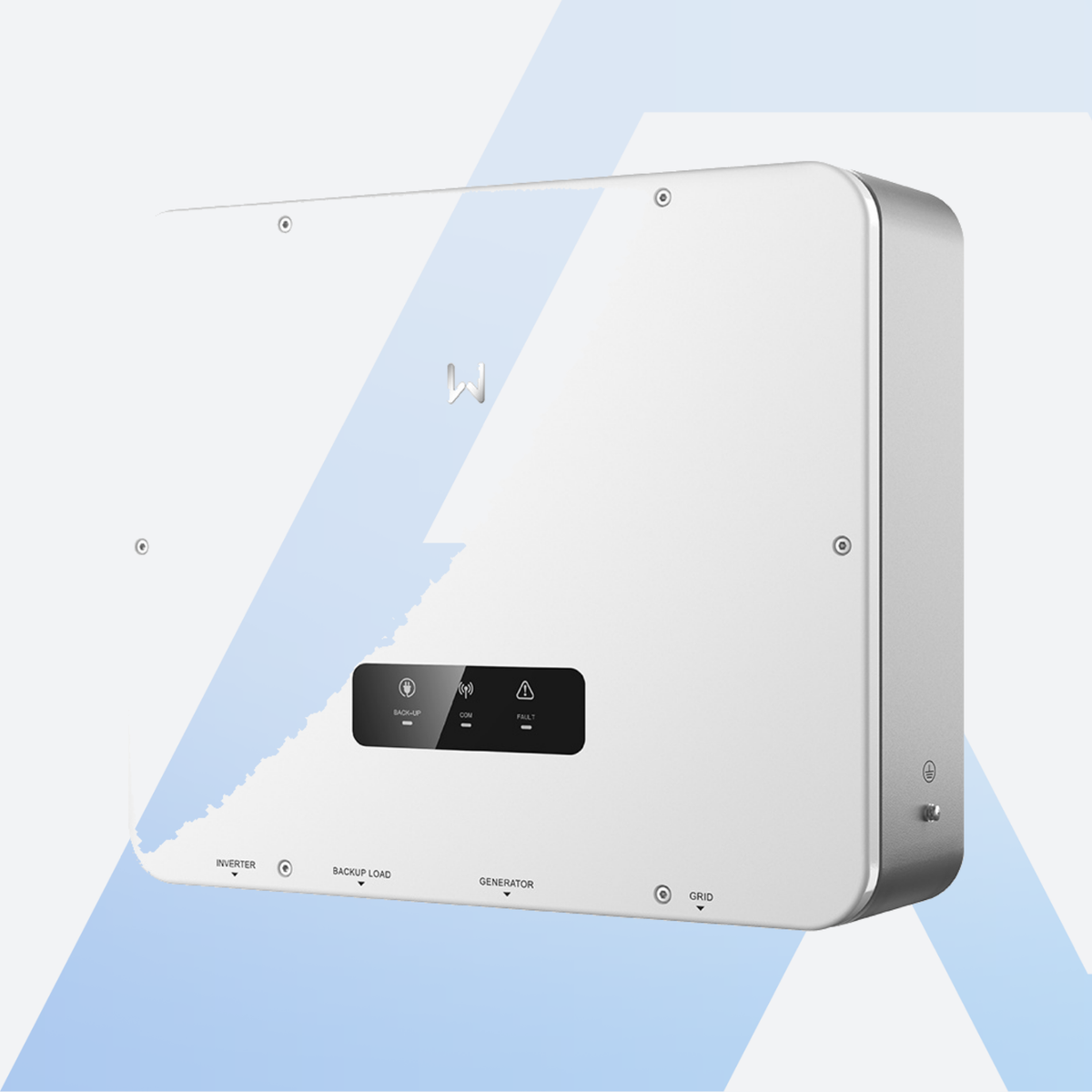

GoodWe STS200-80-10 Static Transfer Switch Box für ET 40 und 50 kW (Notstrom-Umschaltung)

GoodWe STS200-80-10: Static Transfer Switch Box für die Notstrom-Umschaltung der ET-Wechselrichter mit 40 und 50 kW

Mit der GoodWe STS200-80-10 bekommst du die Umschaltbox, mit der die GoodWe Hybrid-Wechselrichter GW40K-ET-10 und GW50K-ET-10 ihre Notstromfunktion bekommen. Laut GoodWe-Datenblatt ist die Box mit den Wechselrichtern ET 50 und ET 40 kompatibel, laut GoodWe-Systemhandbuch braucht jeder Wechselrichter eine eigene STS-Box und die Backup-Funktion der ET-Serie geht nur mit ihr. Alle Umschaltboxen findest du in unserer Backup-Box Kollektion, alle GoodWe-Komponenten in der GoodWe Kollektion.

Fällt das Netz aus, trennt die Box die Anlage vom Netz und der Wechselrichter versorgt die kritischen Verbraucher im Inselbetrieb aus Batterie und PV, laut Datenblatt mit einer Schaltzeit unter 10 ms. Kommt das Netz zurück, schaltet das System wieder in den Netzparallelbetrieb. Dazu kommt ein Eingang für einen Generator oder einen PV-Wechselrichter.

Deine Vorteile auf einen Blick:

• Notstrom für GW40K-ET-10 und GW50K-ET-10, Schaltzeit laut Datenblatt unter 10 ms
• 50 kVA Nennleistung auf Wechselrichter-, Netz- und Backup-Seite, ohne Netz kurzzeitig bis 55 kVA
• Backup-Seite mit Netz bis 138 kVA und 200 A, Relais 200 A
• Generator- oder PV-Wechselrichter-Eingang mit 50 kVA Nennleistung, Relais 90 A
• Wandgehäuse IP65, 510 × 425 × 156 mm, 17,5 kg, Betrieb von -35 bis +60 °C
• RS485-Kommunikation mit dem Wechselrichter, intelligente Lüfterkühlung
• 5 Jahre Herstellergarantie von GoodWe

Die wichtigsten Funktionen im Überblick

Umschaltung zwischen Netz und Insel

Der Static Transfer Switch steuert laut Datenblatt den Wechselrichter und sorgt für den Übergang zwischen netzgebundenem und netzunabhängigem Betrieb. Bei Netzausfall schaltet der Wechselrichter in den netzunabhängigen Modus und versorgt kritische Verbraucher über Solarmodule oder Batterie, bei Netzwiederkehr schaltet er nahtlos zurück. Nenn-Ausgangsspannung 380/400 V (3L/N/PE) mit einem Bereich von 176 bis 276 V je Phase, 50 oder 60 Hz.

Leistungsdaten laut Datenblatt

Wechselrichterseite 50 kVA Nennleistung und 72,5 A Nennstrom (75,8 A maximal; im Inselbetrieb bis 55 kVA und 83,3 A). Netzseite 50 kVA, 72,5 A. Backup-Seite 50 kVA Nennleistung, ohne Netz bis 55 kVA, mit Netz bis 138 kVA, Nennstrom 72,5 A, maximal 83,3 A beziehungsweise 200 A mit Netz. Generator- oder PV-Wechselrichter-Eingang 50 kVA Nennleistung, 55 kVA maximal, 72,5 A. Das AC-seitige Relais ist für 200 A ausgelegt, das generatorseitige für 90 A.

Generator und große Lasten

Laut Datenblatt unterstützt die Box den Anschluss von Generatoren und große Lasten wie Wärmepumpen und Hochleistungsmotoren. Laut GoodWe-Systemhandbuch für ET 25 bis 50 kW gehört vor den Generator ein eigener Leitungsschutzschalter mit mindestens 80 A beim GW40K-ET-10 und mindestens 100 A beim GW50K-ET-10, ein einzelner Motor ohne Frequenzumrichter darf höchstens 5,5 kVA haben.

Installation

Die Box wird an der Wand montiert und ist nach IP65 gegen Staub und Strahlwasser geschützt, Betrieb von -35 bis +60 °C bis 4.000 m Höhe, Kühlung über intelligente Lüfter. Laut Systemhandbuch darf zwischen Wechselrichter und STS-Box kein Leitungsschutzschalter sitzen, die Software der Box muss Version 4.400 oder neuer sein. Zertifiziert nach IEC 62109-1/-2, EMV nach EN 61000-6-1 bis -4. Die Installation macht eine Elektrofachkraft.

Für wen eignet sich die GoodWe STS200-80-10?

Für Gewerbe- und Landwirtschaftsbetriebe mit einem GoodWe GW40K-ET-10 oder GW50K-ET-10 und Batteriespeicher, die bei Netzausfall weiter versorgt sein wollen. Für die ET-Serie mit 80 bis 100 kW passt der GW125K-STS-G10, für drei oder sechs dieser Wechselrichter die Schränke GW375K-STS-A-G10 und GW750K-STS-A-G10.

Lieferumfang

• 1× GoodWe STS200-80-10 Static Transfer Switch Box mit Dokumentation
• Der Wechselrichter ist nicht im Lieferumfang enthalten
