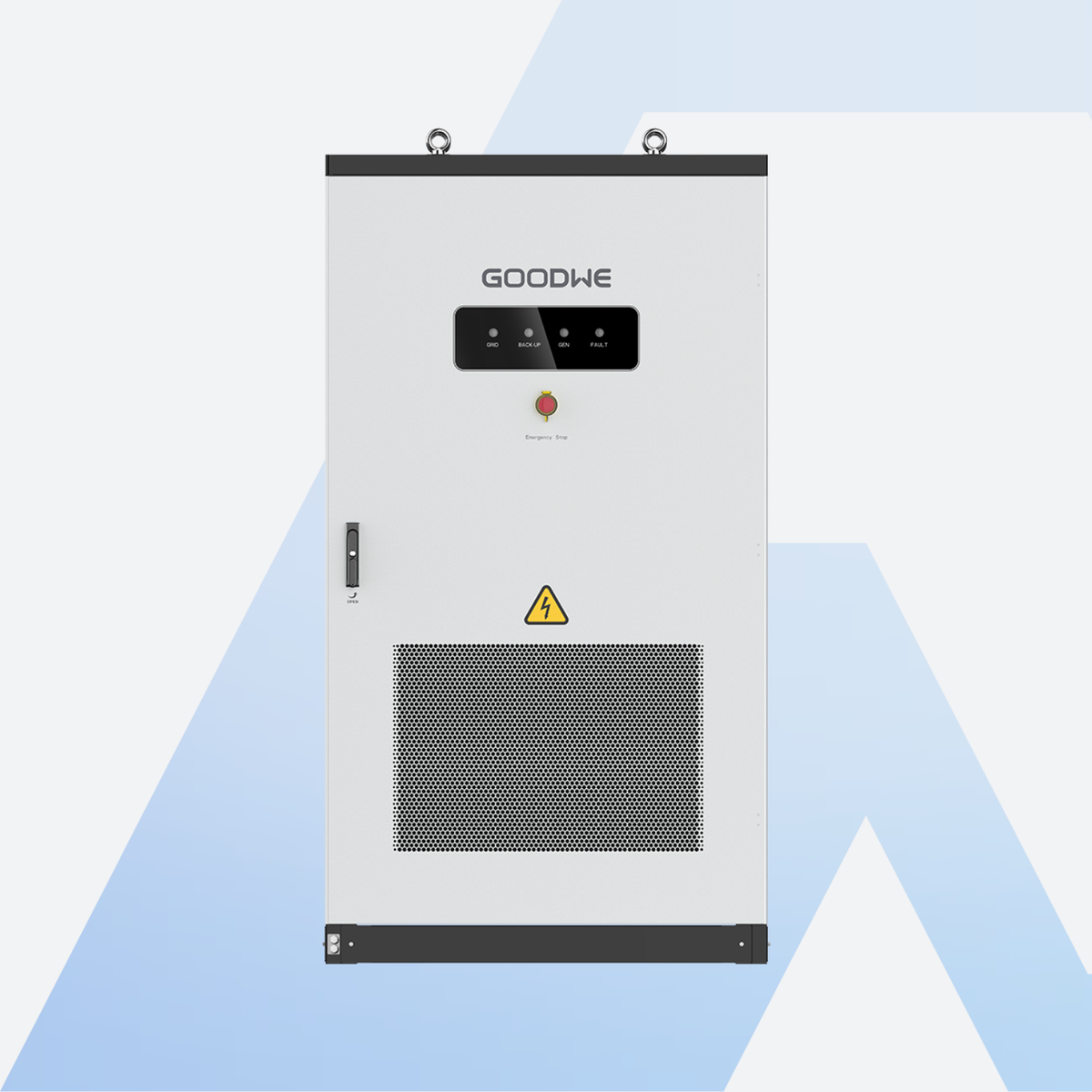

GoodWe GW500K-STS-PCS-G10 Static Transfer Switch Schrank 500 kW für ESA 125 kW/261 kWh

GoodWe GW500K-STS-PCS-G10: Static Transfer Switch Schrank mit 500 kW für den GoodWe ESA 125 kW/261 kWh

Mit dem GoodWe GW500K-STS-PCS-G10 bekommst du den statischen Umschalter als Schrank für den Energiespeicherschrank GoodWe ESA 125 kW/261 kWh. Laut GoodWe-Datenblatt bietet er in Kombination mit dem ESA eine Schaltleistung auf USV-Niveau, schaltet innerhalb von 20 ms zwischen Netz- und Inselbetrieb um, hat einen integrierten Bypass-Schalter und steuert einen Dieselgenerator. Laut Handbuch ist der Speicheranschluss nur mit dem GoodWe PCS kompatibel, dem Leistungsumrichter des ESA; dafür steht das PCS in der Modellbezeichnung. Alle Umschaltlösungen findest du in unserer Backup-Box Kollektion, alle GoodWe-Komponenten in der GoodWe Kollektion.

Netzseite 500 kW und 630 kVA, Notstromseite, Speicherseite und Smart-Port je 500 kW und 550 kVA, Wechselrichterseite bis zu 1 MW PV-Anschlussleistung laut Datenblatt. Der Schrank ist Bestellware und wird nach deiner Bestellung beim Hersteller geordert, Lieferzeit etwa 12 Wochen, Lieferung per Spedition.

Deine Vorteile auf einen Blick:

• Für den GoodWe ESA 125 kW/261 kWh, Umschaltung innerhalb von 20 ms
• 500 kW Netz-, Notstrom-, Speicher- und Smart-Port-Seite, bis zu 1 MW PV-Wechselrichter
• Integrierter Bypass-Schalter, Steuerung für Dieselgeneratoren
• Kommunikation mit dem Energiemanagement über LAN und CAN
• Außenaufstellung möglich, IP54, Betrieb von -25 bis +55 °C
• Schrank 1.100 × 2.010 × 1.000 mm, 750 kg, Bodenaufstellung
• 5 Jahre Herstellergarantie von GoodWe

Die wichtigsten Funktionen im Überblick

Netz- und Inselbetrieb mit dem ESA

Laut Datenblatt sorgt der STS für den nahtlosen Übergang zwischen Netz- und Inselbetrieb in großen gewerblichen und industriellen Speichersystemen: Bei Netzausfall werden kritische Lasten aus Batterie und PV versorgt, bei Netzwiederkehr wird die Anlage wieder ans Netz geschaltet. Nennspannung 220/380 oder 230/400 V (3L/N/PE) mit einem Bereich von 340 bis 440 V, 50 oder 60 Hz. Die Speicherseite (ESS) ist laut Handbuch über den PCS-Netzwerkanschluss mit dem Energiespeichersystem verbunden und nur mit dem GoodWe PCS kompatibel.

Leistungsdaten laut Datenblatt

Netzseite 500 kW Nennleistung, 630 kVA, 957,2 A Nennstrom (1.000 A für 10 s). Notstromseite, Speicherseite und Smart-Port je 500 kW, 550 kVA, 835,6 A (1.000 A für 10 s). Wechselrichterseite 1.000 kW, davon 500 kW zentral und 500 kW unabhängig angebunden, 1.519,4 A (1.800 A für 10 s). Laut Handbuch darf die gesamte Lastaufnahme von Smart-Port und Backup-Port 500 kVA nicht überschreiten, wenn am Smart-Port unkritische Lasten hängen, und die Lastunsymmetrie darf 0,8 der Speicherleistung nicht übersteigen.

Bypass, Generator und Mikronetz

Der integrierte Bypass-Schalter versorgt laut Handbuch die Lasten direkt aus dem Netz, wenn der Umschalter gewartet wird. Laut Datenblatt unterstützt der Schrank die Integration von Dieselgeneratoren mit Fernsteuerung des Schützes und große Lasten wie Wärmepumpen und Motoren, mit netzgebundenen Wechselrichtern entsteht ein Mikronetz. Die Kommunikation mit dem Energiemanagement läuft laut Datenblatt über LAN und CAN, laut Handbuch über den LAN-Anschluss mit dem SEC3000C.

Aufbau und Installation

Der Schrank mit 1.100 × 2.010 × 1.000 mm und 750 kg wird am Boden aufgestellt, innen oder außen, Schutzart IP54, Überspannungskategorie III, Schutzklasse I, intelligente Lüfterkühlung, Geräuschemission unter 60 dB, Betrieb von -25 bis +55 °C bis 4.000 m Höhe. Die EU-Konformitätserklärung vom Februar 2026 nennt den GW500K-STS-PCS-G10 (Niederspannungs-, EMV- und RoHS-Richtlinie, EN IEC 61439-1/-2) und liegt bei den Downloads. Die Installation macht eine Elektrofachkraft.

Für wen eignet sich der GoodWe GW500K-STS-PCS-G10?

Für Gewerbe- und Industriebetriebe mit einem GoodWe ESA 125 kW/261 kWh, die ihre Anlage als Mikronetz mit Notstrom, PV-Wechselrichtern und Generator betreiben wollen. Für ET-Hybrid-Wechselrichter mit 80 bis 100 kW passen der GW125K-STS-G10 und die Schränke GW375K-STS-A-G10 und GW750K-STS-A-G10.

Lieferumfang laut Handbuch

• 1× GoodWe GW500K-STS-PCS-G10 Umschalterschrank
• Expansionsschrauben M8 × 30 (×4), Kombinationsschrauben M8 × 25 (×60) und weiteres Montagematerial laut Handbuch
• Dokumentation
