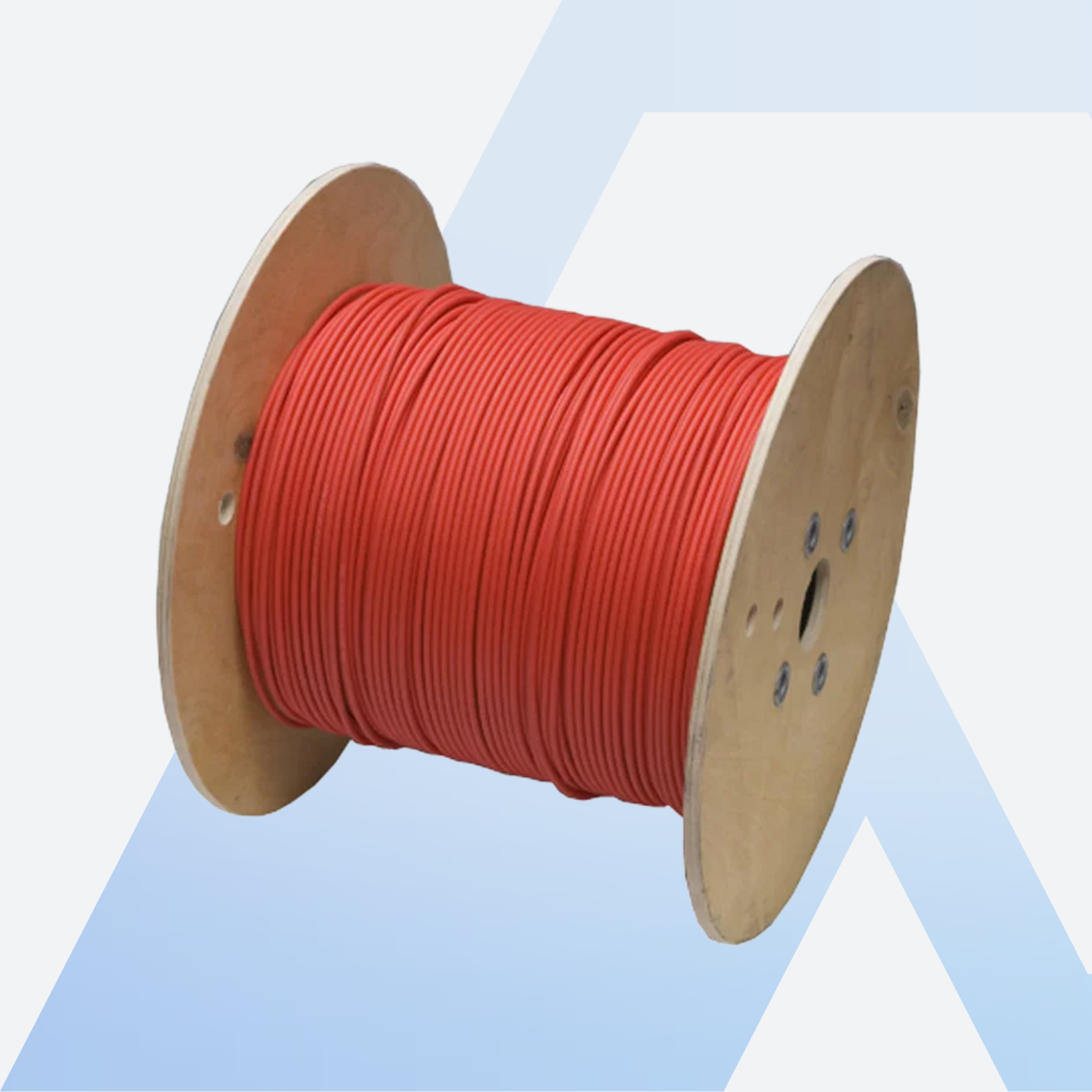

KBE Solar DB+ Solarkabel H1Z2Z2-K 6 mm² rot – 500 m Trommel

KBE Solar DB+ Solarkabel H1Z2Z2-K 6 mm² rot – 500 m Trommel

Das KBE Solar DB+ ist eine einadrige Gleichstromleitung für Photovoltaikanlagen, gefertigt in Deutschland. Mit 6 mm² Leiterquerschnitt bietet es spürbar mehr Reserve als der Standardquerschnitt 4 mm², und es darf ausdrücklich direkt im Erdreich verlegt werden. Weitere passende Komponenten findest du in unserer Kollektion Solar Zubehör.

Die Typbezeichnung H1Z2Z2-K beschreibt die Bauart: eine einadrige Gleichstromleitung mit vernetzter, halogenfreier Isolierung und ebensolchem Mantel. Das K am Ende steht für einen feindrähtigen Leiter aus vielen dünnen Kupferdrähten statt aus einem massiven Draht. Das macht das Kabel biegsam und erleichtert die Verlegung zwischen Modulreihen und durch enge Dachdurchführungen.

Deine Vorteile auf einen Blick

• 6 mm² Querschnitt für mittlere bis lange Leitungswege
• 500 m auf einer Trommel, das komplette Gebinde aus einer Fertigungscharge
• Zertifiziert nach EN 50618, IEC 62930 und 2 PfG 1169/10.19
• 1.500 V DC Nennspannung, maximal 1.800 V DC
• Ausdrücklich für die Verlegung im Erdreich freigegeben, zusätzlich nach UL 854 geprüft
• Verzinnte Kupferlitze, halogenfrei, Brandklasse Dca-s2, d2, a1
• Made in Germany, 5 Jahre Produktgarantie von KBE

Die wichtigsten Funktionen im Überblick

Rot für den Plusleiter

Technisch ist die Farbe ohne Bedeutung, in der Praxis hat sich aber durchgesetzt, den Plusleiter rot und den Minusleiter schwarz zu führen. Vorgeschrieben ist das nicht, es erleichtert aber Fehlersuche, Wartung und Abnahme erheblich, weil die Polarität auf einen Blick erkennbar ist. Die meisten Kunden bestellen deshalb beide Farben in gleicher Menge.

DB+ heißt erdverlegbar

DB steht für Direct Burial. KBE gibt die Leitung ausdrücklich für die Verlegung in trockenen und feuchten Räumen, unter der Erde und im Freien unter direkter Sonneneinstrahlung frei, zusätzlich geprüft nach UL 854. Ein Schutzrohr im Erdreich bleibt trotzdem sinnvoll, weil es gegen Spatenstiche schützt und einen späteren Austausch ohne neuen Graben ermöglicht. Prüfe vor der Verlegung die örtlichen Vorgaben und die Anforderungen deines Netzbetreibers.

Verzinnte Kupferlitze

Die Einzeldrähte sind verzinnt. Die Zinnschicht schützt das Kupfer gegen Oxidation, was den Übergangswiderstand an Klemm- und Crimpstellen über die Jahre stabil hält. Bei einer Anlage, die 25 Jahre im Freien steht, ist das ein realer Vorteil gegenüber blankem Kupfer.

Temperatur und Alterung

Die zulässige Leitertemperatur liegt bei 120 °C im Dauerbetrieb, im Kurzschlussfall bis 250 °C für maximal 5 Sekunden. Die Umgebungstemperatur darf zwischen −40 und +90 °C liegen, verlegt werden sollte ab −25 °C. Die 120 °C beziehen sich auf den Leiter, nicht auf die Umgebungsluft, und sind nach EN 60216-1 über 20.000 Stunden nachgewiesen. KBE gibt für die Leitung eine Lebensdauer von 25 Jahren an.

Brandverhalten und Halogenfreiheit

Nach der EU-Bauproduktenverordnung ist das Kabel in die Klasse Dca-s2, d2, a1 eingestuft. Dca beschreibt eine begrenzte Wärmefreisetzung und Flammenausbreitung und ist die für PV-Leitungen übliche Klasse. Die Zusätze stehen für Rauchentwicklung (s2), brennendes Abtropfen (d2) und Azidität (a1, die beste Stufe). Halogenfrei bedeutet, dass im Brandfall keine korrosiven halogenhaltigen Gase entstehen.

Made in Germany

KBE fertigt in Deutschland unter einer vom TÜV Rheinland zertifizierten Produktionskontrolle, Zertifikat R60147048. Das Ursprungsland ist Deutschland, die Warennummer lautet 8544 6010.

Wann 6 mm² und wann nicht?

6 mm² ist die richtige Wahl, wenn der Weg zwischen Modulfeld und Wechselrichter länger wird oder wenn moderne Module mit hohen Kurzschlussströmen zum Einsatz kommen. Als Faustregel sollte der Spannungsfall auf der DC-Seite unter einem Prozent bleiben. Bei kurzen Wegen am Einfamilienhaus reicht 4 mm² aus, bei sehr langen Strecken auf Freiflächen oder Hallendächern fährst du mit 10 mm² besser.

Empfehlung für den Anschluss

Beim Anschluss empfehlen wir Aderendhülsen. Sie fassen die vielen dünnen Einzeldrähte zusammen, sodass unter der Klemmschraube kein Draht ausweicht und der Übergangswiderstand dauerhaft niedrig bleibt. Stecker und Kontakte sollten immer vom selben Hersteller stammen.

Für wen eignet sich diese Trommel?

Für Installationsbetriebe und größere Projekte: Gewerbedächer, landwirtschaftliche Gebäude, Freiflächen und Carports, oder mehrere Anlagen hintereinander. Wenn du genau eine Anlage auf einem Einfamilienhaus baust, ist ein 100-m-Gebinde die passendere Größe.

Lieferumfang

• 1× Kabeltrommel KBE Solar DB+ H1Z2Z2-K 6 mm² in Rot mit 500 m Länge

Steckverbinder, Aderendhülsen und Erdungsklemmen sind nicht im Lieferumfang enthalten.
