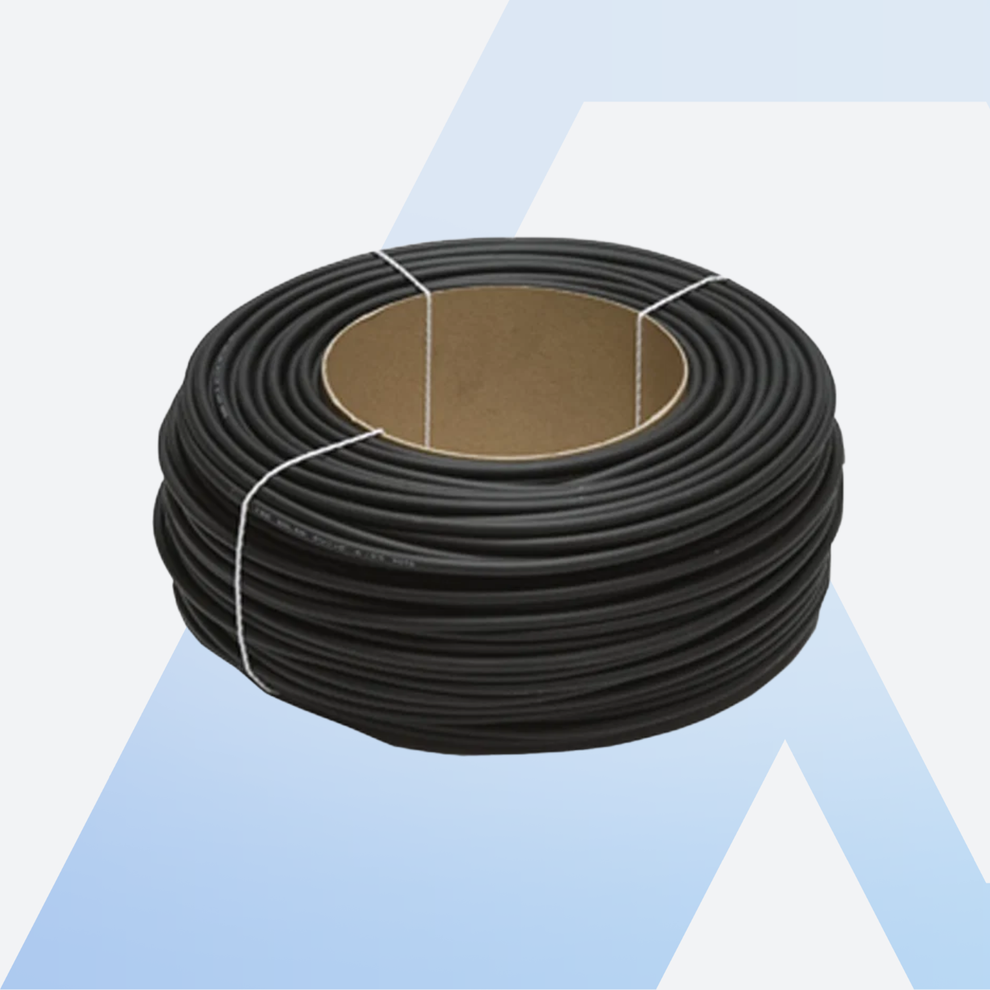

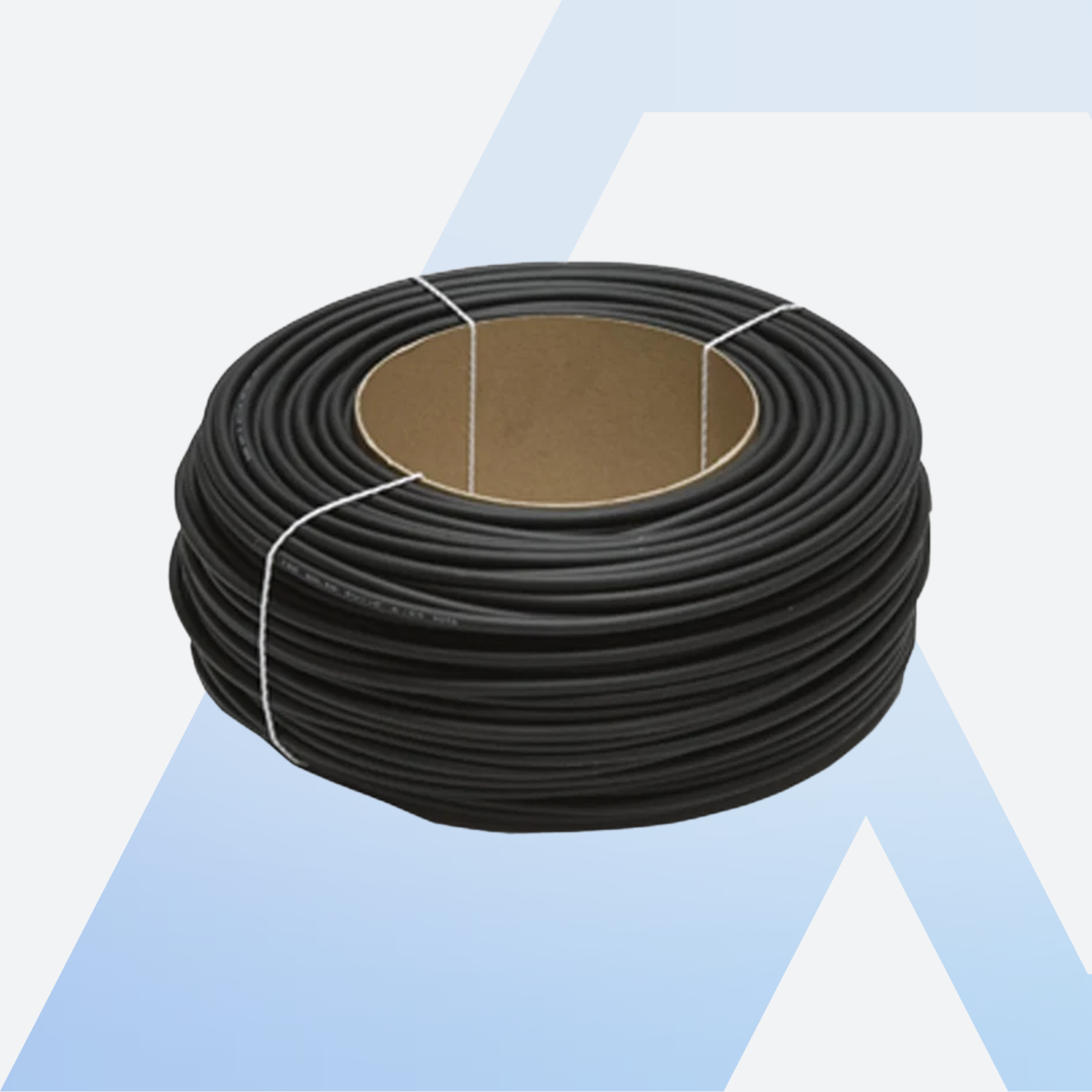

KBE Solar DB+ Solarkabel H1Z2Z2-K 6 mm² schwarz – 100 m Ring

KBE Solar DB+ Solarkabel H1Z2Z2-K 6 mm² schwarz – 100 m Ring

Das KBE Solar DB+ ist eine einadrige Gleichstromleitung für Photovoltaikanlagen, gefertigt in Deutschland. Der 100-m-Ring ist die passende Gebindegröße für eine einzelne Anlage, und das Kabel darf ausdrücklich direkt im Erdreich verlegt werden. Weitere passende Komponenten findest du in unserer Kollektion Solar Zubehör.

Die Typbezeichnung H1Z2Z2-K beschreibt die Bauart: eine einadrige Gleichstromleitung mit vernetzter, halogenfreier Isolierung und ebensolchem Mantel. Das K am Ende steht für einen feindrähtigen Leiter aus vielen dünnen Kupferdrähten statt aus einem massiven Draht. Das macht das Kabel biegsam und erleichtert die Verlegung zwischen Modulreihen und durch enge Dachdurchführungen.

Deine Vorteile auf einen Blick

• 100 m als handlicher Ring, die passende Menge für eine einzelne Anlage
• 6 mm² Querschnitt für mittlere bis lange Leitungswege
• Zertifiziert nach EN 50618, IEC 62930 und 2 PfG 1169/10.19
• 1.500 V DC Nennspannung, maximal 1.800 V DC
• Ausdrücklich für die Verlegung im Erdreich freigegeben, zusätzlich nach UL 854 geprüft
• Verzinnte Kupferlitze, halogenfrei, Brandklasse Dca-s2, d2, a1
• Made in Germany, 5 Jahre Produktgarantie von KBE

Die wichtigsten Funktionen im Überblick

Schwarz für den Minusleiter

Technisch ist die Farbe ohne Bedeutung, in der Praxis hat sich aber durchgesetzt, den Minusleiter schwarz und den Plusleiter rot zu führen. Vorgeschrieben ist das nicht, es erleichtert aber Fehlersuche, Wartung und Abnahme erheblich, weil die Polarität auf einen Blick erkennbar ist. Die meisten Kunden bestellen deshalb beide Farben in gleicher Menge.

DB+ heißt erdverlegbar

DB steht für Direct Burial. KBE gibt die Leitung ausdrücklich für die Verlegung in trockenen und feuchten Räumen, unter der Erde und im Freien unter direkter Sonneneinstrahlung frei, zusätzlich geprüft nach UL 854. Ein Schutzrohr im Erdreich bleibt trotzdem sinnvoll, weil es gegen Spatenstiche schützt und einen späteren Austausch ohne neuen Graben ermöglicht. Prüfe vor der Verlegung die örtlichen Vorgaben und die Anforderungen deines Netzbetreibers.

Verzinnte Kupferlitze

Die Einzeldrähte sind verzinnt. Die Zinnschicht schützt das Kupfer gegen Oxidation, was den Übergangswiderstand an Klemm- und Crimpstellen über die Jahre stabil hält. Bei einer Anlage, die 25 Jahre im Freien steht, ist das ein realer Vorteil gegenüber blankem Kupfer.

Temperatur und Alterung

Die zulässige Leitertemperatur liegt bei 120 °C im Dauerbetrieb, im Kurzschlussfall bis 250 °C für maximal 5 Sekunden. Die Umgebungstemperatur darf zwischen −40 und +90 °C liegen, verlegt werden sollte ab −25 °C. Die 120 °C beziehen sich auf den Leiter, nicht auf die Umgebungsluft. KBE gibt für die Leitung eine Lebensdauer von 25 Jahren an.

Brandverhalten und Halogenfreiheit

Nach der EU-Bauproduktenverordnung ist das Kabel in die Klasse Dca-s2, d2, a1 eingestuft. Dca beschreibt eine begrenzte Wärmefreisetzung und Flammenausbreitung und ist die für PV-Leitungen übliche Klasse. Die Zusätze stehen für Rauchentwicklung (s2), brennendes Abtropfen (d2) und Azidität (a1, die beste Stufe). Halogenfrei bedeutet, dass im Brandfall keine korrosiven halogenhaltigen Gase entstehen.

Made in Germany

KBE fertigt in Deutschland unter einer vom TÜV Rheinland zertifizierten Produktionskontrolle, Zertifikat R60147048. Das Ursprungsland ist Deutschland, die Warennummer lautet 8544 6010.

Für wen eignet sich der 100-m-Ring?

Für die typische Anlage auf dem Einfamilienhaus. 100 m in Schwarz decken dort in aller Regel den kompletten Minusleiter ab, also die Verbindungen im Modulfeld und die Strangleitung bis zum Wechselrichter. Plane lieber etwas Reserve ein, denn nachbestelltes Kabel kommt selten aus derselben Charge. Bei mehreren Strängen, einem Gewerbedach oder langen Wegen ist die 500-m-Trommel die passendere Größe.

Lieferumfang

• 1× Ring KBE Solar DB+ H1Z2Z2-K 6 mm² in Schwarz mit 100 m Länge

Steckverbinder, Aderendhülsen und Erdungsklemmen sind nicht im Lieferumfang enthalten.
