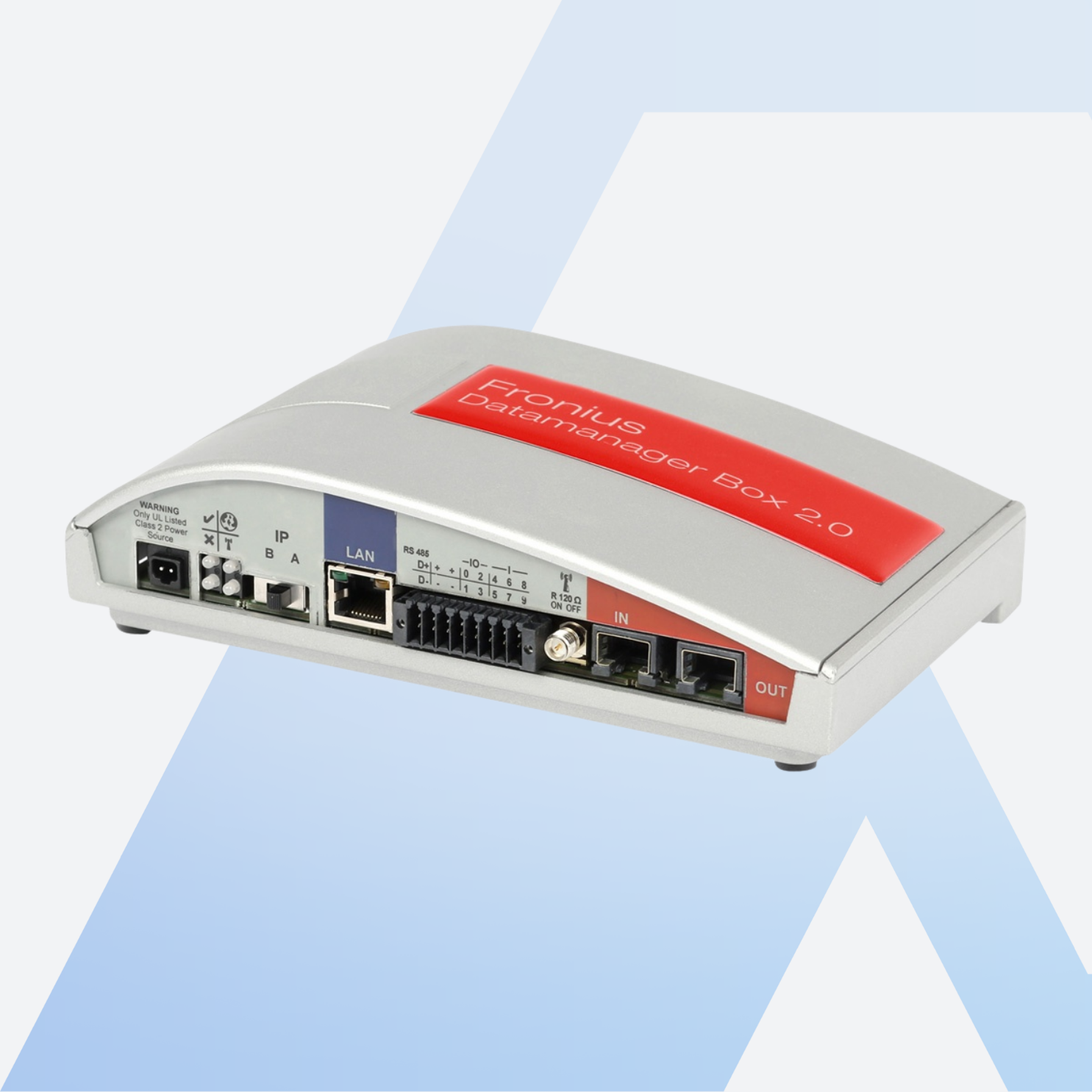

Fronius Datamanager Box 2.0 Datenlogger für Solar.web

Fronius Datamanager Box 2.0 – die Kommunikationszentrale deiner Fronius Anlage im eigenen Gehäuse

Die Fronius Datamanager Box 2.0 ist der Datenlogger und die Schnittstelle deiner PV-Anlage zur Außenwelt. Sie sammelt die Anlagendaten, hält sie bis zu 4.096 Tage vor und bringt sie über LAN oder WLAN zu Fronius Solar.web. Gleichzeitig öffnet sie deine Anlage für Fremdsysteme, per Modbus TCP SunSpec, Modbus RTU SunSpec und die Fronius Solar API im JSON-Format. Weitere passende Geräte findest du in unserer Kollektion Fronius PV Komponenten.

Anders als der Fronius Datamanager 2.0, der als Steckkarte im Wechselrichter sitzt, ist die Box ein eigenständiges Gerät. Das ist genau dann die richtige Lösung, wenn im Wechselrichter keine Karte verbaut werden kann oder wenn du die Systemkommunikation bewusst außerhalb des Wechselrichters haben willst.

Deine Vorteile auf einen Blick:

• Bis zu 4.096 Tage Anlagendaten direkt im Gerät gespeichert
• LAN mit 10/100 MBit und WLAN nach 802.11 b/g/n
• Offene Schnittstellen: Modbus TCP SunSpec, Modbus RTU SunSpec, Fronius Solar API (JSON)
• 6 digitale Eingänge und 4 digitale Ein- oder Ausgänge
• Fronius Solar Net IN und OUT über RS422
• Unter 2 Watt Eigenverbrauch
• Weiter Temperaturbereich von −20 bis +65 °C

Die wichtigsten Funktionen im Überblick

Datenlogger mit 4.096 Tagen Speicher

Die Box speichert die Anlagendaten lokal, und zwar für bis zu 4.096 Tage. Das sind gut elf Jahre Lückenlosigkeit, unabhängig davon, ob die Internetverbindung gerade steht. Fällt dein Router aus, läuft die Aufzeichnung weiter und die Daten wandern später nach Solar.web.

LAN und WLAN zu Fronius Solar.web

Die Anbindung erfolgt wahlweise über die RJ45-Buchse mit 10/100 MBit oder über WLAN nach 802.11 b/g/n. Über beide Wege stehen dir Fronius Solar.web, Modbus TCP SunSpec und die Fronius Solar API zur Verfügung. Damit siehst du deine Erträge im Browser und in der App und kannst die Anlage genauso gut in ein eigenes Monitoring oder ein Smart-Home-System einbinden.

Solar Net Ring über RS422

Über die beiden RS422-Buchsen hängt die Box im Fronius Solar Net Ring, jeweils einmal IN und einmal OUT. So kommuniziert sie mit den Wechselrichtern und weiteren Fronius Systemkomponenten. Über diesen Ring kann sie auch ihre Versorgungsspannung von 12 V DC beziehen.

RS485 für Modbus RTU und Zähler

Die RS485-Schnittstelle nutzt du entweder für Modbus RTU SunSpec oder für die Anbindung eines Zählers. Damit lässt sich die Anlage auf der Feldebene mit weiteren Geräten verbinden, ohne den Umweg über das Netzwerk.

Zehn digitale Anschlüsse für Steuerung und Lastmanagement

Sechs digitale Eingänge und vier digitale Ein- oder Ausgänge stehen bereit. Über die Eingänge werden typischerweise Signale des Netzbetreibers eingelesen, über die Ausgänge lassen sich Verbraucher schalten. So wird aus dem reinen Datenlogger ein aktives Element im Energiemanagement.

Sparsam und robust

Mit weniger als 2,0 W Eigenverbrauch fällt die Box in der Jahresbilanz kaum ins Gewicht. Der Betriebstemperaturbereich reicht von −20 bis +65 °C, die Schutzart beträgt IP 20. Das Gehäuse misst 190 × 114 × 53 mm.

Wichtiger Hinweis zur Stromversorgung

Die Datamanager Box 2.0 benötigt 12 V DC. Diese kommen entweder aus dem Fronius Solar Net Ring oder aus einem externen Steckernetzteil. Bitte beachte: Das Steckernetzteil ist nicht im Lieferumfang enthalten. Wenn du die Box in einen bestehenden Solar Net Ring einbindest, brauchst du normalerweise keines. Steht die Box dagegen allein, plane das Netzteil bitte mit ein.

Für wen eignet sich die Fronius Datamanager Box 2.0?

Für Betreiber und Installateure von Fronius Anlagen, bei denen die Steckkarten-Variante nicht in Frage kommt: ältere oder bereits vollständig bestückte Wechselrichter, Anlagen mit mehreren Geräten im Solar Net Ring oder Installationen, bei denen die Kommunikationseinheit aus Platz- oder Servicegründen außerhalb des Wechselrichters sitzen soll. Wer dagegen einen Wechselrichter mit freiem Steckplatz hat, fährt mit dem Fronius Datamanager 2.0 als Karte meist kompakter und günstiger.

Lieferumfang

• 1× Fronius Datamanager Box 2.0

Das externe Steckernetzteil ist nicht im Lieferumfang enthalten.
