Huawei LUNA2000-10KW-C1 Leistungsmodul für LUNA2000-S1

Huawei LUNA2000-10KW-C1 – die Basis deines LUNA2000-S1-Speichers

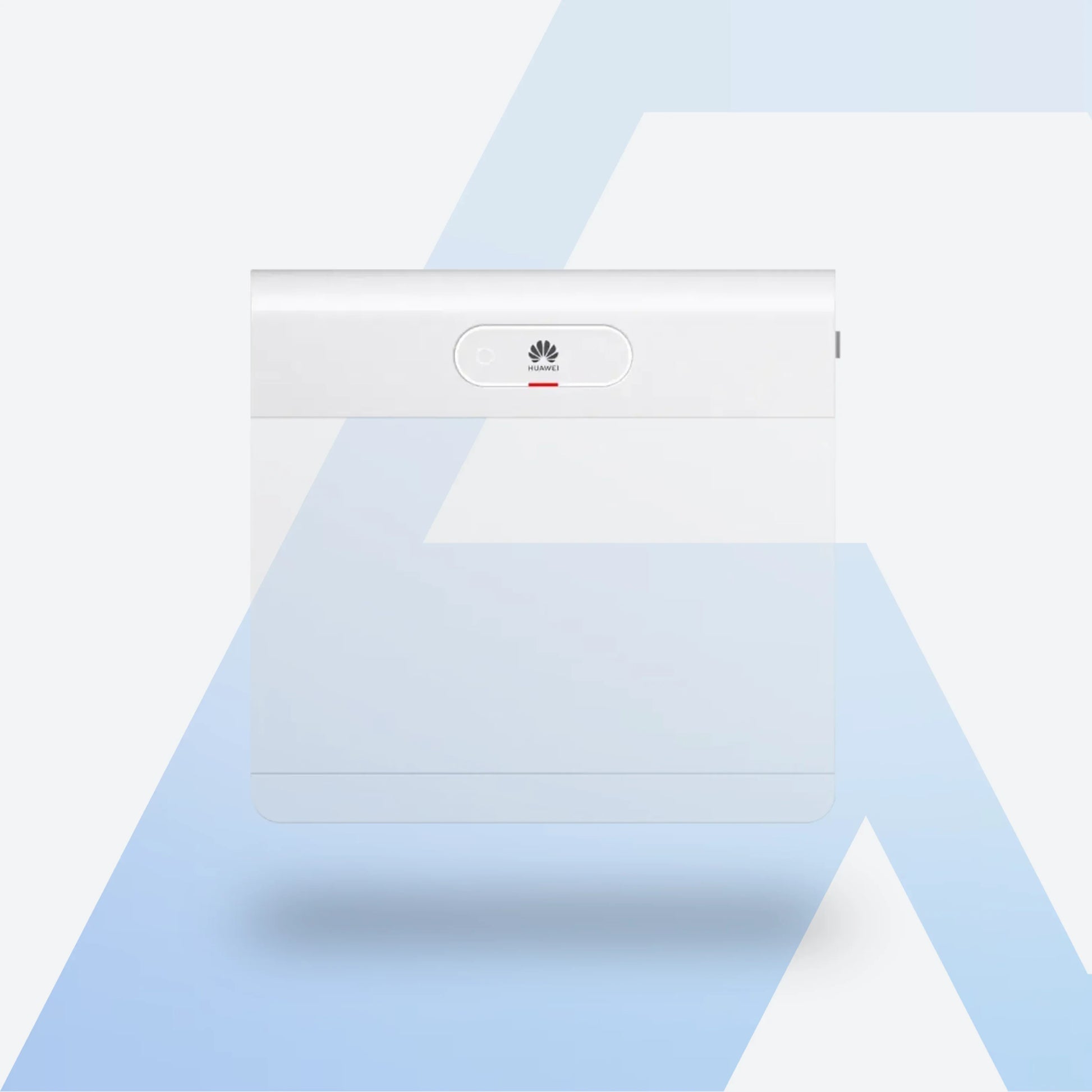

Das LUNA2000-10KW-C1 ist das Leistungsmodul, auf dem ein Huawei LUNA2000-S1-Speicher aufgebaut wird. Es steht unten im Turm, darauf stapelst du bis zu drei Batteriemodule LUNA2000-7-E1. Das Modul übernimmt die DC/DC-Wandlung und das komplette Batteriemanagement, regelt also Lade- und Entladeströme, überwacht die Zellen und hält die Verbindung zum Wechselrichter. Passende Batteriemodule und Komplettspeicher findest du in unserer Kollektion Huawei Batteriespeicher.

Huawei nennt das Bauteil auch Power Module. Wichtig zu verstehen: Ohne dieses Modul sind die Batteriemodule nicht betriebsfähig, es ist also kein Zubehör im klassischen Sinn, sondern der Kopf des Systems.

Deine Vorteile auf einen Blick:

• Bis zu 10,5 kW Lade- und Entladeleistung, 3,5 kW je Batteriemodul
• Bis zu 3 Batteriemodule je Turm, zusammen 20,7 kWh
• Systemausbau auf bis zu 4 Türme mit zusammen 82,8 kWh
• Stecksystem, die Module verbinden sich beim Stapeln ohne separate Verkabelung
• Schutzart IP66 und Einsatz von −20 bis +55 °C, auch im Freien
• Kommunikation über RS485, Ethernet und CAN
• Kompakt mit 590 × 255 × 150 mm und 10 kg

Die wichtigsten Funktionen im Überblick

Die Leistung wächst mit der Kapazität

Jedes Batteriemodul steuert 3,5 kW Lade- und Entladeleistung bei. Mit einem Modul sind es also 3,5 kW, mit zwei Modulen 7 kW und mit drei Modulen die vollen 10,5 kW. Das ist ein Punkt, der bei der Planung oft untergeht: Wer nur ein Batteriemodul einsetzt, bekommt auch nur ein Drittel der Systemleistung. Wenn du eine Wärmepumpe oder eine Wallbox aus dem Speicher versorgen willst, lohnt der Blick auf diese Rechnung.

20,7 kWh je Turm, 82,8 kWh im System

Auf ein Leistungsmodul passen bis zu drei Batteriemodule mit je 6,9 kWh nutzbarer Energie, macht 20,7 kWh je Turm. Reicht das nicht, lässt sich das System auf bis zu vier Türme und damit 82,8 kWh erweitern. Du kannst also klein anfangen und später nachrüsten, ohne den vorhandenen Speicher zu ersetzen.

Stecksystem statt Verkabelung

Die Module werden gestapelt und verbinden sich dabei über Steckkontakte. Zwischen den Etagen ist keine manuelle Verdrahtung nötig, verkabelt wird nur der Anschluss zum Wechselrichter. Das verkürzt die Montage spürbar und nimmt eine typische Fehlerquelle aus der Installation.

Batteriemanagement und Kommunikation

Neben der Leistungswandlung übernimmt das Modul die Überwachung der Zellen und die Abstimmung mit dem Wechselrichter. Dafür stehen RS485, Ethernet und CAN bereit. Über die Huawei FusionSolar App siehst du damit Ladezustand und Energieflüsse deiner Anlage.

Passend zu den gängigen SUN2000 Hybrid-Wechselrichtern

Das Leistungsmodul arbeitet mit den Serien SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-8/10K-LC0 und SUN2000-12/15/17/20/25K-MB0 zusammen. Passende Geräte findest du bei den Huawei Wechselrichtern. Prüfe die genaue Typenbezeichnung auf dem Typenschild deines Wechselrichters, denn zwischen den Serien M0 und M1 gibt es Unterschiede in der Batteriekompatibilität.

Gemacht für draußen

Mit Schutzart IP66 ist das Modul staubdicht und gegen starkes Strahlwasser geschützt, der Einsatzbereich reicht von −20 bis +55 °C. Standardmäßig steht der Turm auf dem Standfuß, eine Wandmontage ist optional möglich. Ein Aufstellort ohne direkte Mittagssonne verlängert die Lebensdauer der Zellen spürbar.

Wichtiger Hinweis zur Planung

Jeder Turm braucht genau ein Leistungsmodul. Wenn du also einen Speicher mit zwei Türmen planst, brauchst du auch zwei Leistungsmodule, nicht eines für beide. Das ist der häufigste Rechenfehler bei der Kalkulation dieser Serie. Wenn du ohnehin ein komplettes System suchst, sind die fertig konfigurierten LUNA2000-S1-Speicher meist die einfachere Wahl, denn dort sind Leistungs- und Batteriemodule bereits passend zusammengestellt.

Für wen eignet sich das Leistungsmodul?

Für alle, die einen bestehenden LUNA2000-S1-Speicher um einen weiteren Turm erweitern, die sich ihr System aus Einzelkomponenten zusammenstellen, oder die ein defektes Leistungsmodul ersetzen. Wer dagegen zum ersten Mal einen Huawei Speicher aufbaut und keine besonderen Anforderungen hat, fährt mit einem der fertigen LUNA2000-S1-Sets in der Regel unkomplizierter.

Lieferumfang

• 1× Huawei LUNA2000-10KW-C1 Leistungsmodul
• Standfuß und Montagematerial

Batteriemodule sind nicht im Lieferumfang enthalten und werden separat bestellt.
