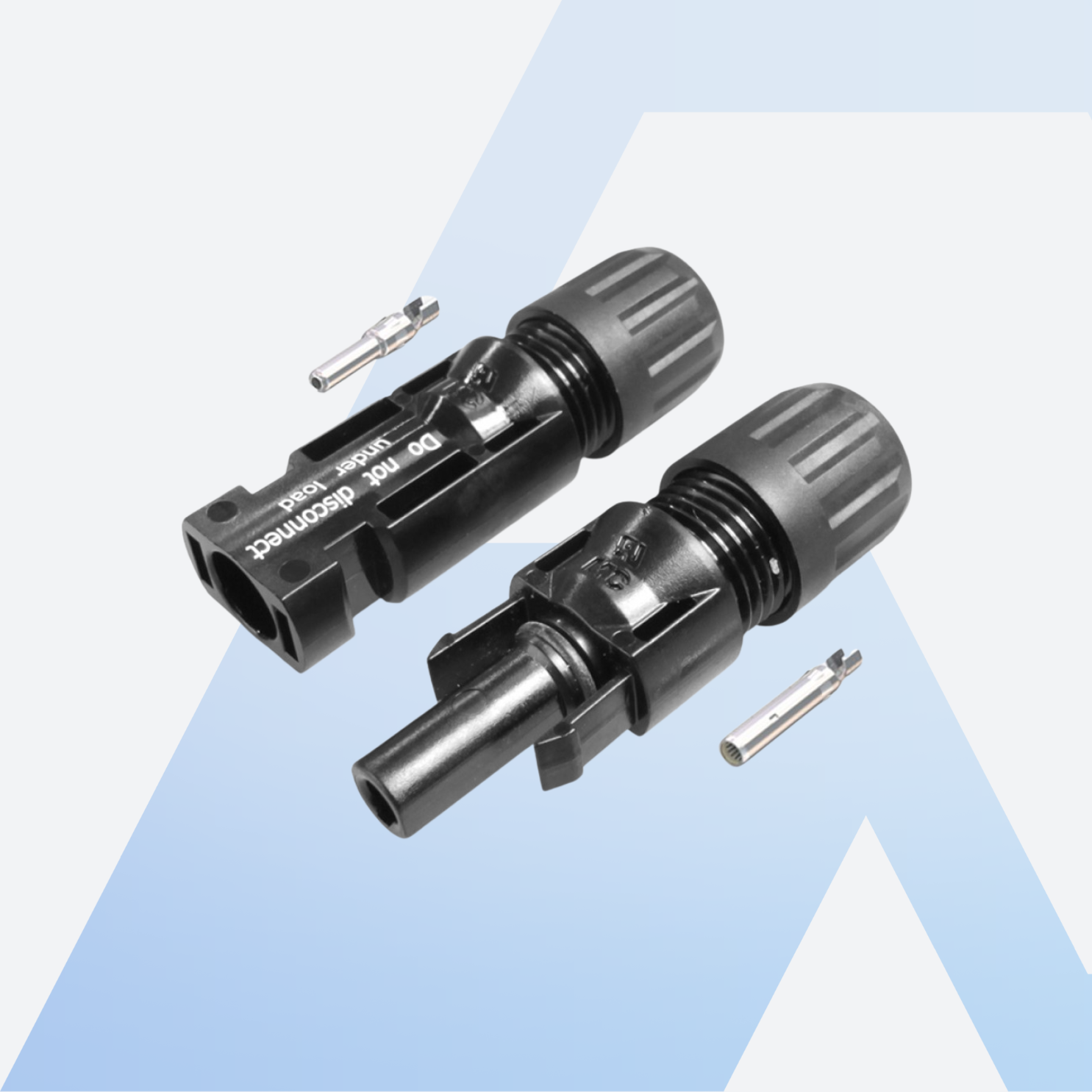

Solarstecker Set 6 Paar für Solarkabel 2,5 bis 6 mm²

Solarstecker Set mit 6 Paar – sichere Steckverbindungen für deine PV-Anlage

Mit diesem Set verbindest du Solarkabel innerhalb deiner Photovoltaikanlage sicher und lösbar. Ein Paar besteht aus einem Stecker und einer Buchse, sechs Paare sind enthalten. Die Verbinder eignen sich für Solarkabel von 2,5 bis 6 mm² Leiterquerschnitt und passen damit direkt zu unserem Solarkabel H1Z2Z2-K. Weiteres Installationsmaterial findest du in unserer Kollektion Solar Zubehör.

Steckverbinder sind auf einer PV-Anlage die Stellen, an denen am häufigsten etwas schiefgeht. Eine schlecht gecrimpte oder nicht vollständig verriegelte Verbindung erwärmt sich im Betrieb, weil der Übergangswiderstand steigt. Deshalb lohnt es sich, hier auf ordentliches Material und saubere Verarbeitung zu achten.

Deine Vorteile auf einen Blick:

• 6 Paar Steckverbinder, also sechsmal Stecker und sechsmal Buchse
• Geeignet für Kabelquerschnitte von 2,5 bis 6 mm²
• Nennspannung bis 1.000 V, Nennstrom bis 30 A
• Schutzart IP67, staubdicht und geschützt gegen zeitweiliges Untertauchen
• Gehäuse aus UV-beständigem PPO, Kontakte aus Kupfer
• Selbstsichernde Verriegelung gegen unbeabsichtigtes Trennen
• Einsatzbereich von −40 bis +85 °C

Die wichtigsten Funktionen im Überblick

Passend für 2,5 bis 6 mm²

Der Querschnitt bezeichnet die Fläche des Kupferleiters im Inneren des Kabels, nicht den Außendurchmesser des Mantels. Mit einem Bereich von 2,5 bis 6 mm² deckt das Set die üblichen PV-Querschnitte ab. Zu jedem Verbinder gehört eine Kabelverschraubung, die den Mantel klemmt und die Verbindung gegen Zug und eindringendes Wasser sichert.

1.000 V und 30 A

Die Nennwerte von bis zu 1.000 V und bis zu 30 A decken die üblichen Strangkonfigurationen auf der DC-Seite ab. Wichtig bei der Auslegung: Maßgeblich ist nicht der Betriebsstrom im Sommer, sondern der Kurzschlussstrom des Strangs, und bei der Spannung zählt die Leerlaufspannung bei Kälte, die deutlich über dem Datenblattwert der Module liegt. Bei Anlagen, die mit 1.500 V ausgelegt sind, brauchst du entsprechend höher spezifizierte Verbinder.

IP67 und PPO-Gehäuse

IP67 bedeutet staubdicht und geschützt gegen zeitweiliges Untertauchen. Die Schutzart gilt allerdings nur im gesteckten und verriegelten Zustand, offen liegende Hälften sind nicht geschützt. Das Gehäuse besteht aus PPO, einem UV-beständigen Kunststoff, der auf dem Dach nicht vergilbt oder spröde wird. Die Kontakte aus Kupfer sorgen für einen niedrigen Übergangswiderstand.

Selbstsichernde Verriegelung

Stecker und Buchse rasten beim Zusammenstecken hörbar ein. Diese Verriegelung verhindert, dass sich eine Verbindung durch Wind, Schneelast oder beim Arbeiten am Modulfeld unbeabsichtigt löst. Getrennt wird die Verbindung nur mit passendem Werkzeug, was zugleich ein Sicherheitsmerkmal ist, denn eine unter Last gezogene DC-Verbindung kann einen Lichtbogen ziehen.

Weiter Temperaturbereich

Von −40 bis +85 °C sind die Verbinder für den dauerhaften Außeneinsatz ausgelegt, also für Frost im Winter ebenso wie für die Hitze zwischen Modul und Dachhaut im Hochsommer.

Wichtiger Hinweis zur Montage

Die Kontakte werden auf das abisolierte Kabelende gecrimpt, also mit einer Zange dauerhaft verpresst. Dafür brauchst du eine passende Crimpzange für PV-Kontakte, zum Festziehen der Verschraubung einen Montageschlüssel. Beides ist nicht im Lieferumfang enthalten. Eine mit einer normalen Kombizange gequetschte Verbindung mag zunächst funktionieren, hat aber einen höheren Übergangswiderstand und ist eine typische Ursache für Hotspots.

Bitte kombiniere außerdem immer Stecker und Kontakte desselben Fabrikats. Verbinder verschiedener Hersteller lassen sich zwar oft mechanisch zusammenstecken, sind normativ aber nicht als Paarung zugelassen, weil Kontaktgeometrie und Toleranzen voneinander abweichen.

Für wen eignet sich das Set?

Für alle, die eine PV-Anlage neu verkabeln oder bestehende Verbindungen erneuern, vom Heimwerker beim Balkonkraftwerk bis zum Installateur. Mit 6 Paar deckst du rund drei Stränge ab, jeweils ein Paar für die Plus- und eines für die Minusleitung. Kalkuliere lieber ein Paar Reserve ein, denn ein misslungener Crimp lässt sich nicht rückgängig machen.

Lieferumfang

• 6 Paar Solarstecker, also 6 Stecker und 6 Buchsen

Crimpzange und Montageschlüssel sind nicht im Lieferumfang enthalten.
